污水处理厂自控系统

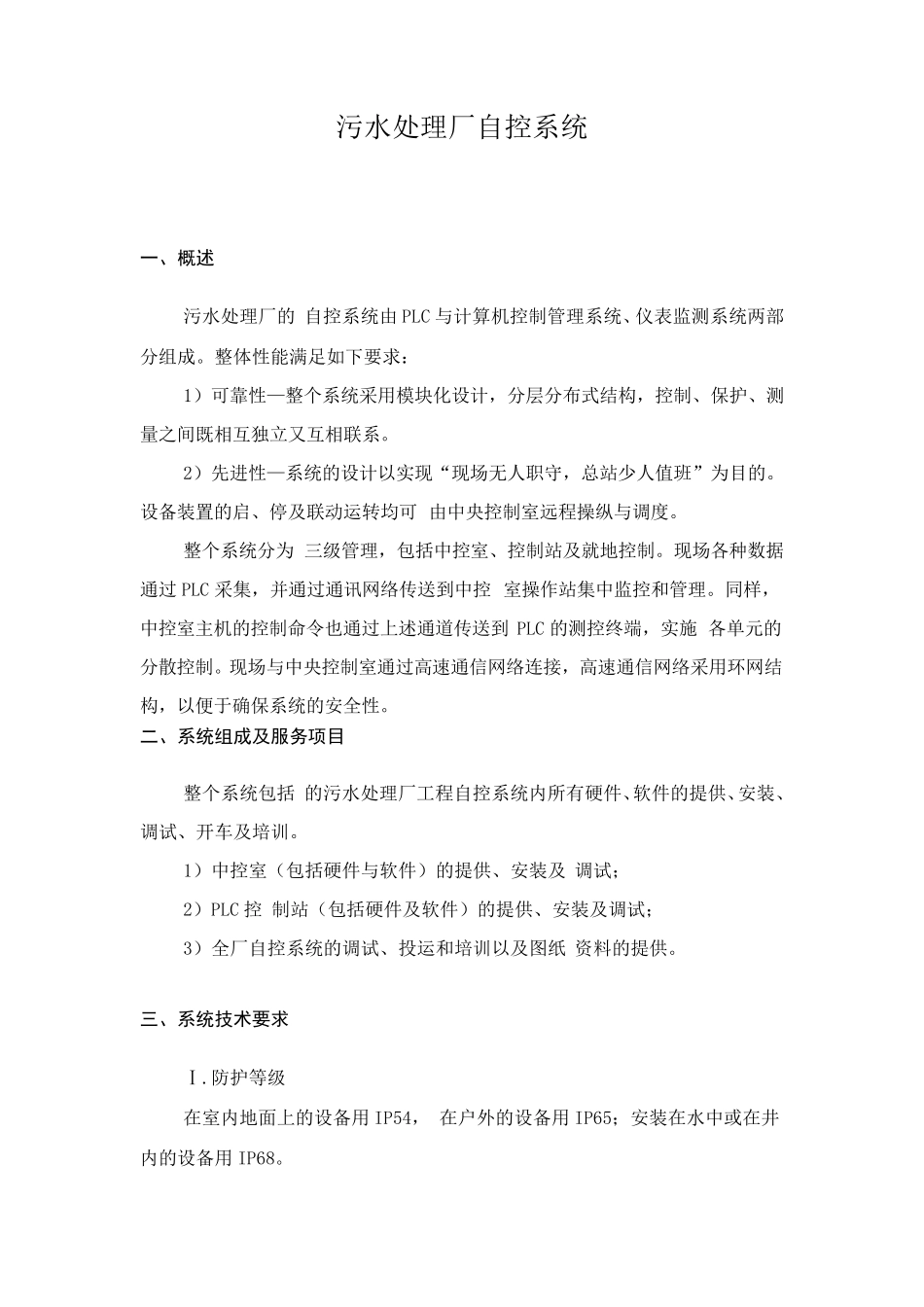

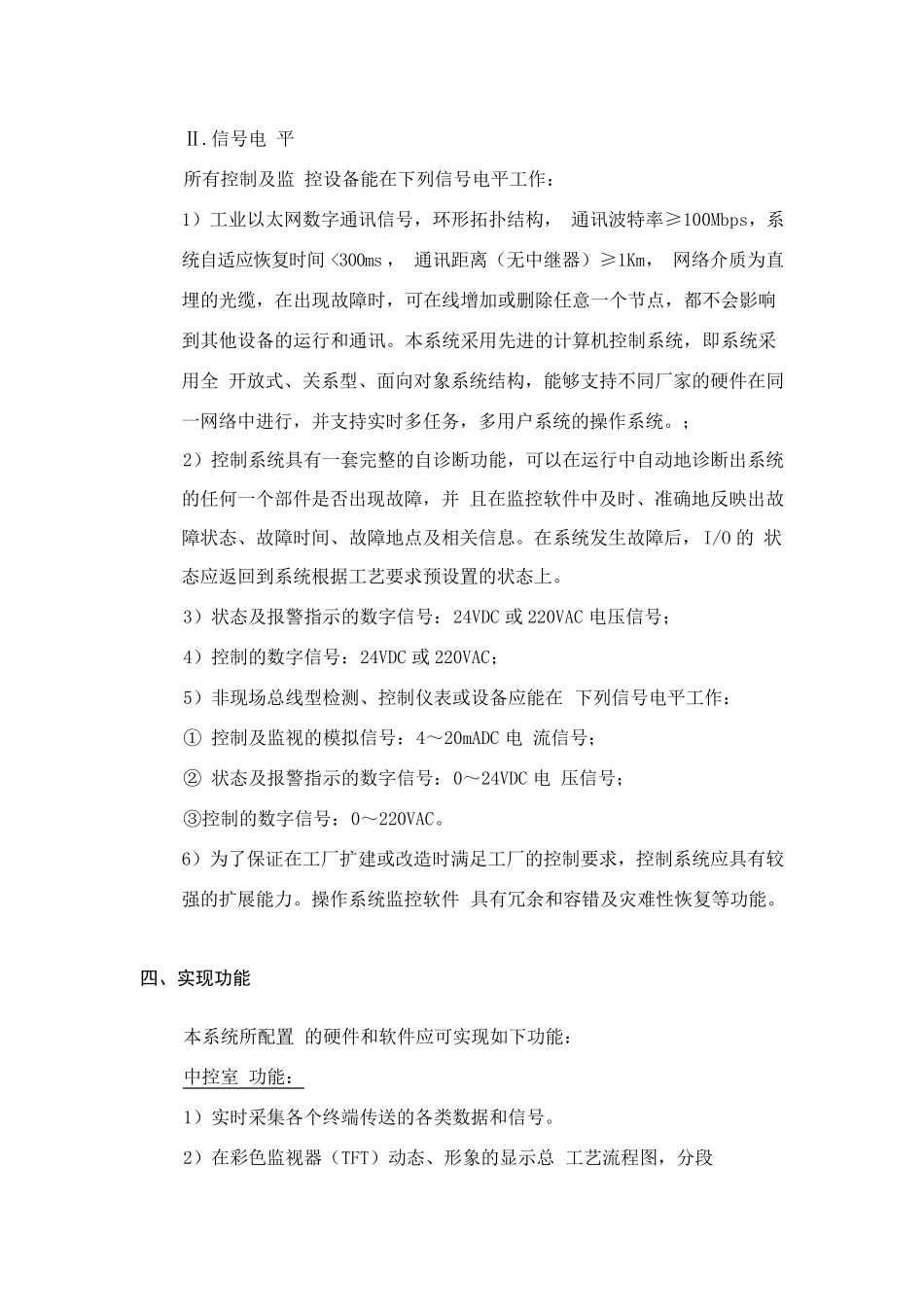

污水处理厂自控系统 一、概述 污水处理厂的 自控系统由PLC 与计算机控制管理系统、仪表监测系统两部分组成。整体性能满足如下要求： 1）可靠性—整个系统采用模块化设计，分层分布式结构，控制、保护、测量之间既相互独立又互相联系。 2）先进性—系统的设计以实现“现场无人职守，总站少人值班”为目的。设备装置的启、停及联动运转均可 由中央控制室远程操纵与调度。 整个系统分为 三级管理，包括中控室、控制站及就地控制。现场各种数据通过 PLC 采集，并通过通讯网络传送到中控 室操作站集中监控和管理。同样，中控室主机的控制命令也通过上述通道传送到 PLC 的测控终端，实施 各单元的分散控制。现场与中央控制室通过高速通信网络连接，高速通信网络采用环网结构，以便于确保系统的安全性。 二、系统组成及服务项目 整个系统包括 的污水处理厂工程自控系统内所有硬件、软 件的提 供 、安装、调试 、开 车 及培 训 。 1）中控室（ 包括硬件与软 件）的提 供 、安装及 调试 ； 2）PLC 控 制站（ 包括硬件及软 件）的提 供 、安装及调试 ； 3）全厂自控系统的调试 、投 运和培 训 以及图 纸 资 料 的提 供 。 三、系统技术要求 Ⅰ .防 护等 级 在 室内地面 上的设备用 IP54， 在 户 外 的设备用 IP65； 安装在 水中或 在 井内的设备用 IP68。 Ⅱ.信号电 平 所有控制及监 控设备能在下列信号电平工作： 1）工业以太网数字通讯信号，环形拓扑结构， 通讯波特率≥100Mbps，系统自适应恢复时间 <300ms ， 通讯距离（无中继器）≥1Km， 网络介质为直埋的光缆，在出现故障时，可在线增加或删除任意一个节点，都不会影响到其他设备的运行和通讯。本系统采用先进的计算机控制系统，即系统采用全 开放式、关系型、面向对象系统结构，能够支持不同厂家的硬件在同一网络中进行，并支持实时多任务，多用户系统的操作系统。； 2）控制系统具有一套完整的自诊断功能，可以在运行中自动地诊断出系统的任何一个部件是否出现故障，并 且在监控软件中及时、准确地反映出故障状态、故障时间、故障地点及相关信息。在系统发生故障后，I/O 的 状态应返回到系统根据工艺要 求 预 设置 的状态上 。 3）状态及报 警 指 示 的数字信号：24VDC 或 220VAC 电压 信号； 4）控制的数字信号：24VDC 或 220VAC； 5）非 现场 总 线型检 测 、控制仪 表 或设备应...
