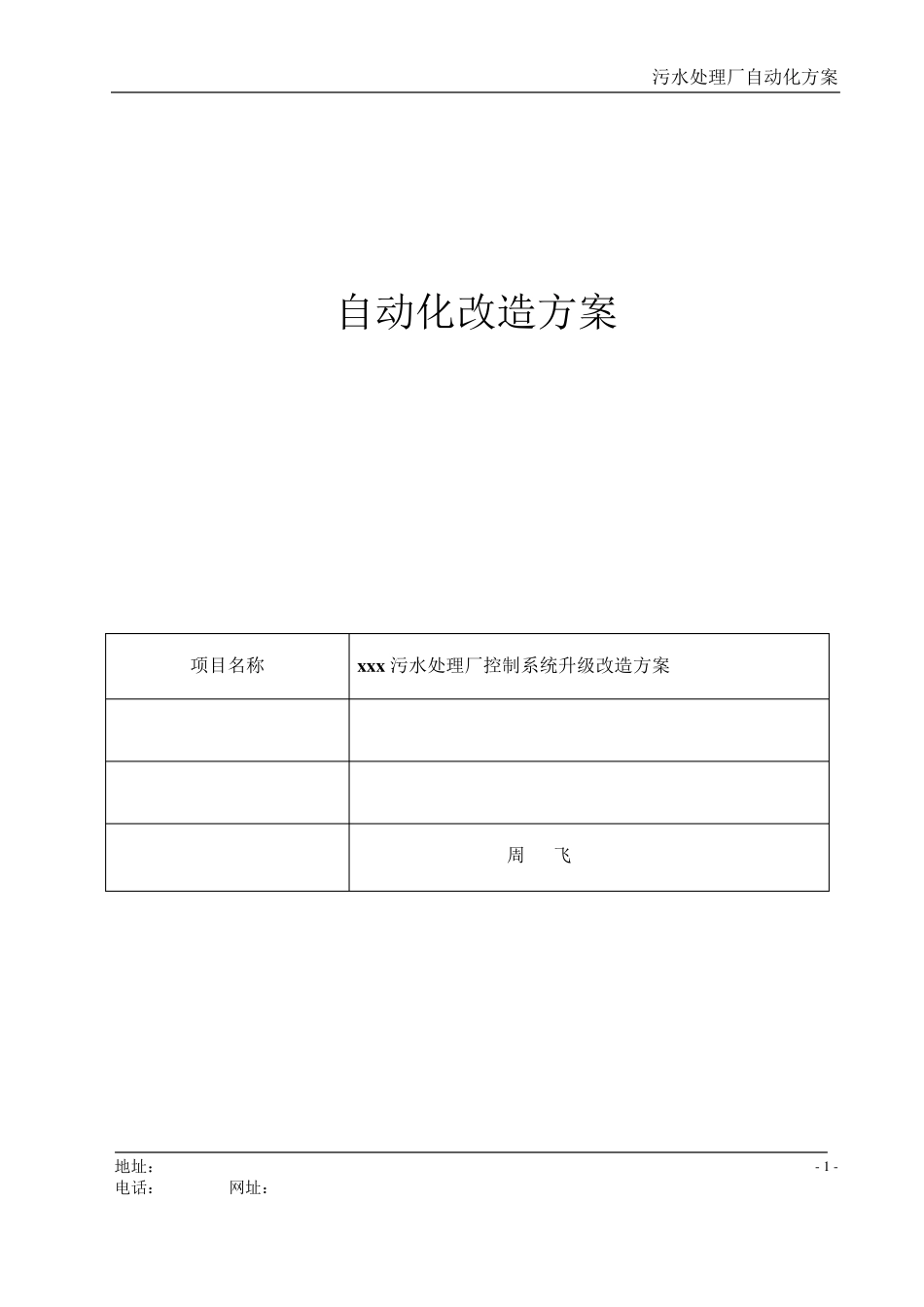

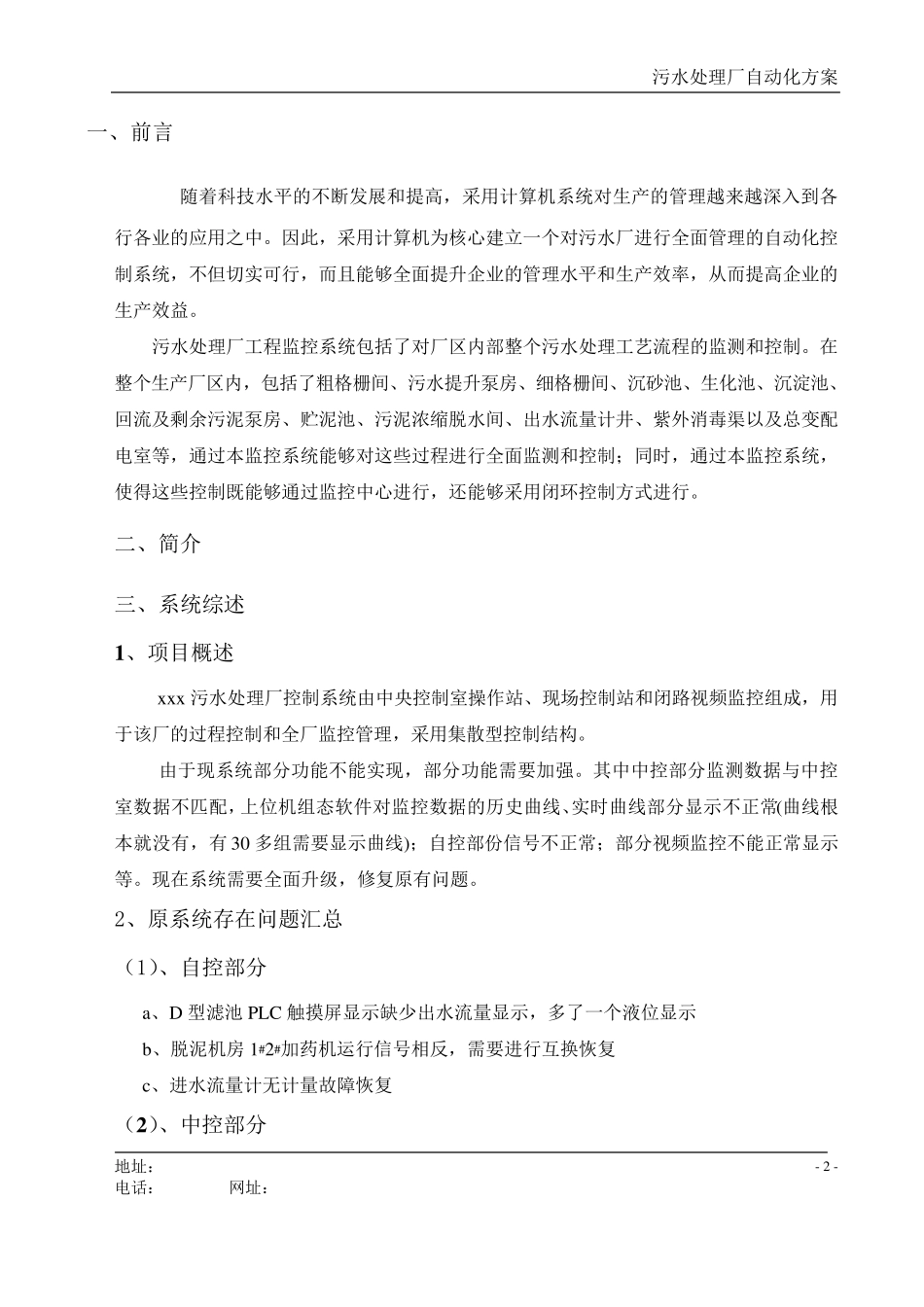

污水处理厂自动化方案 地址： 电话： 网址： - 1 - 自动化改造方案 项目名称 x x x 污水处理厂控制系统升级改造方案 周 飞 污水处理厂自动化方案 地址： 电话： 网址： - 2 - 一、前言 随着科技水平的不断发展和提高，采用计算机系统对生产的管理越来越深入到各行各业的应用之中。因此，采用计算机为核心建立一个对污水厂进行全面管理的自动化控制系统，不但切实可行，而且能够全面提升企业的管理水平和生产效率，从而提高企业的生产效益。 污水处理厂工程监控系统包括了对厂区内部整个污水处理工艺流程的监测和控制。在整个生产厂区内，包括了粗格栅间、污水提升泵房、细格栅间、沉砂池、生化池、沉淀池、回流及剩余污泥泵房、贮泥池、污泥浓缩脱水间、出水流量计井、紫外消毒渠以及总变配电室等，通过本监控系统能够对这些过程进行全面监测和控制；同时，通过本监控系统，使得这些控制既能够通过监控中心进行，还能够采用闭环控制方式进行。 二、简介 三、系统综述 1 、项目概述 xxx 污水处理厂控制系统由中央控制室操作站 、现 场 控制站 和闭路 视 频 监控组 成 ，用于 该 厂的过程控制和全厂监控管理，采用集 散 型 控制结 构 。 由于 现 系统部分 功 能不能实现 ，部分 功 能需 要 加 强 。其 中中控部分 监测数 据 与 中控室数 据 不匹 配，上 位 机组 态 软 件 对监控数 据 的历 史 曲 线 、实时曲 线 部分 显 示 不正 常 (曲 线 根本就 没 有 ，有 30 多 组 需 要 显 示 曲 线 )；自控部份 信 号 不正 常 ；部分 视 频 监控不能正 常 显 示等。现 在系统需 要 全面升级 ，修 复 原 有 问 题 。 2、原 系统存 在问 题 汇 总 （ 1）、自控部分 a、D 型 滤 池 PLC 触 摸 屏 显 示 缺 少 出水流量显 示 ，多 了一个液 位 显 示 b、脱泥机房 1#2#加 药 机运 行信 号 相 反 ，需 要 进行互 换 恢 复 c、进水流量计无 计量故 障 恢 复 （ 2 ）、中控部分 污水处理厂自动化方案 地址： 电话： 网址： - 3 - a、出水在线监测数据（流量、COD、TP、TN、NH3-N）与中控数据不匹配（只有出水监测数据，且不准，进水数据需要重新做） b、进水在线目前中控无程序 c、生化池仪表（DO、MLSS）现场与中控数据不匹配 d、上位机组态软件中历史曲线与时实曲线部分显...
