污水处理构筑物设计计算

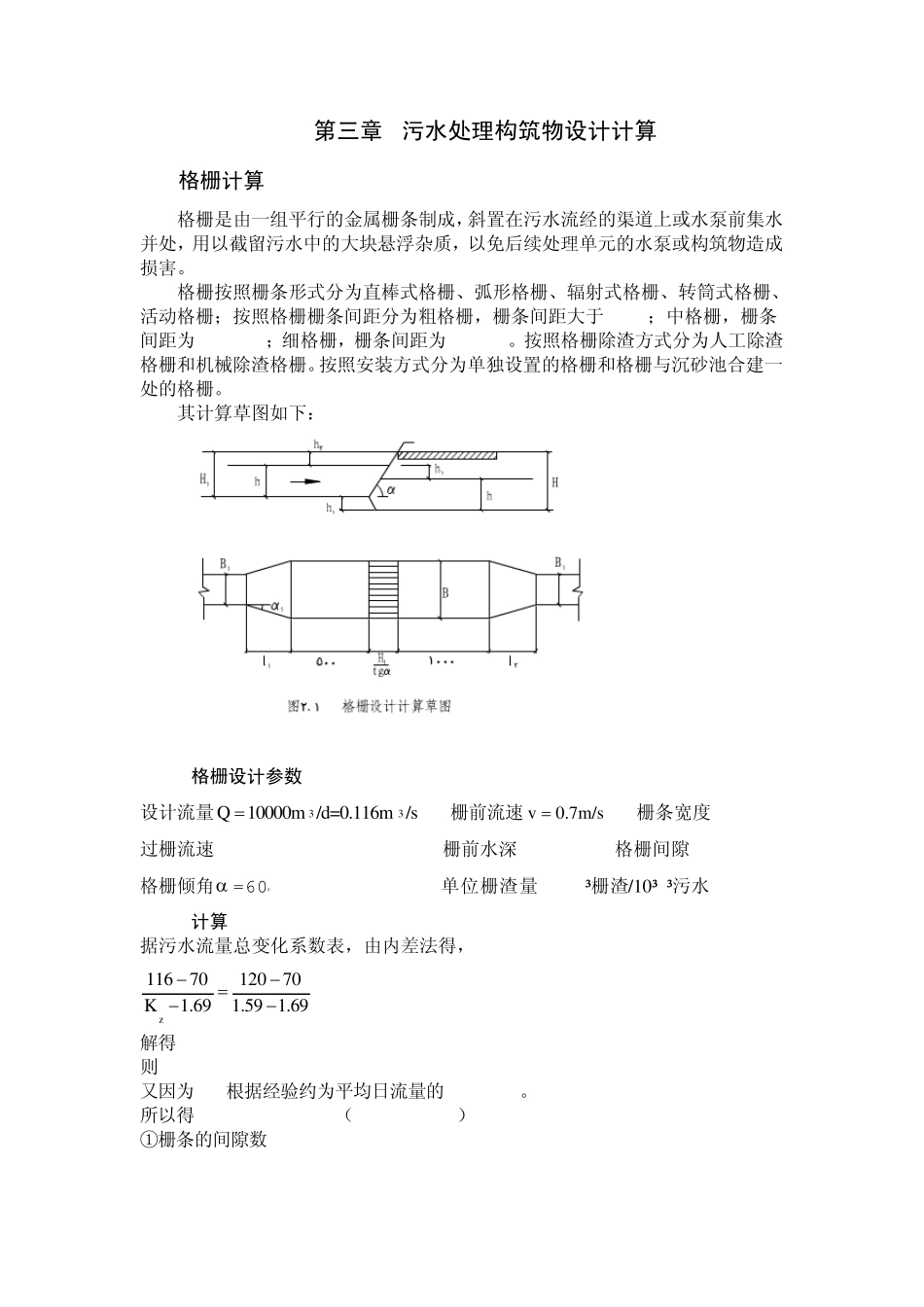

第三章 污水处理构筑物设计计算 3.1格栅计算 格栅是由一组平行的金属栅条制成，斜置在污水流经的渠道上或水泵前集水并处，用以截留污水中的大块悬浮杂质，以免后续处理单元的水泵或构筑物造成损害。 格栅按照栅条形式分为直棒式格栅、弧形格栅、辐射式格栅、转筒式格栅、活动格栅；按照格栅栅条间距分为粗格栅，栅条间距大于 40mm；中格栅，栅条间距为 15-35mm；细格栅，栅条间距为 1-10mm。按照格栅除渣方式分为人工除渣格栅和机械除渣格栅。按照安装方式分为单独设置的格栅和格栅与沉砂池合建一处的格栅。 其计算草图如下： 3.1.1格栅设计参数 设计流量33Q10000m /d=0.116m /s 栅前流速 v0.7m/s 栅条宽度 s=0.01m 过栅流速 v=0.9m/s 栅前水深 h=0.4m 格栅间隙 b=0.02m 格栅倾角 =60。 单位栅渣量0.05m³栅渣/10³m³污水 3.1.2计算 据污水流量总变化系数表，由内差法得， z1167012070K1.691.59 1.69 解得 KZ=1.50 则 Qmax=QKZ=0.174m3/s 又因为 Qmin根据经验约为平均日流量的 1/2-1/4。 所以得 Qmin=(1/2-1/4)Q=（0.058-0.029）m3/s ①栅条的间隙数 maxsin60nbhvQN。 式中 n——格栅栅条间隙数（个） Qmax——最大设计流量（m³/s）  ——格栅倾角 N——设计的格栅组数（组） b——格栅栅条间隙（m） h——格栅栅前水深（m） v——格栅过栅流速（m/s） 0.174sin 60n230.02 0.4 0.9。 （个） ②格栅槽的宽度 B=s（n-1）+bn 式中 B——格栅槽的宽度（m） B=0.01 0.02230.68  （m） 验证：maxQ0.174v0.91bnh0.02.4（+1）（23+1）0（m/s） 1hbB0.4 0.020.68Q =v0.910.19sinbssin 600.010.02。（m3/s）>0.058（m3/s）符合要求 ③进水渠道渐宽部分长度 1112tanBBL 式中 L1——格栅前部渐宽段的长度（m） B——格栅槽宽度（m） 1 ——进水渠渐宽段展开角度，一般取20° B1——进水渠宽度（m） 设计中取 B1=0.5m，1 =20°，此时进水渠道内的流速为max11Q0.174v0.80B h0.5 0.4m/s。 1.0.680.50.252tan 20L（m） ④栅槽与出水渠道连接处的渐窄部分长度 120.250.1250.1322LL (m) ⑤通过格栅的水头损失 210sin2vhkhkg 式中 h1——通过格栅的水头损失（m） h0——计算水头损失（m） k——系数，格栅受栅渣堵塞时，水头损失增大的倍数，一般取k=...
