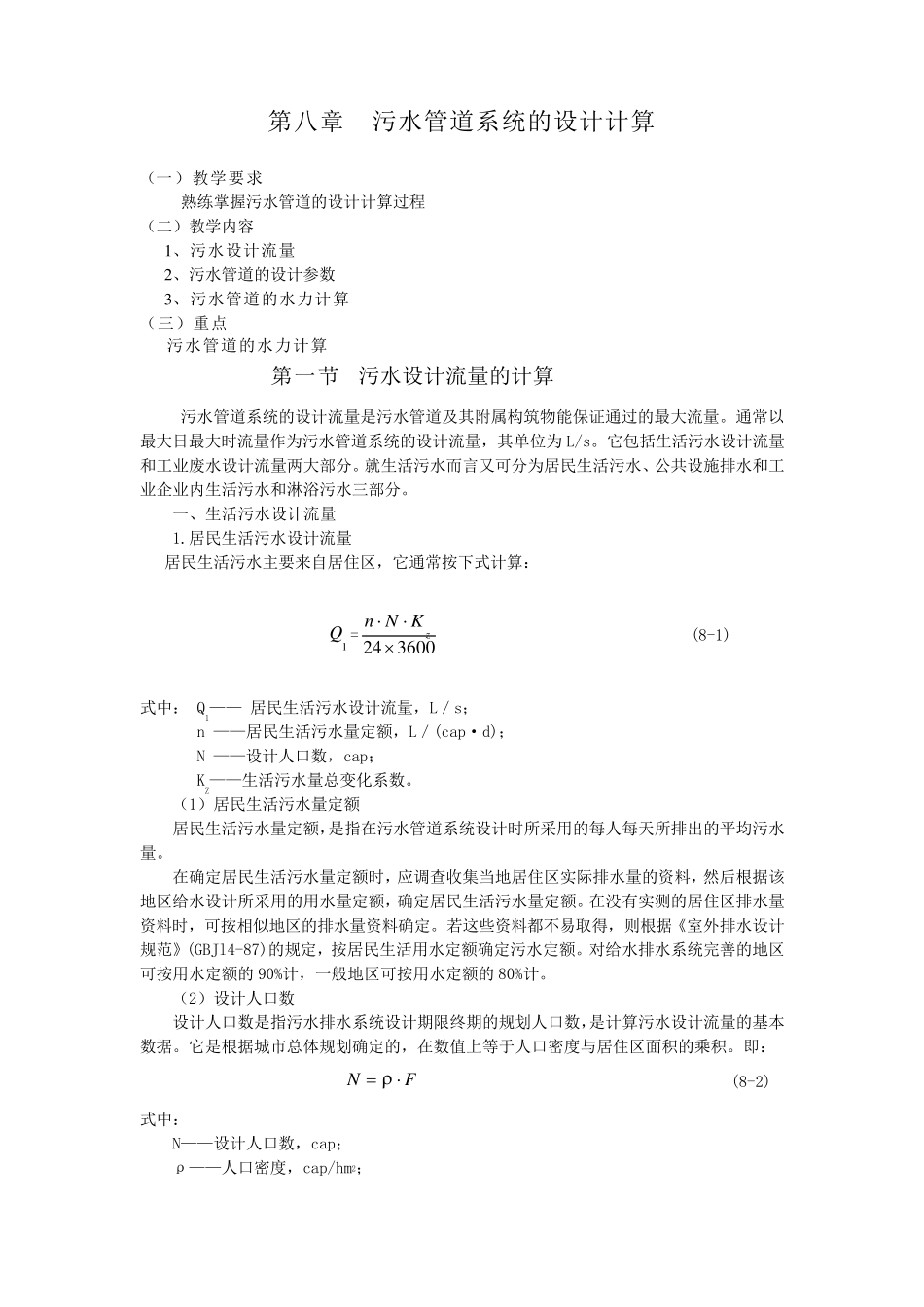

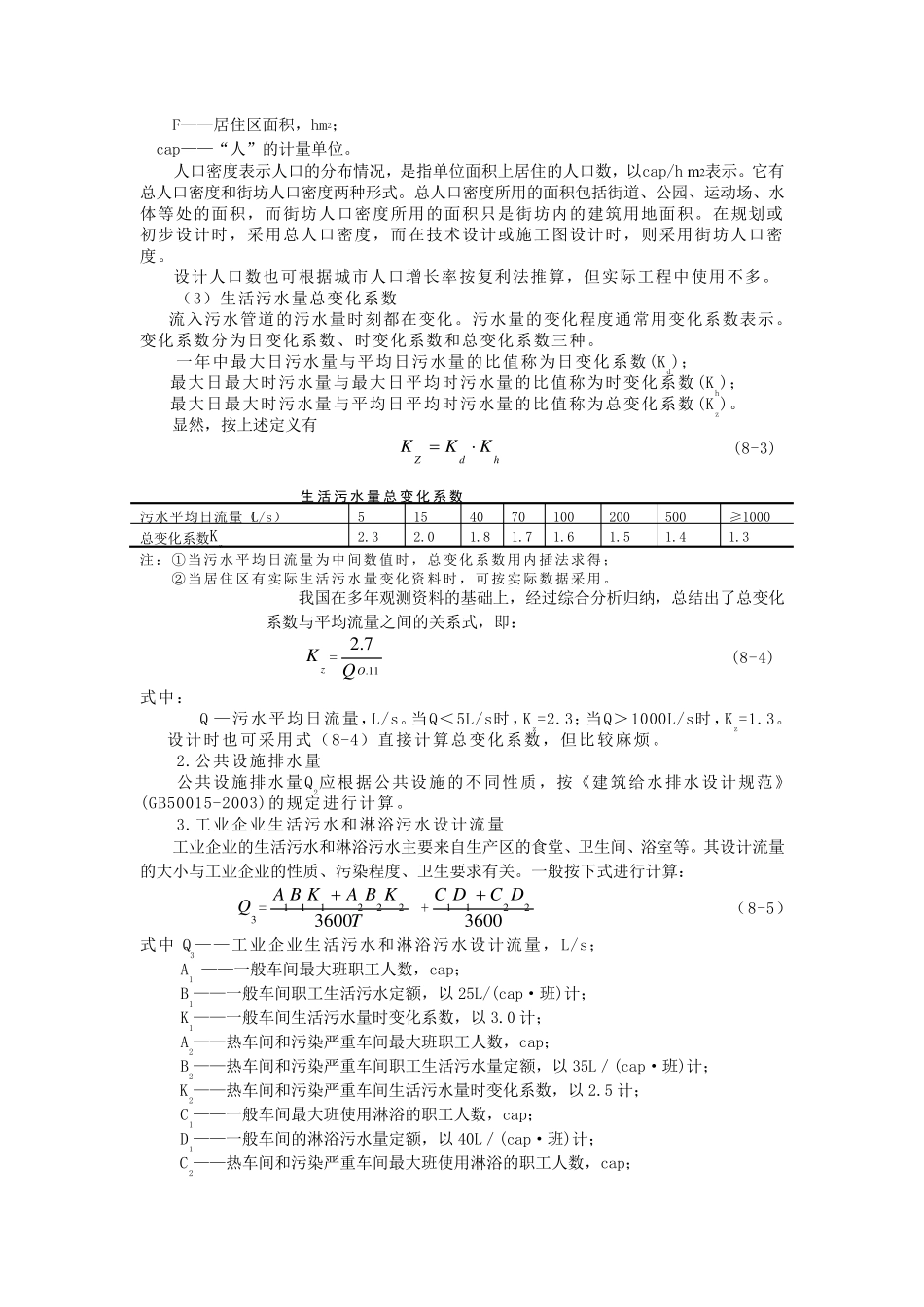

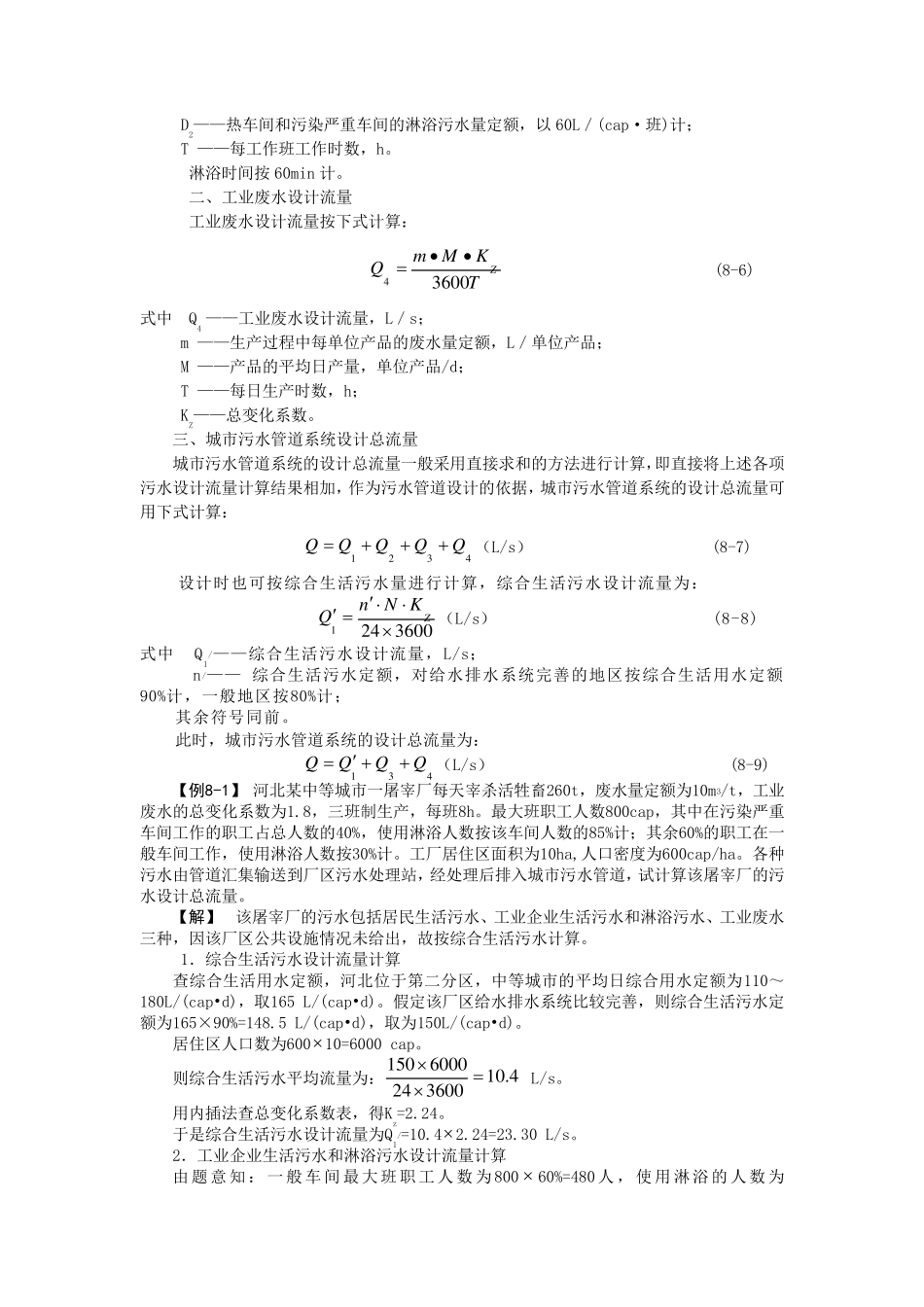

第八章 污水管道系统的设计计算 （一）教学要求 熟练掌握污水管道的设计计算过程 （二）教学内容 1 、污水设计流量 2 、污水管道的设计参数 3 、污水管道的水力计算 （三）重点 污水管道的水力计算 第一节 污水设计流量的计算 污水管道系统的设计流量是污水管道及其附属构筑物能保证通过的最大流量。通常以最大日最大时流量作为污水管道系统的设计流量，其单位为L/s。它包括生活污水设计流量和工业废水设计流量两大部分。就生活污水而言又可分为居民生活污水、公共设施排水和工业企业内生活污水和淋浴污水三部分。 一、生活污水设计流量 1.居民生活污水设计流量 居民生活污水主要来自居住区，它通常按下式计算： 1Q =3 6 0 02 4 zKNn (8-1) 式中： Q1—— 居民生活污水设计流量，L／s； n ——居民生活污水量定额，L／(cap·d)； N ——设计人口数，cap； KZ——生活污水量总变化系数。 （1）居民生活污水量定额 居民生活污水量定额，是指在污水管道系统设计时所采用的每人每天所排出的平均污水量。 在确定居民生活污水量定额时，应调查收集当地居住区实际排水量的资料，然后根据该地区给水设计所采用的用水量定额，确定居民生活污水量定额。在没有实测的居住区排水量资料时，可按相似地区的排水量资料确定。若这些资料都不易取得，则根据《室外排水设计规范》(GBJl4-87)的规定，按居民生活用水定额确定污水定额。对给水排水系统完善 的地区可按用水定额的90%计，一般 地区可按用水定额的80%计。 （2）设计人口数 设计人口数是指污水排水系统设计期 限 终 期 的规划 人口数，是计算污水设计流量的基 本数据。它是根据城 市 总体 规划 确定的，在数值 上 等 于 人口密 度 与 居住区面 积 的乘 积 。即 ： FN (8-2) 式中： N——设计人口数，cap； ρ ——人口密 度 ，cap/hm2； F— — 居 住 区 面 积 ， hm2； cap— — “ 人 ” 的 计 量 单 位 。 人 口 密 度 表 示 人 口 的 分 布 情 况 ， 是 指 单 位 面 积 上 居 住 的 人 口 数 ， 以 cap/h m 2表 示 。 它 有总 人 口 密 度 和 街 坊 人 口 密 度 两 种 形 式 。 总 人 口 密 度 所 用 的 面 积 包 括 街 道 、 公 园 、 运 动 场 、 水体 等 处 的 面 积 ， 而 街 坊 人 口 密 度...
