(1)气缸作用力的大小：根据工作所需力的大小来确定活塞杆上的推力和拉力
由此来选择气缸时应使气缸的输出力稍有余量
若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸
下面是气缸理论出力的计算公式：F：气缸理论输出力(kgf)F'：效率为85%时的输出力(kgf)--(F'＝F×85%）D：气缸缸径(mm)P：工作压力(kgf/cm2)通常在工程中确定输出力的大小时，可直接查阅经验图1-1、图1-2

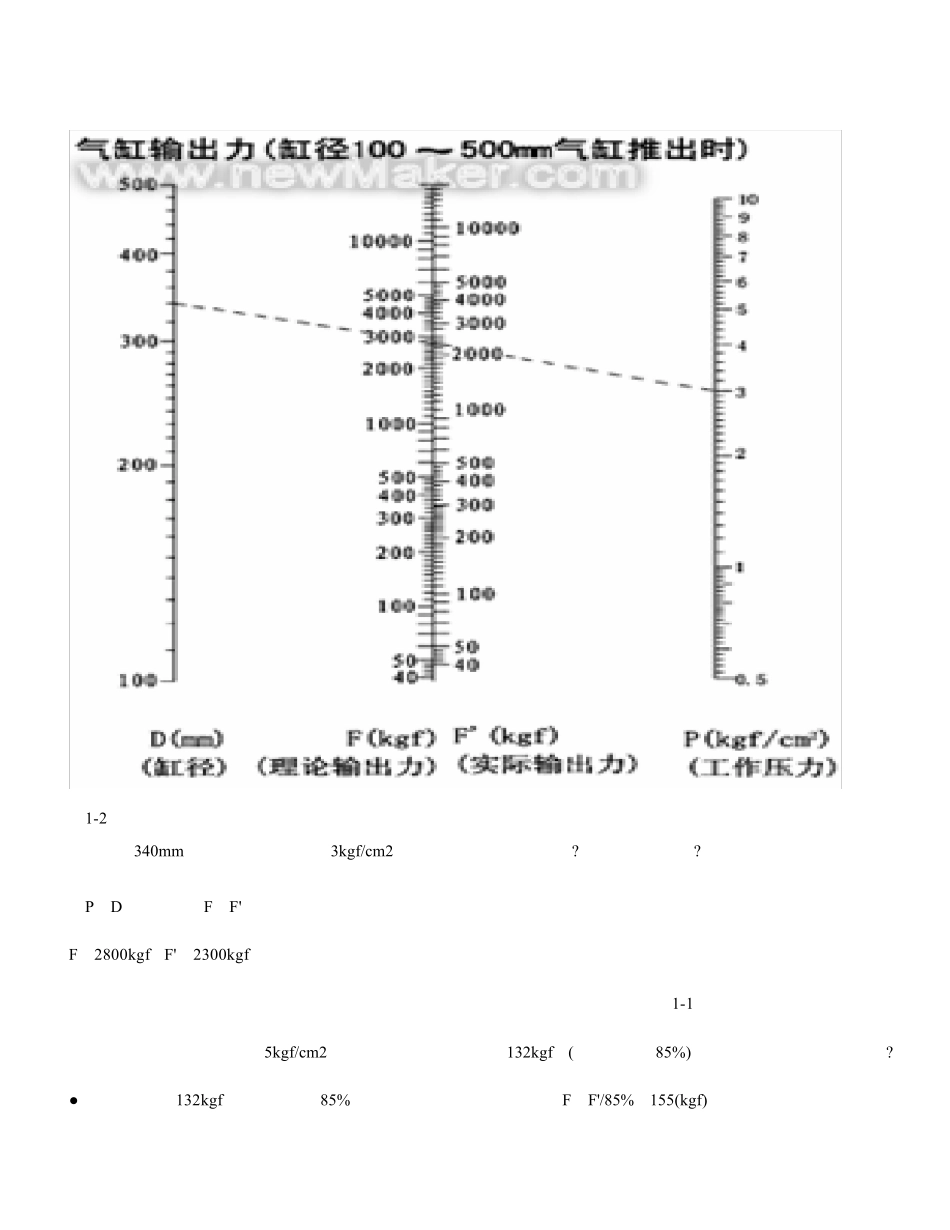

图1 -1图1-2例：直径340mm的气缸，工作压力为3kgf/cm2时，其理论输出力为多少
芽输出力是多少
将P、D连接，找出F、F'上的点，得：F＝2800kgf；F'＝2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1-1中查出
例：有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，(气缸效率为85%)问：该选择多大的气缸缸径
●由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F＝F'/85%＝155(kgf)●由使用压力5kgf/cm2和气缸的理论推力，从经验表1-1中查出选择缸径为 63的气缸便可满足使用要求
(2)气缸行程的长短：气缸的行程与使用场合和机构的行程比有关(图1-3)
由图1-3可看出，不同的安装形式其气缸的行程比不同
图中活塞杆最大计算长度(Ｌ)可由经验数据表3-2中查出
在工程设计中由作用力的大小选择出气缸缸径
再根据使用场合的实际行程来验算一下活塞杆的强度是否产生纵向弯曲
例：有一气缸ＱＧＢＱ125×4000，其负载为600kgf
熏由表1-2可查出活塞杆最大计算长度Ｌ＝2300
●气缸内径 125，其活塞杆杆径
