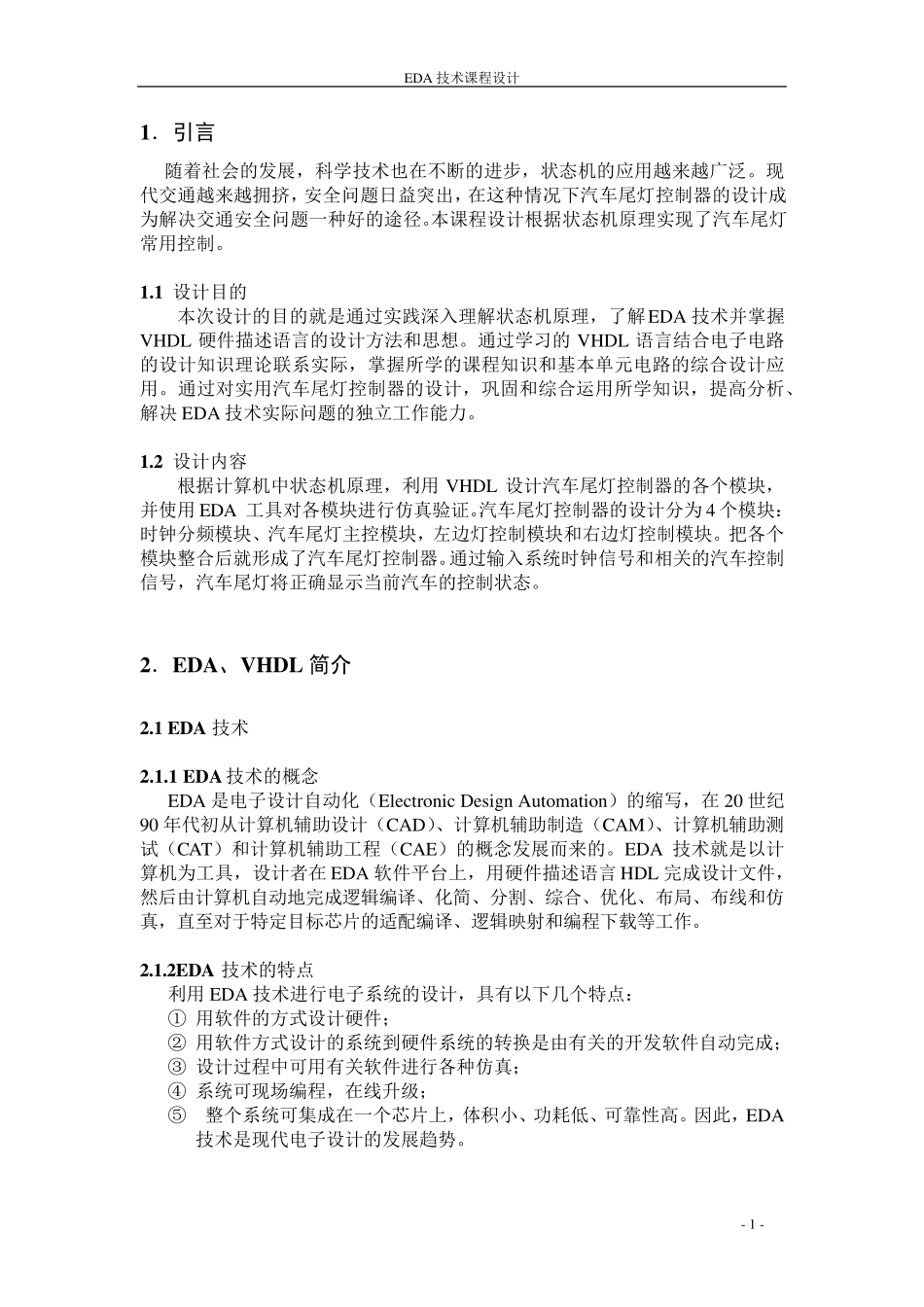

汽车尾灯控制器_第1页
1/12

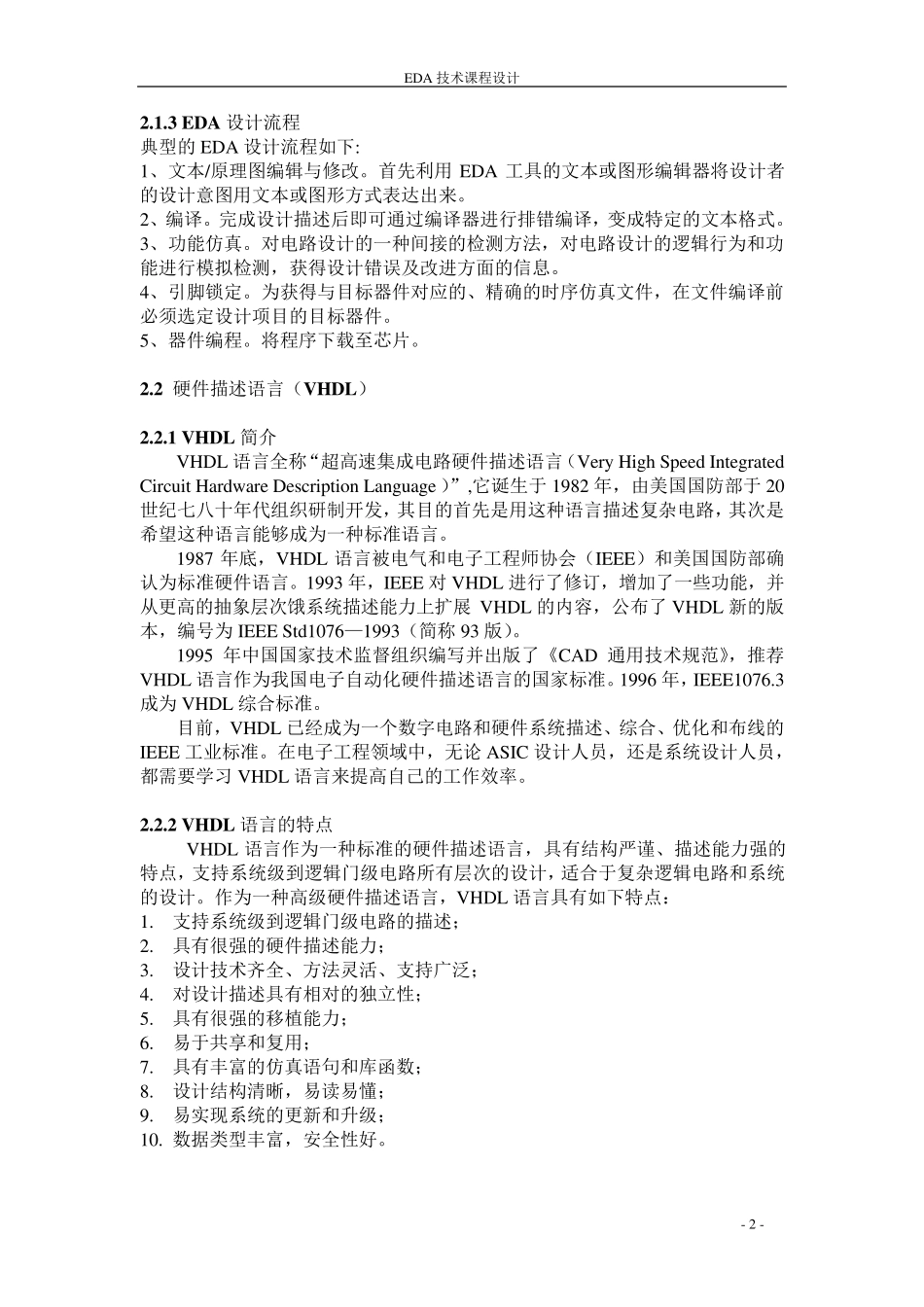

汽车尾灯控制器_第2页
2/12

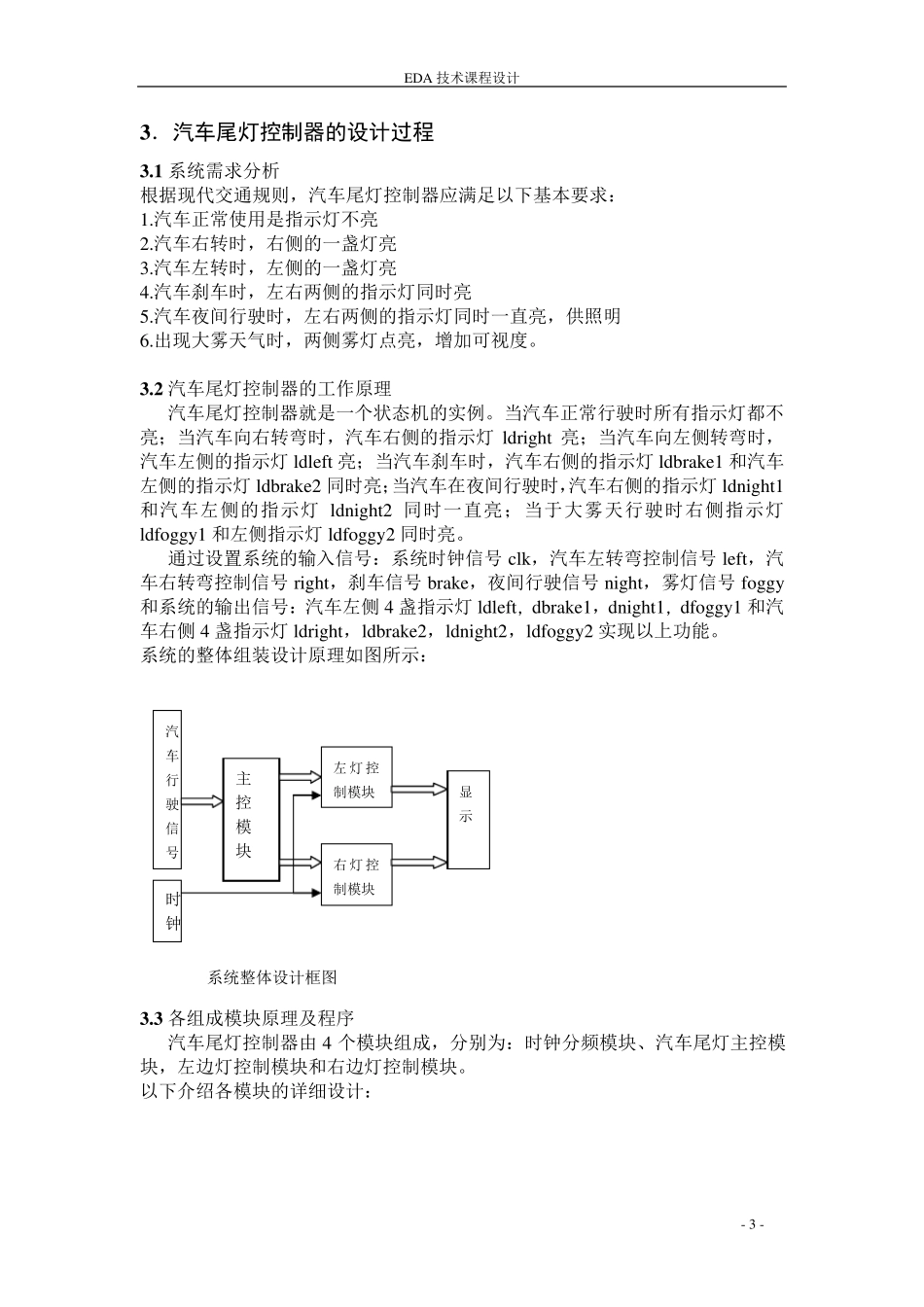

汽车尾灯控制器_第3页
3/12
EDA 技术课程设计 - 1 - 1.引言 随着社会的发展,科学技术也在不断的进步,状态机的应用越来越广泛。现代交通越来越拥挤,安全问题日益突出,在这种情况下汽车尾灯控制器的设计成为解决交通安全问题一种好的途径。本课程设计根据状态机原理实现了汽车尾灯常用控制。 1.1 设计目的 本次设计的目的就是通过实践深入理解状态机原理,了解EDA 技术并掌握VHDL 硬件描述语言的设计方法和思想。通过学习的 VHDL 语言结合电子电路的设计知识理论联系实际,掌握所学的课程知识和基本单元电路的综合设计应用。通过对实用汽车尾灯控制器的设计,巩固和综合运用所学知识,提高分析、解决 EDA 技术实际问题的独立工作能力。 1.2 设计内容 根据计算机中状态机原理,利用 VHDL 设计汽车尾灯控制器的各个模块,并使用 EDA 工具对各模块进行仿真验证。汽车尾灯控制器的设计分为 4 个模块:时钟分频模块、汽车尾灯主控模块,左边灯控制模块和右边灯控制模块。把各个模块整合后就形成了汽车尾灯控制器。通过输入系统时钟信号和相关的汽车控制信号,汽车尾灯将正确显示当前汽车的控制状态。 2.EDA、VHDL 简介 2.1 EDA 技术 2.1.1 EDA 技术的概念 EDA 是电子设计自动化(Electronic Design Au tomation)的缩写,在 20 世纪90 年代初从计算机辅助设计(CAD)、计算机辅助制造(CAM)、计算机辅助测试(CAT)和计算机辅助工程(CAE)的概念发展而来的。EDA 技术就是以计算机为工具,设计者在 EDA 软件平台上,用硬件描述语言 HDL 完成设计文件,然后由计算机自动地完成逻辑编译、化简、分割、综合、优化、布局、布线和仿真,直至对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。 2.1.2EDA 技术的特点 利用 EDA 技术进行电子系统的设计,具有以下几个特点: ① 用软件的方式设计硬件; ② 用软件方式设计的系统到硬件系统的转换是由有关的开发软件自动完成; ③ 设计过程中可用有关软件进行各种仿真; ④ 系统可现场编程,在线升级; ⑤ 整个系统可集成在一个芯片上,体积小、功耗低、可靠性高。因此,EDA技术是现代电子设计的发展趋势。 EDA 技术课程设计 - 2 - 2.1.3 EDA 设计流程 典型的 EDA 设计流程如下: 1、文本/原理图编辑与修改。首先利用 EDA 工具的文本或图形编辑器将设计者的设计意图用文本或图形方式表达出来。 2、编译。完成设计描述后即可通过编译器进行排错编译,变...
