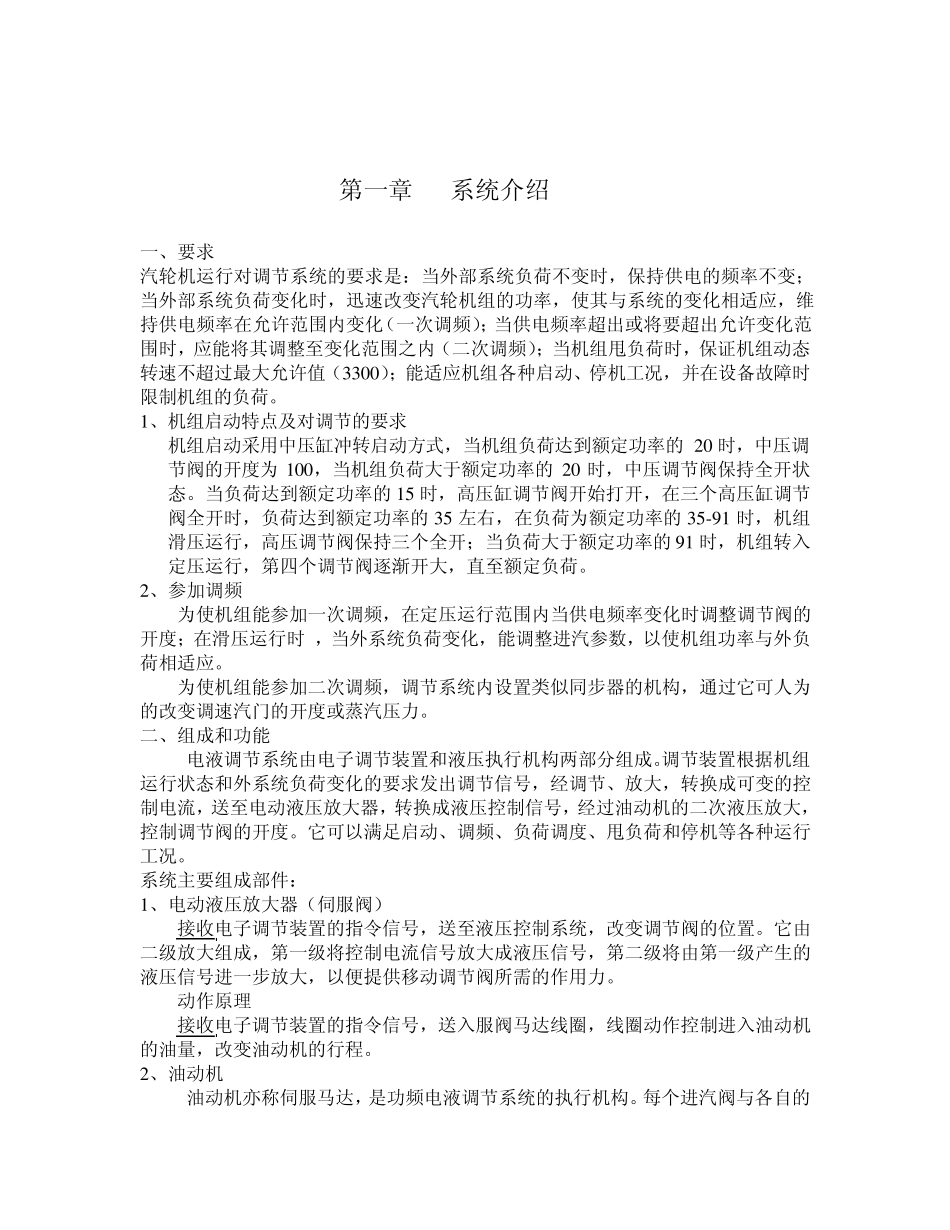

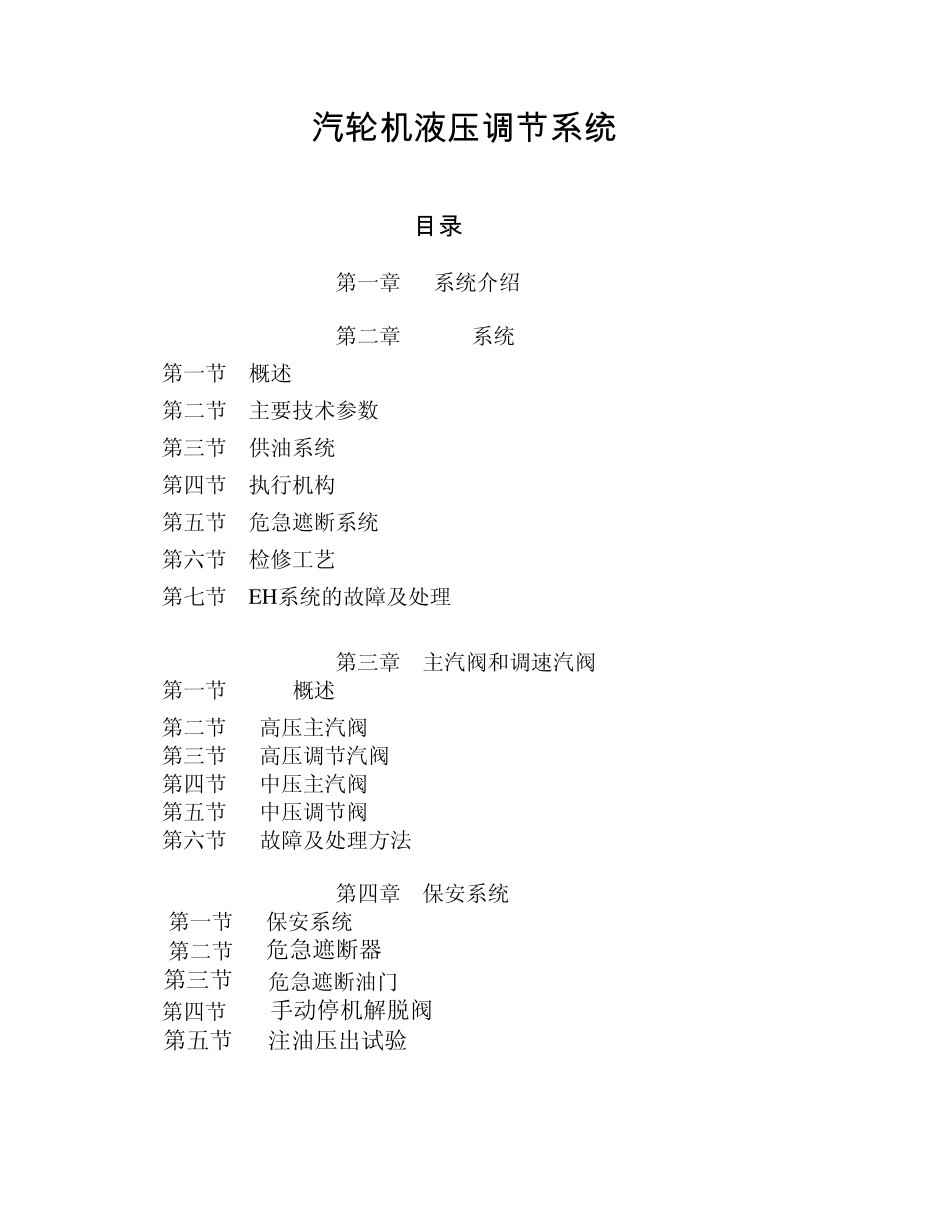

汽 轮 机 液 压调节系统 目录 第一章 系统介绍 第二章 EH系统 第一节 概述 第二节 主要技术参数 第三节 供油系统 第四节 执行机构 第五节 危急遮断系统 第六节 检修工艺 第七节 EH系统的故障及处理 第三章 主汽阀和调速汽阀 第一节 概述 第二节 高压主汽阀 第三节 高压调节汽阀 第四节 中压主汽阀 第五节 中压调节阀 第六节 故障及处理方法 第四章 保安系统 第一节 保安系统 第二节 危急遮断器 第三节 危急遮断油门 第四节 手动停机解脱阀 第五节 注油压出试验 第一章 系统介绍 一、要求 汽轮机运行对调节系统的要求是:当外部系统负荷不变时,保持供电的频率不变;当外部系统负荷变化时,迅速改变汽轮机组的功率,使其与系统的变化相适应,维持供电频率在允许范围内变化(一次调频);当供电频率超出或将要超出允许变化范围时,应能将其调整至变化范围之内(二次调频);当机组甩负荷时,保证机组动态转速不超过最大允许值(3 3 0 0 );能适应机组各种启动、停机工况,并在设备故障时 限制机组的负荷。 1 、机组启动特点及对调节的要求 机组启动采用中压缸冲转启动方式,当机组负荷达到额定功率的 2 0 时,中压调节阀的开度为 1 0 0 ,当机组负荷大于额定功率的 2 0 时,中压调节阀保持全开状态。当负荷达到额定功率的 1 5 时,高压缸调节阀开始打开,在三个高压缸调节阀全开时,负荷达到额定功率的 3 5 左右,在负荷为额定功率的 3 5 -9 1 时,机组滑压运行,高压调节阀保持三个全开;当负荷大于额定功率的 9 1 时,机组转入定压运行,第四个调节阀逐渐开大,直至额定负荷。 2 、参加调频 为使机组能参加一次调频,在定压运行范围内当供电频率变化时调整调节阀的开度;在滑压运行时 ,当外系统负荷变化,能调整进汽参数,以使机组功率与外负荷相适应。 为使机组能参加二次调频,调节系统内设置类似同步器的机构,通过它可人为的改变调速汽门的开度或蒸汽压力。 二、组成和功能 电液调节系统由电子调节装置和液压执行机构两部分组成。调节装置根据机组运行状态和外系统负荷变化的要求发出调节信号,经调节、放大,转换成可变的控制电流,送至电动液压放大器,转换成液压控制信号,经过油动机的二次液压放大,控制调节阀的开度。它可以满足启动、调频、负荷调度、甩负荷和停机等各种运行工况。 系统主要组成部件: 1 、电动液压放大器(伺服阀)...
