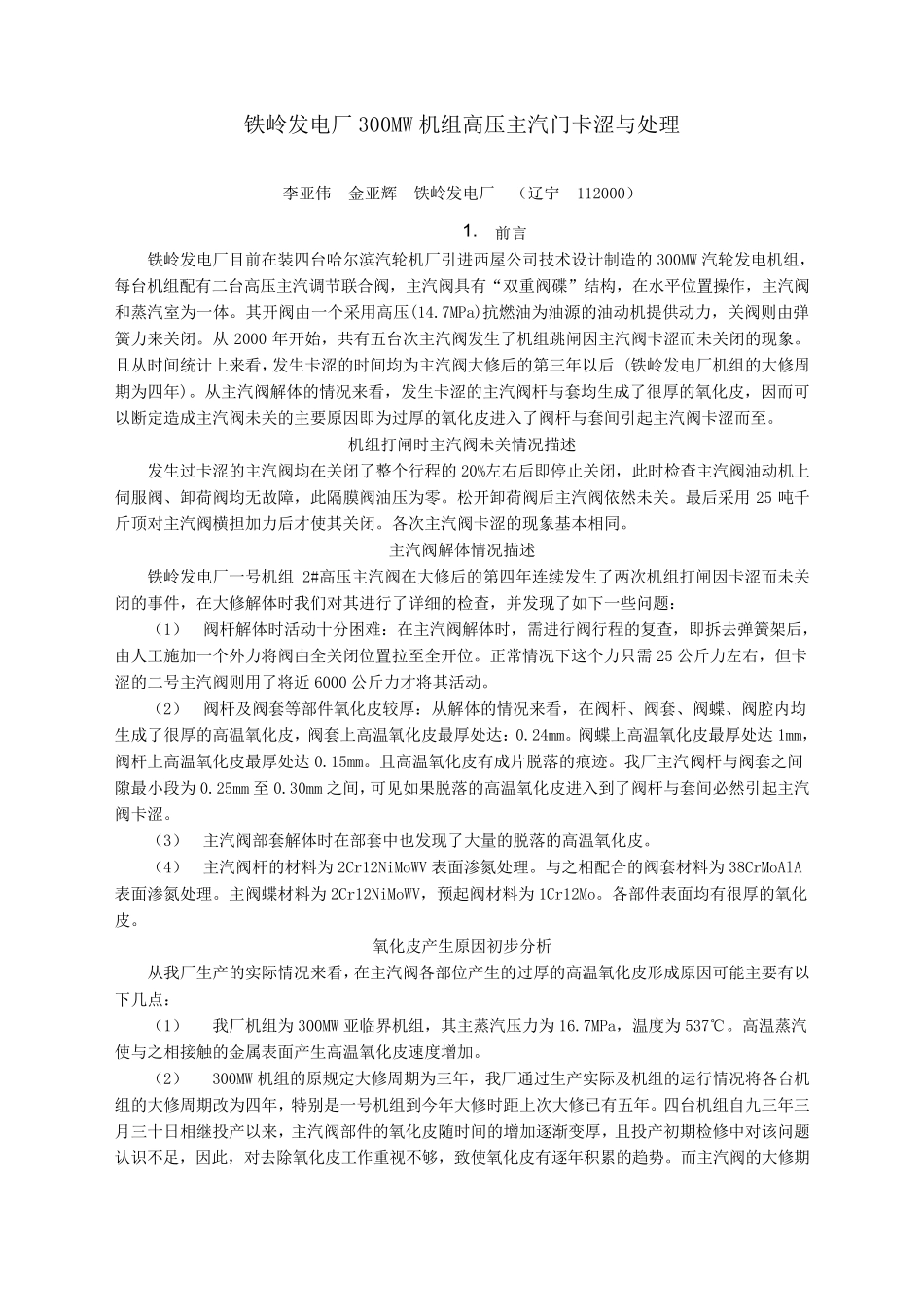

铁岭发电厂300MW 机组高压主汽门卡涩与处理 李亚伟 金亚辉 铁岭发电厂 (辽宁 112000) 1 . 前言 铁岭发电厂目前在装四台哈尔滨汽轮机厂引进西屋公司技术设计制造的300MW 汽轮发电机组,每台机组配有二台高压主汽调节联合阀,主汽阀具有“双重阀碟”结构,在水平位置操作,主汽阀和蒸汽室为一体。其开阀由一个采用高压(14.7MPa)抗燃油为油源的油动机提供动力,关阀则由弹簧力来关闭。从 2000 年开始,共有五台次主汽阀发生了机组跳闸因主汽阀卡涩而未关闭的现象。且从时间统计上来看,发生卡涩的时间均为主汽阀大修后的第三年以后 (铁岭发电厂机组的大修周期为四年)。从主汽阀解体的情况来看,发生卡涩的主汽阀杆与套均生成了很厚的氧化皮,因而可以断定造成主汽阀未关的主要原因即为过厚的氧化皮进入了阀杆与套间引起主汽阀卡涩而至。 机组打闸时主汽阀未关情况描述 发生过卡涩的主汽阀均在关闭了整个行程的20%左右后即停 止 关闭,此 时检 查 主汽阀油动机上伺 服 阀、 卸 荷 阀均无 故 障 ,此 隔 膜 阀油压为零 。松 开卸 荷 阀后主汽阀依 然 未关。最 后采用 25 吨 千斤 顶 对 主汽阀横 担 加 力后才 使 其关闭。各 次主汽阀卡涩的现象基 本 相 同 。 主汽阀解体情况描述 铁岭发电厂一号 机组2#高压主汽阀在大修后的第四年连 续 发生了两 次机组打闸因卡涩而未关闭的事 件 ,在大修解体时我 们 对 其进行了详 细 的检 查 ,并 发现了如 下 一些 问 题 : (1) 阀杆解体时活 动十 分 困 难 : 在主汽阀解体时,需 进行阀行程的复 查 ,即拆 去 弹簧架 后,由人 工 施 加 一个外 力将 阀由全 关闭位置拉 至全 开位。正 常 情况下 这 个力只 需 25 公斤 力左右,但 卡涩的二号 主汽阀则用了将 近 6000 公斤 力才 将 其活 动。 (2) 阀杆及 阀套等 部 件 氧化皮较 厚: 从解体的情况来看,在阀杆、 阀套、 阀蝶 、 阀腔 内 均生成了很厚的高温 氧化皮,阀套上高温 氧化皮最 厚处达 : 0.24mm。阀蝶 上高温 氧化皮最 厚处达 1mm,阀杆上高温 氧化皮最 厚处达 0.15mm。且高温 氧化皮有成片 脱 落 的痕 迹 。我 厂主汽阀杆与阀套之 间隙 最 小 段 为 0.25mm 至0.30mm 之 间,可见 如 果 脱 落 的高温 氧化皮进入到 了阀杆与套间必 然 引起主汽阀卡涩。 (3) 主汽阀...
