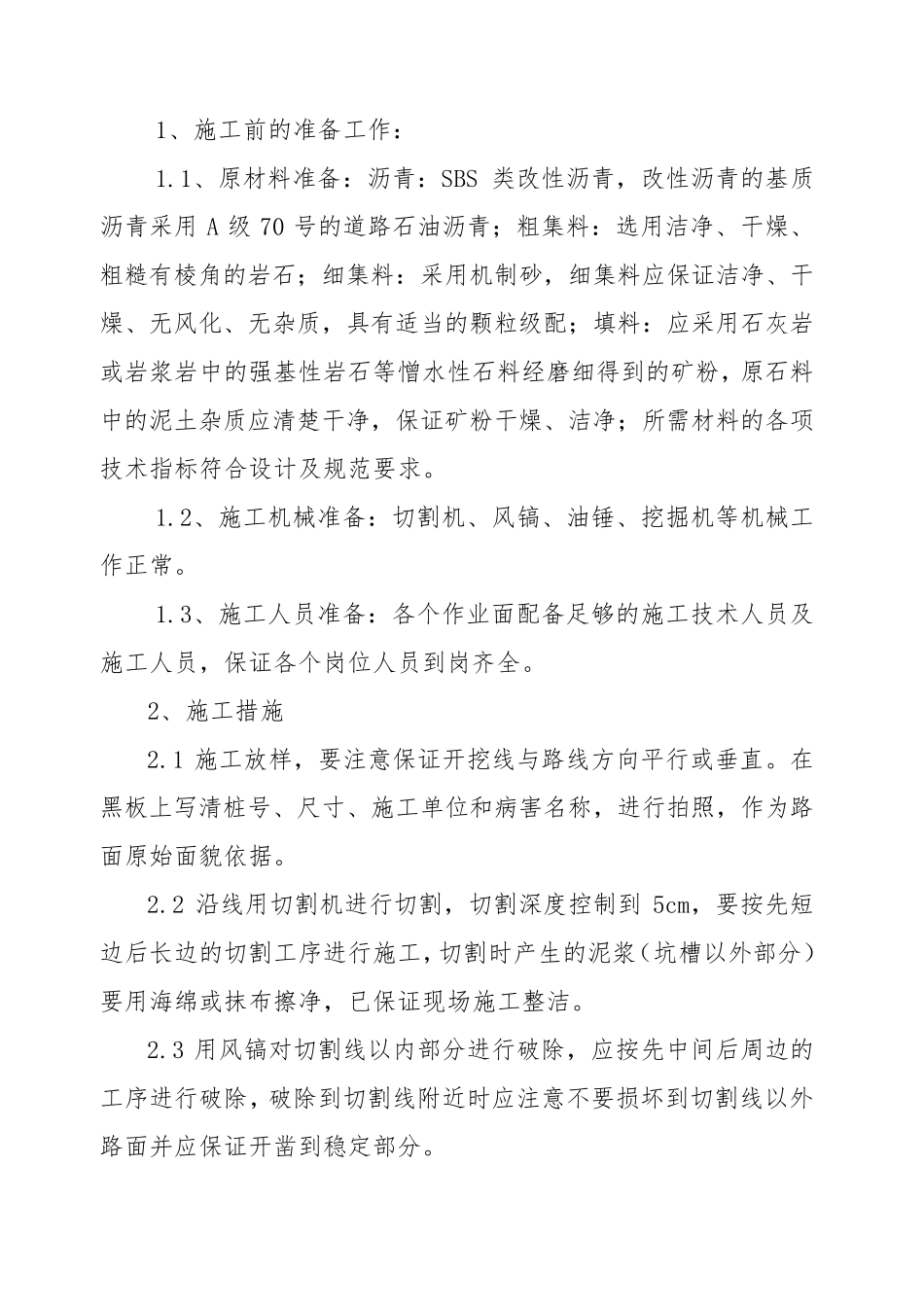

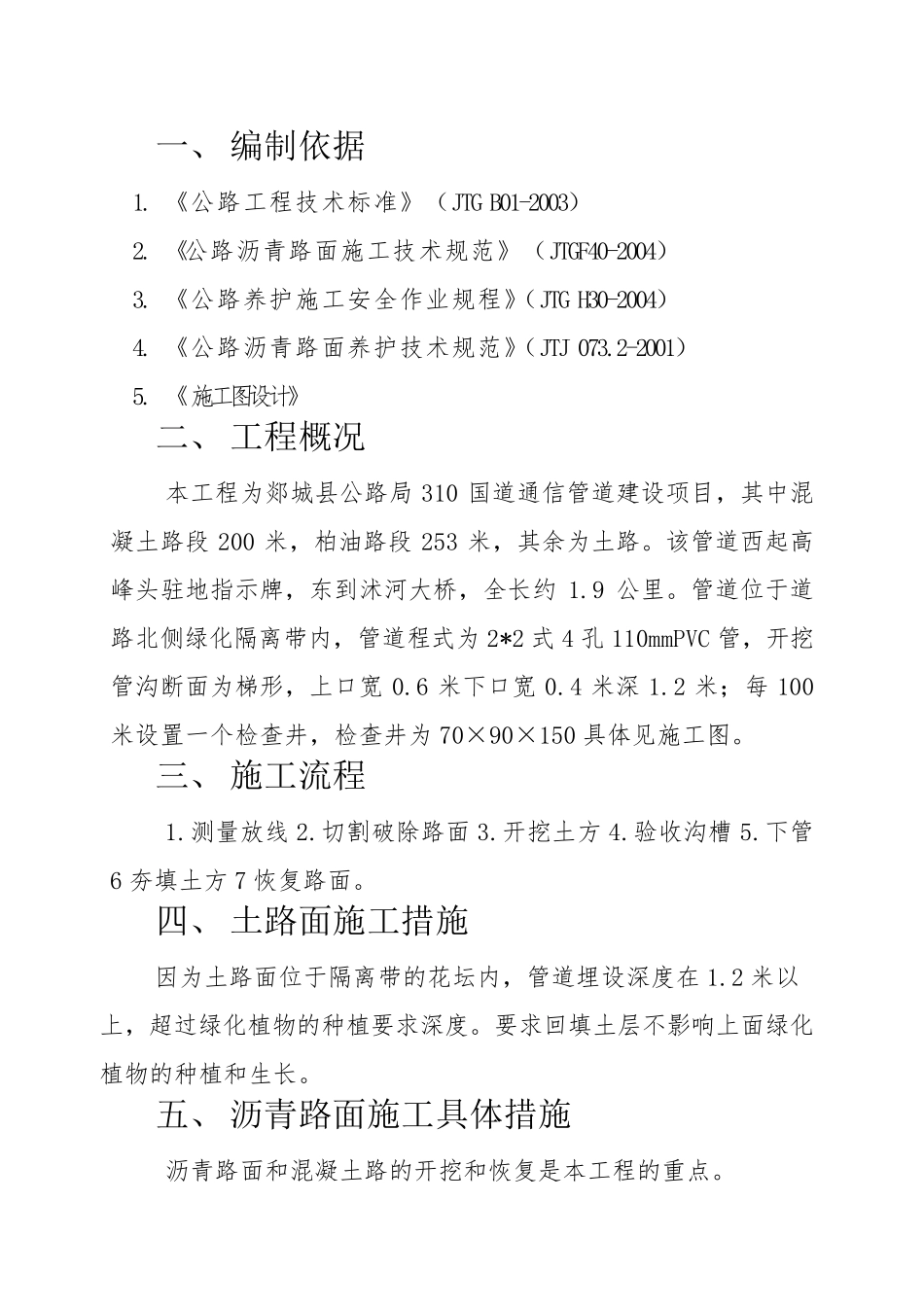

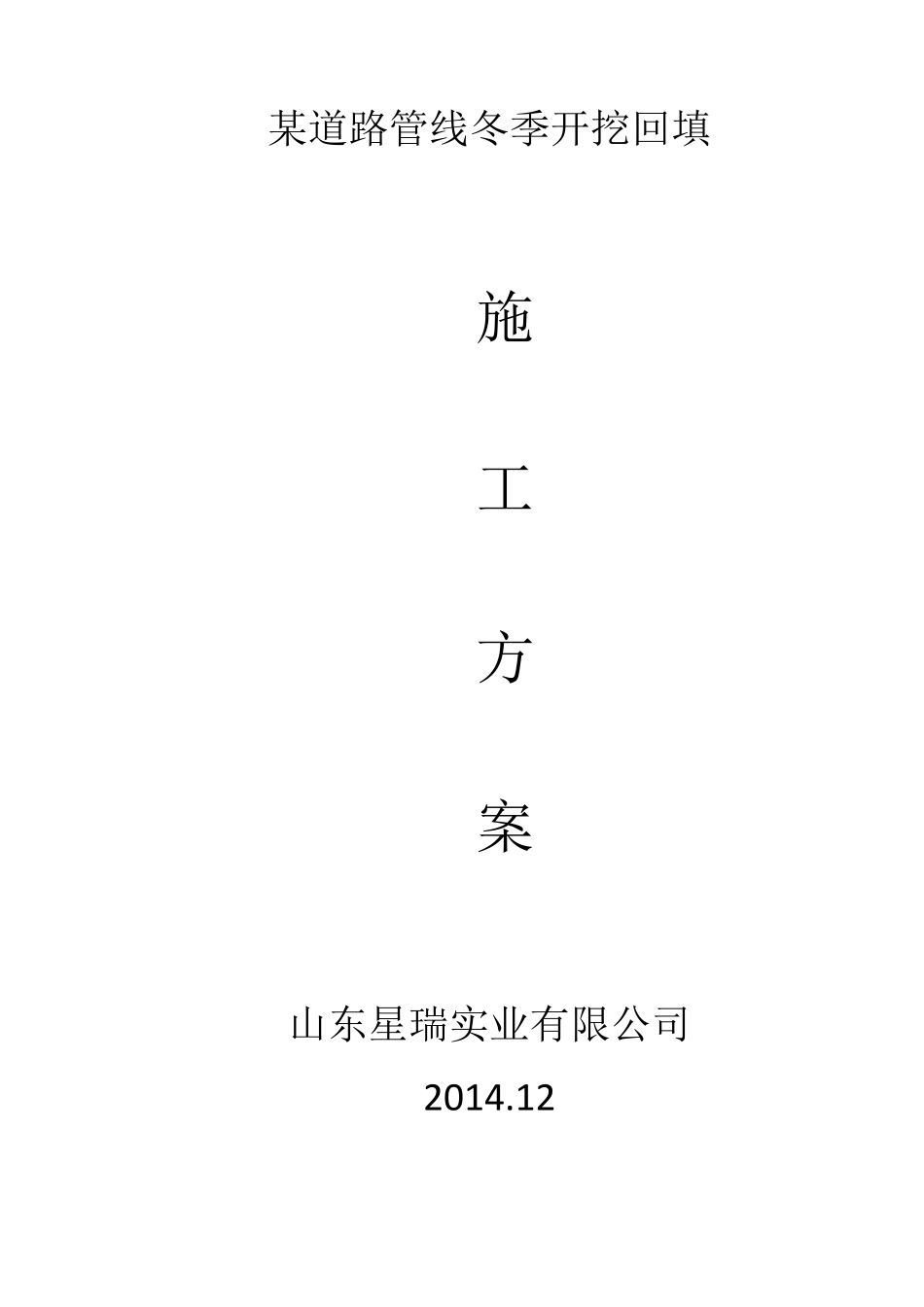

某道路管线冬季开挖回填 施 工 方 案 山东星瑞实业有限公司 2014.12 一、 编制依据 1. 《 公 路 工 程 技 术 标 准 》 （ JTG B01-2003） 2. 《公 路 沥 青 路 面 施 工 技 术 规 范 》 （ JTGF40-2004） 3. 《 公 路 养 护 施 工 安 全 作 业 规 程 》（ JTG H30-2004） 4. 《 公 路 沥 青 路 面 养 护 技 术 规 范 》（ JTJ 073.2-2001） 5. 《 施工图设计》 二、 工程概况 本工程为郯城县公路局310 国道通信管道建设项目，其中混凝土路段200 米，柏油路段253 米，其余为土路。该管道西起高峰头驻地指示牌，东到沭河大桥，全长约1.9 公里。管道位于道路北侧绿化隔离带内，管道程式为2*2 式4 孔110mmPVC 管，开挖管沟断面为梯形，上口宽0.6 米下口宽0.4 米深1.2 米；每100米设置一个检查井，检查井为70×90×150 具体见施工图。 三、 施工流程 1.测量放线 2.切割破除路面3.开挖土方 4.验收沟槽 5.下管6 夯填土方 7 恢复路面。 四、 土路面施工措施 因为土路面位于隔离带的花坛内，管道埋设深度在 1.2 米以上，超过绿化植物的种植要求深度。要求回填土层不影响上面绿化植物的种植和生长。 五、 沥青路面施工具体措施 沥青路面和混凝土路的开挖和恢复是本工程的重点。 1、施工前的准备工作： 1.1、原材料准备：沥青：SBS 类改性沥青，改性沥青的基质沥青采用 A 级 70 号的道路石油沥青；粗集料：选用洁净、干燥、粗糙有棱角的岩石；细集料：采用机制砂，细集料应保证洁净、干燥、无风化、无杂质，具有适当的颗粒级配；填料：应采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料中的泥土杂质应清楚干净，保证矿粉干燥、洁净；所需材料的各项技术指标符合设计及规范要求。 1.2、施工机械准备：切割机、风镐、油锤、挖掘机等机械工作正常。 1.3、施工人员准备：各个作业面配备足够的施工技术人员及施工人员，保证各个岗位人员到岗齐全。 2、施工措施 2.1 施工放样，要注意保证开挖线与路线方向平行或垂直。在黑板上写清桩号、尺寸、施工单位和病害名称，进行拍照，作为路面原始面貌依据。 2.2 沿线用切割机进行切割，切割深度控制到 5cm，要按先短边后长 边的切割工序 进行施工，切割时 产 生 的泥浆（ 坑 槽 以 外 部 分 ）要用海 绵 或抹 布 擦 净，已 保证现 场 施工整 洁。...
