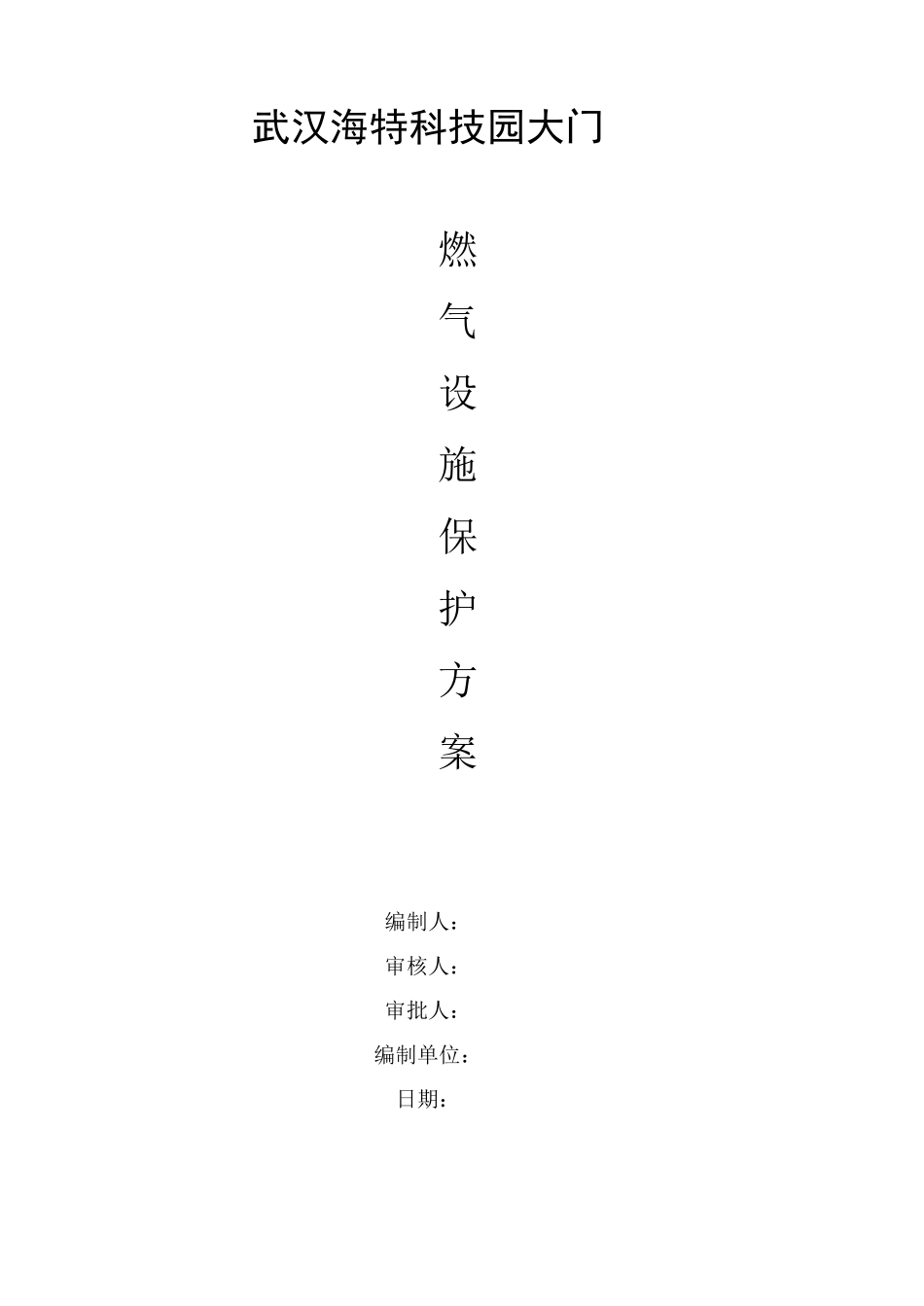

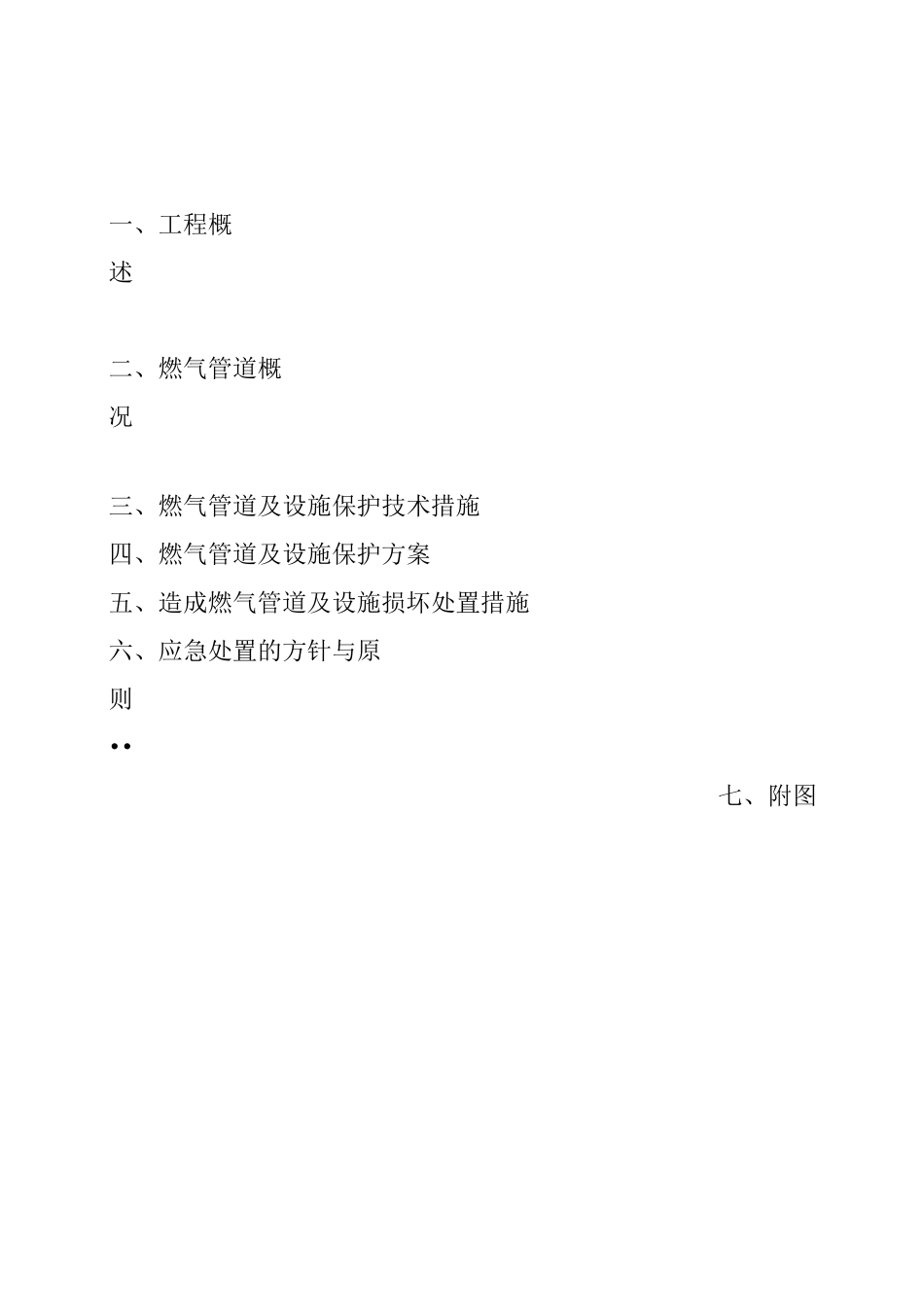

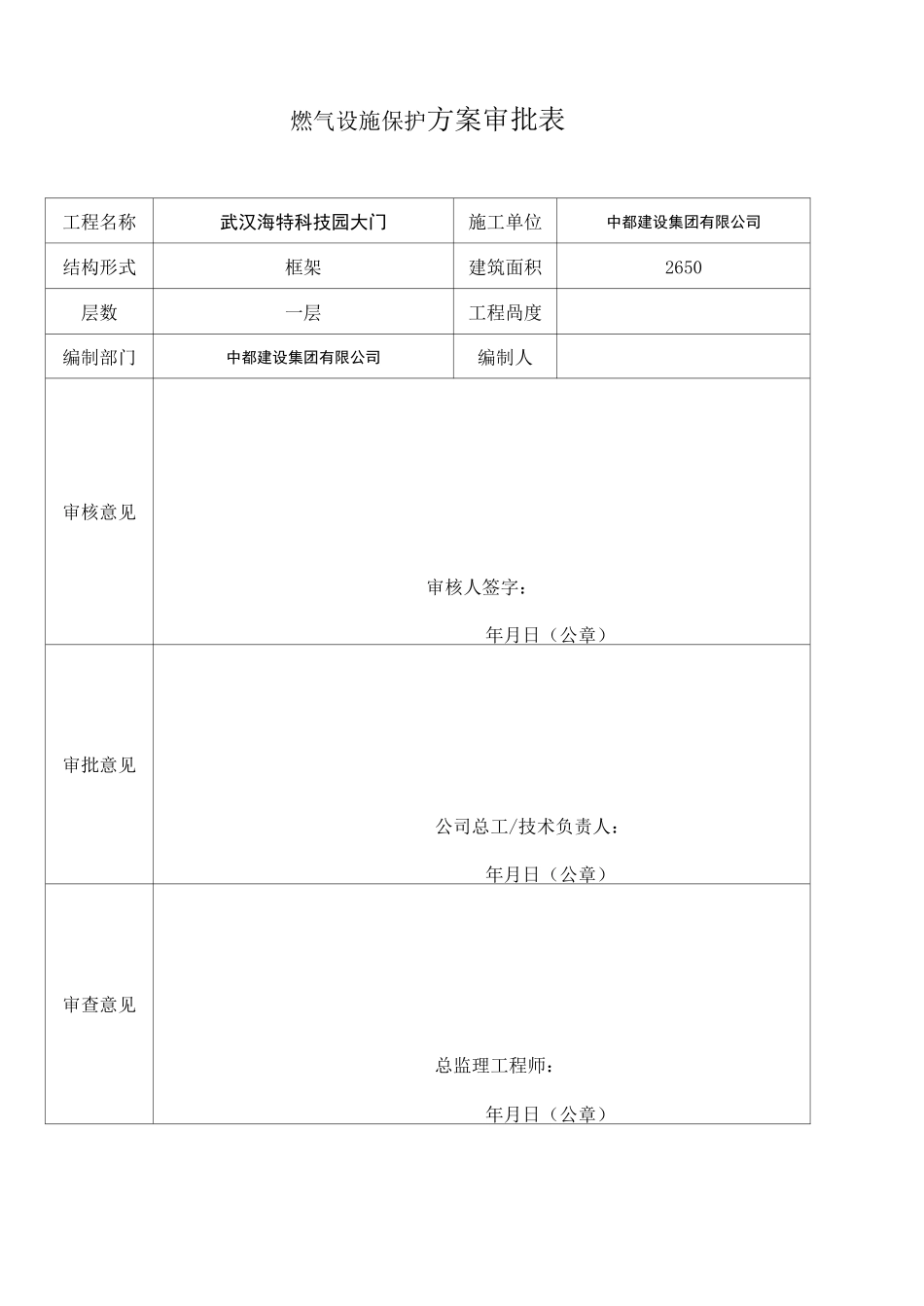

武汉海特科技园大门燃气设施保护方案编制人：审核人：审批人：编制单位：日期：燃气设施保护方案审批表工程名称武汉海特科技园大门施工单位中都建设集团有限公司结构形式框架建筑面积2650层数一层工程咼度编制部门中都建设集团有限公司编制人审核意见审核人签字：年月日（公章）审批意见公司总工/技术负责人：年月日（公章）审查意见总监理工程师：年月日（公章）一、工程概述二、燃气管道概况三、燃气管道及设施保护技术措施四、燃气管道及设施保护方案五、造成燃气管道及设施损坏处置措施六、应急处置的方针与原则••七、附图一、工程概述本工程位于武汉经济技术开发区海特生物科技园车城大道与武汉亚普汽车塑料件公司斜对面。本工程主要为海特科技园园区主出入口大门两侧各建一栋单层门卫室，大门中间为园区标志性艺术造型设计由两条道路顺接已有车城大道，道路中间为景观广场，园区道路设计最大开挖深度为 600mm（淤泥处地基除外），其中园区道路与车城大道交接处有一条燃气管道横穿，且在施工范围内，影响园区道路施工。二、燃气管道概况武汉海特科技园大门工程往车城大道方向 46M 外施工范围内有一条DN300 燃气管道（见后附图），该管道沿车城大道人行道下设路。本管道为 PE 燃气管道，管顶距地面约 1.2m,距离主车道约 3.5m,园区道路施工需占用管道范围大约为 40M。由于现状燃气管道距离主车道较近，且管道附近有一条 200*100 铜芯电缆、两条分别为 200*300、600*300 铜芯光缆，所以我司在武汉海特科技园大门工程道路的施工时，需要对现状燃气管道及电力电缆进行特殊防护，在施工园区道路时，此路段须采用人工探沟开挖。三、燃气管道及设施保护技术措施1、管线探明在工程开工前，在燃气产权部门人员现场指认位臵，采用人工开挖探明沟，直至燃气管完全暴露，并在燃气管线上竖立警示标识。2、开挖沟槽在明确燃气管走向后，5 米以外采用机械开挖，5 米以内全面采用人工开挖，在开挖前通知区燃管办、城管部门、建设单位、监理单位、施工单位全部到场确认动工后方可进行施工。开挖时沿燃气管两侧挖约 0.3m 宽的沟槽，若挖深已到达开挖深度 0.6 米无需再往下挖，则在沟槽 1 米范围内设立警示牌，若基础土质需换填，人工挖至 1.2 米后须对管道搭设管架进行支护，并在底部铺 5cm 厚中砂。在燃气管道及设施外缘两侧 1 米范围内的区域建立围挡，并在围挡上挂警示标识。3、燃气管道及设施保护根据车城大道（一期）市政工程...
