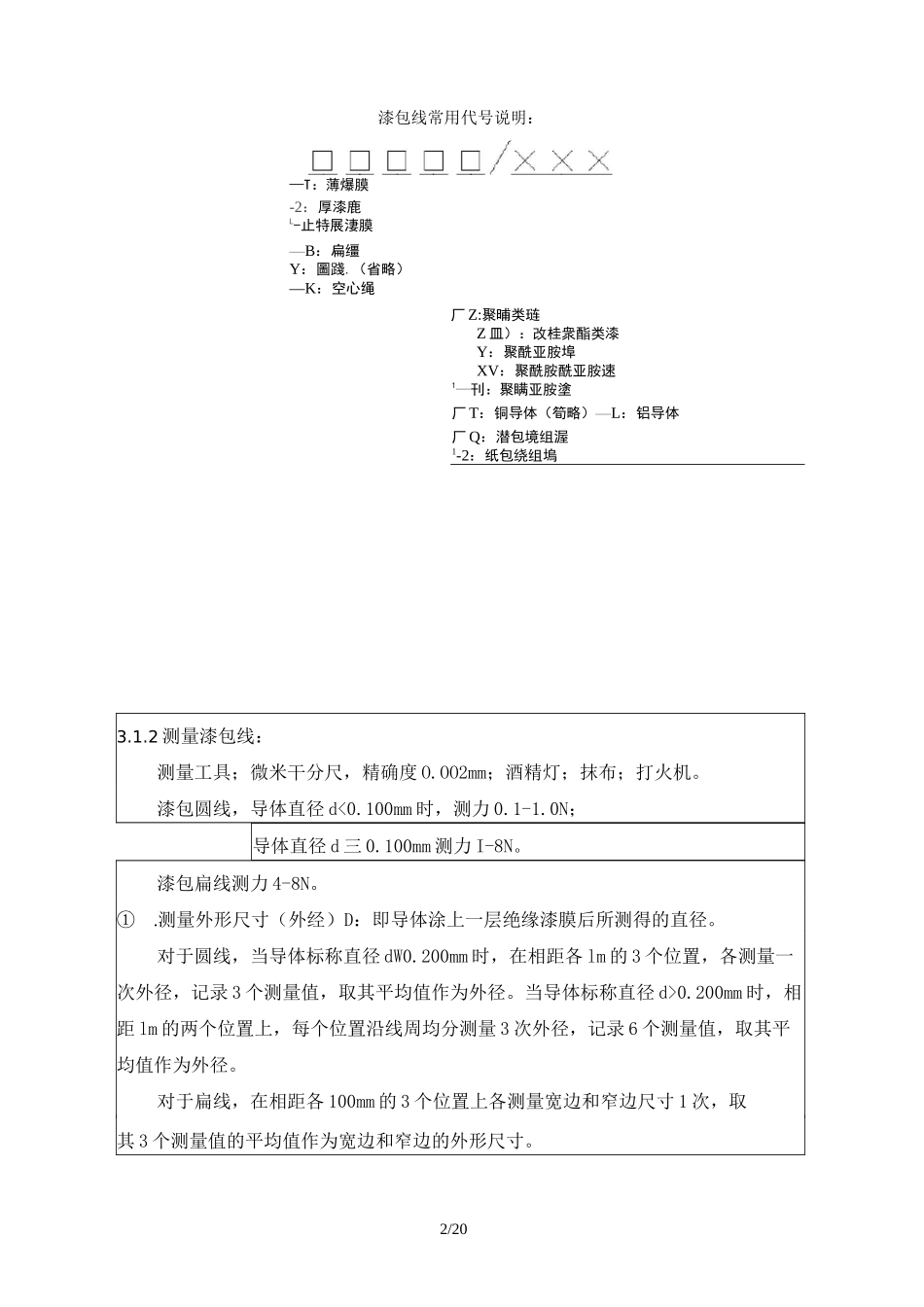

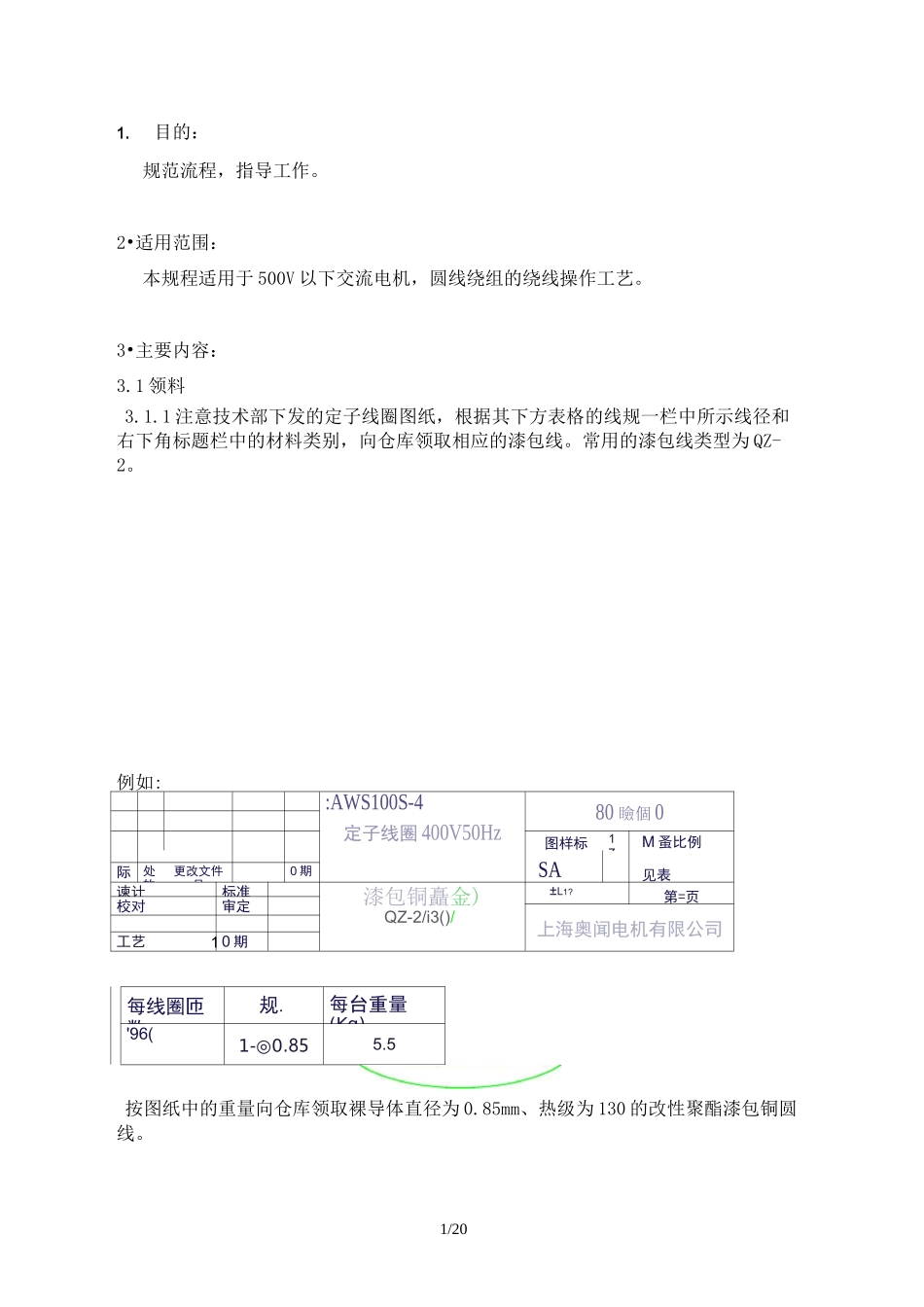

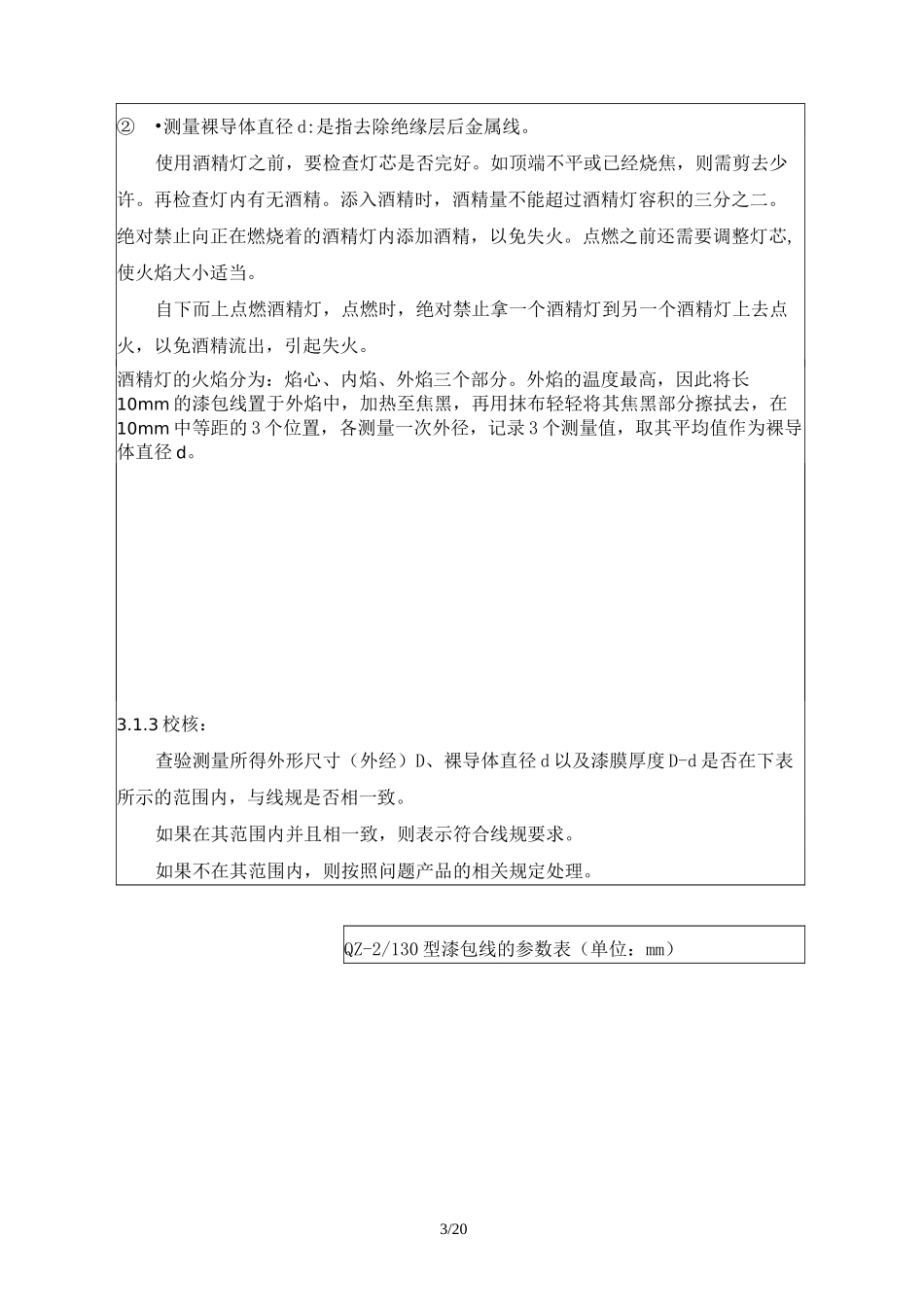

1/201.目的：规范流程，指导工作。2•适用范围：本规程适用于 500V 以下交流电机，圆线绕组的绕线操作工艺。3•主要内容：3.1 领料3.1.1 注意技术部下发的定子线圈图纸，根据其下方表格的线规一栏中所示线径和右下角标题栏中的材料类别，向仓库领取相应的漆包线。常用的漆包线类型为 QZ-2。例如::AWS100S-4定子线圈 400V50Hz80 瞼個 0图样标17,M 蚤比例SA见表际记处软更改文件号0 期谏计标准漆包铜矗金)QZ-2/i3()/±L1?第=页校对审定上海奥闻电机有限公司工艺1 0 期每线圈匝数规.每台重量(Kg)'96(1-◎0.855.5按图纸中的重量向仓库领取裸导体直径为 0.85mm、热级为 130 的改性聚酯漆包铜圆线。2/20漆包线常用代号说明：—T：薄爆膜-2：厚漆鹿L-止特展淒膜—B：扁缰Y：圖踐.（省略）—K：空心绳厂 Z:聚晡类琏Z 皿）：改桂衆酯类漆Y：聚酰亚胺埠XV：聚酰胺酰亚胺速1—刊：聚瞒亚胺塗厂 T：铜导体（筍略）—L：铝导体厂 Q：潜包境组渥1-2：纸包绕组塢3.1.2 测量漆包线：测量工具；微米干分尺，精确度 O.OO2mm；酒精灯；抹布；打火机。漆包圆线，导体直径 d<0.100mm 时，测力 0.1-1.0N；导体直径 d 三 0.100mm 测力 I-8N。漆包扁线测力 4-8N。①.测量外形尺寸（外经）D：即导体涂上一层绝缘漆膜后所测得的直径。对于圆线，当导体标称直径 dW0.200mm 时，在相距各 lm 的 3 个位置，各测量一次外径，记录 3 个测量值，取其平均值作为外径。当导体标称直径 d>0.200mm 时，相距 lm 的两个位置上，每个位置沿线周均分测量 3 次外径，记录 6 个测量值，取其平均值作为外径。对于扁线，在相距各 100mm 的 3 个位置上各测量宽边和窄边尺寸 1 次，取其 3 个测量值的平均值作为宽边和窄边的外形尺寸。3/20②•测量裸导体直径 d:是指去除绝缘层后金属线。使用酒精灯之前，要检查灯芯是否完好。如顶端不平或已经烧焦，则需剪去少许。再检查灯内有无酒精。添入酒精时，酒精量不能超过酒精灯容积的三分之二。绝对禁止向正在燃烧着的酒精灯内添加酒精，以免失火。点燃之前还需要调整灯芯,使火焰大小适当。自下而上点燃酒精灯，点燃时，绝对禁止拿一个酒精灯到另一个酒精灯上去点火，以免酒精流出，引起失火。酒精灯的火焰分为：焰心、内焰、外焰三个部分。外焰的温度最高，因此将长10mm 的漆包线置于外焰中，加热至焦黑，再用抹布轻轻将其焦黑部分擦拭去，在10mm 中等距的 3 个位置，各测量一次外径，记录...
