化学水区域临时受电方案

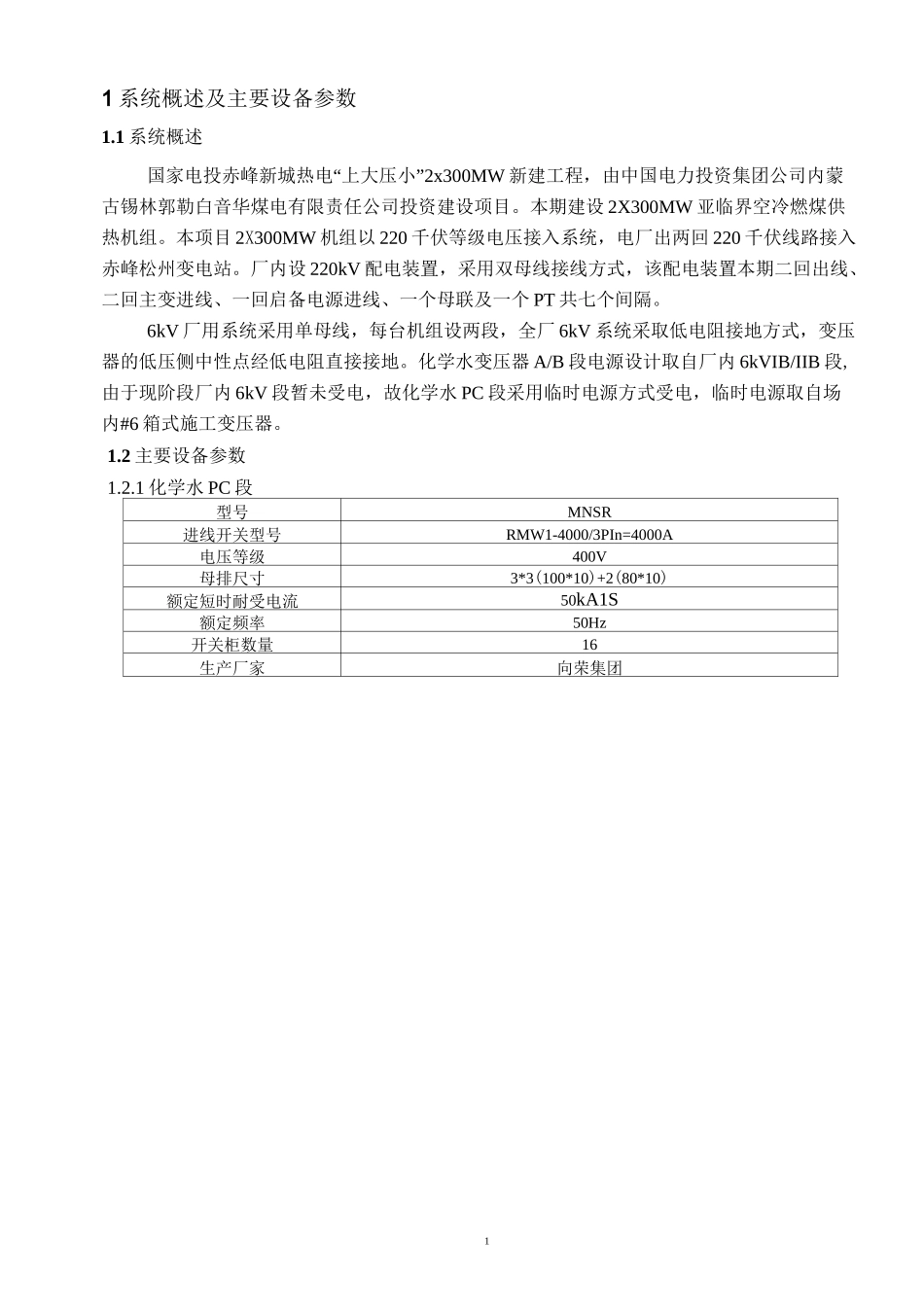

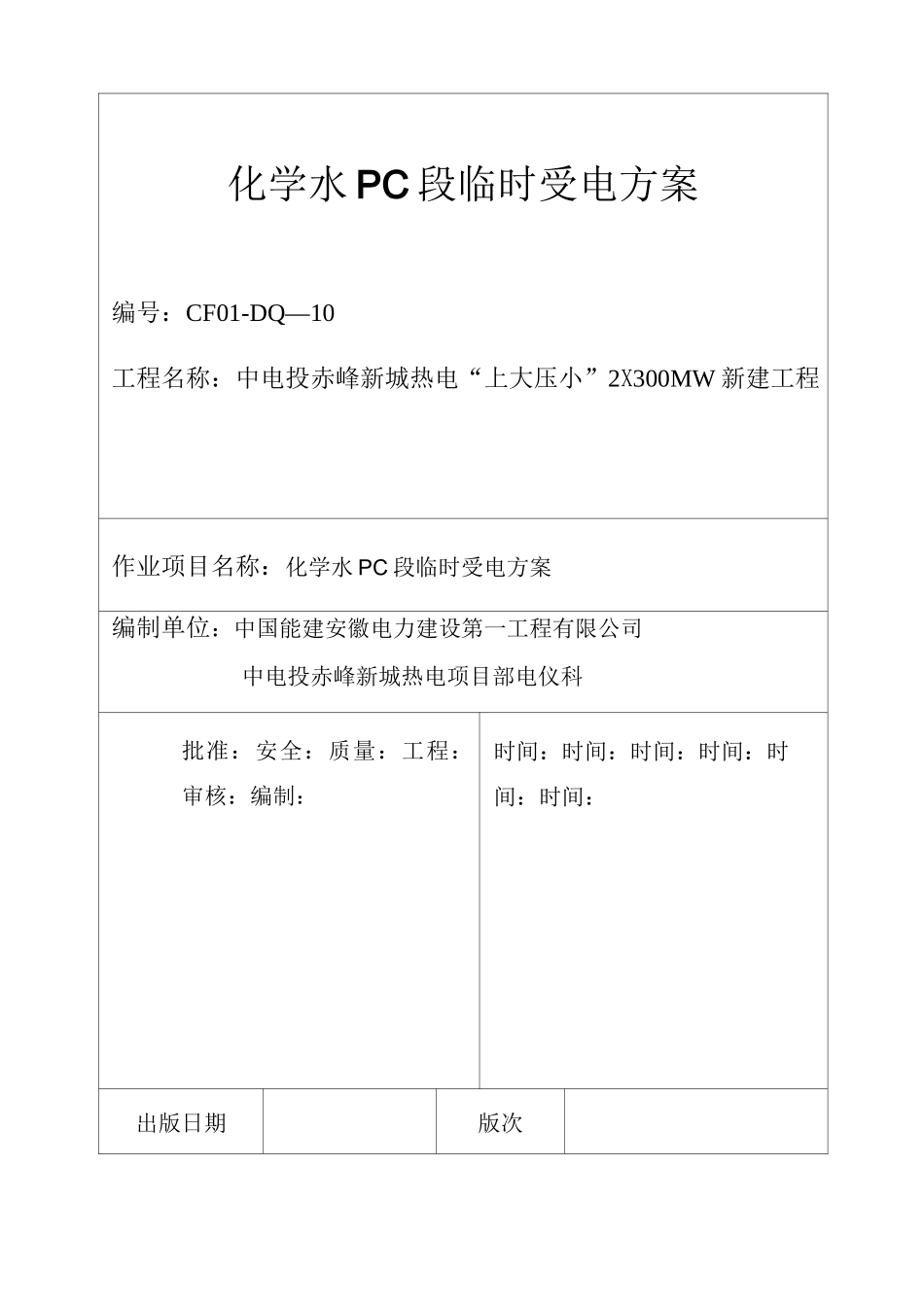

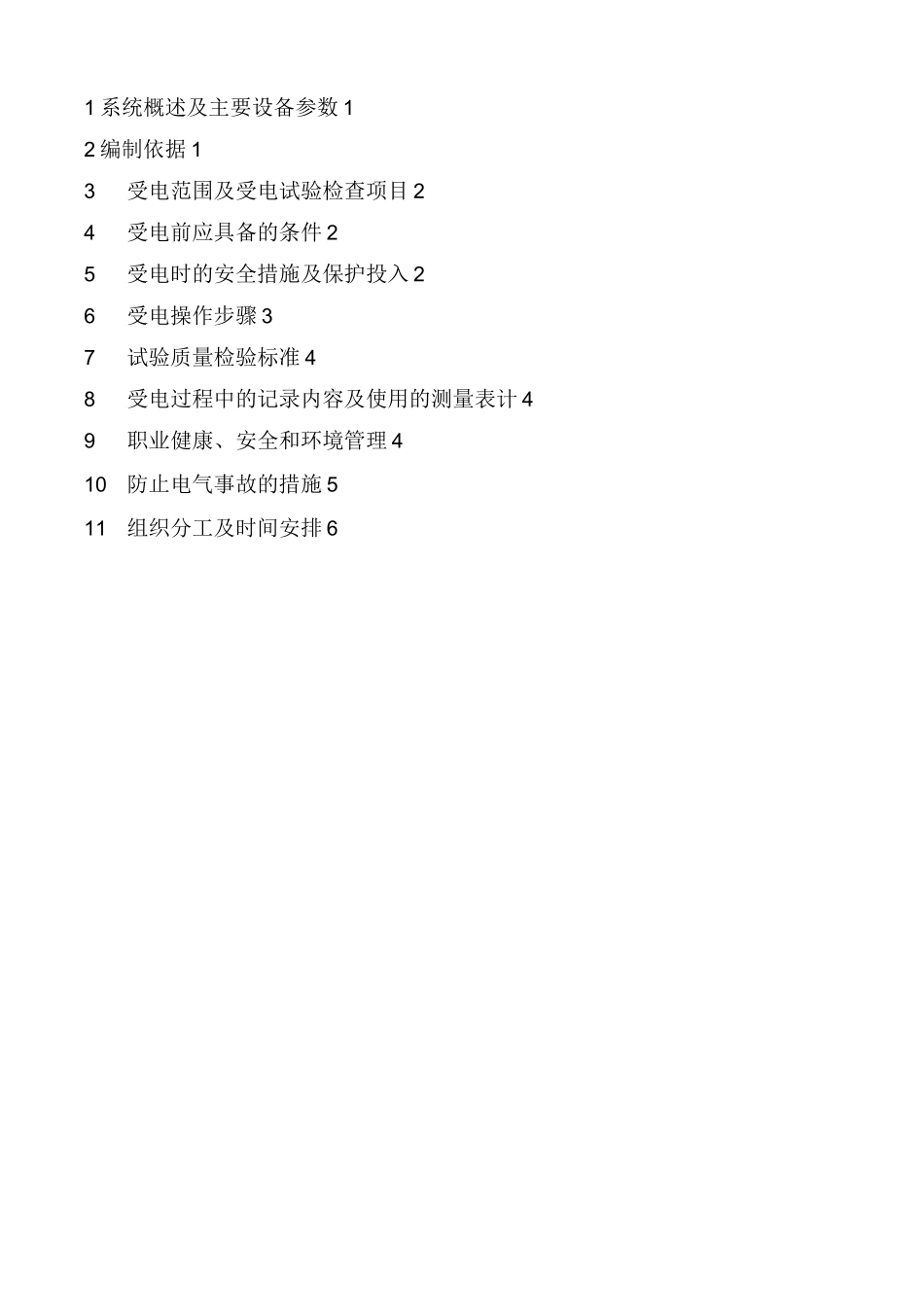

化学水 PC 段临时受电方案编号：CF01-DQ—10工程名称：中电投赤峰新城热电“上大压小”2X300MW 新建工程作业项目名称：化学水 PC 段临时受电方案编制单位：中国能建安徽电力建设第一工程有限公司中电投赤峰新城热电项目部电仪科批准：安全：质量：工程：审核：编制：时间：时间：时间：时间：时间：时间：出版日期版次1 系统概述及主要设备参数 12 编制依据 13受电范围及受电试验检查项目 24受电前应具备的条件 25受电时的安全措施及保护投入 26受电操作步骤 37试验质量检验标准 48受电过程中的记录内容及使用的测量表计 49职业健康、安全和环境管理 410防止电气事故的措施 511组织分工及时间安排 611 系统概述及主要设备参数1.1 系统概述国家电投赤峰新城热电“上大压小”2x300MW 新建工程，由中国电力投资集团公司内蒙古锡林郭勒白音华煤电有限责任公司投资建设项目。本期建设 2X300MW 亚临界空冷燃煤供热机组。本项目 2X300MW 机组以 220 千伏等级电压接入系统，电厂出两回 220 千伏线路接入赤峰松州变电站。厂内设 220kV 配电装置，采用双母线接线方式，该配电装置本期二回出线、二回主变进线、一回启备电源进线、一个母联及一个 PT 共七个间隔。6kV 厂用系统采用单母线，每台机组设两段，全厂 6kV 系统采取低电阻接地方式，变压器的低压侧中性点经低电阻直接接地。化学水变压器 A/B 段电源设计取自厂内 6kVIB/IIB 段,由于现阶段厂内 6kV 段暂未受电，故化学水 PC 段采用临时电源方式受电，临时电源取自场内#6 箱式施工变压器。1.2 主要设备参数1.2.1 化学水 PC 段型号MNSR进线开关型号RMW1-4000/3PIn=4000A电压等级400V母排尺寸3*3(100*10)+2(80*10)额定短时耐受电流50kA1S额定频率50Hz开关柜数量16生产厂家向荣集团化学水段配置接线图化学水段配置接线图3化学水段一次系统图?l^6kV1BBB14VOBHT092500kVA6±2X25%/0,+kV101105135z80180^15CAftOBGJ?l^6kV2BBBB,A610617"「2012OSi^mBSOHGK2D2.7 国家电网生［2003)237 号《发电厂并网运行安全性评价》2.8DL5009.1-2014《电力建设安全工作规程第 1 部分：火力发电厂》2.9国家能源局《防止电力生产事故的二十五项重点要求》--2014 年2.10 国家电力调度通讯公司 222-2005《十八项反措继电保护专业重点实施要求2.11 国电电源［2002］49 号《电力建设安全健康与环境管理工作规定》2.12GB50150-2006《电气装置安装工程电气设备交接试验标准...
