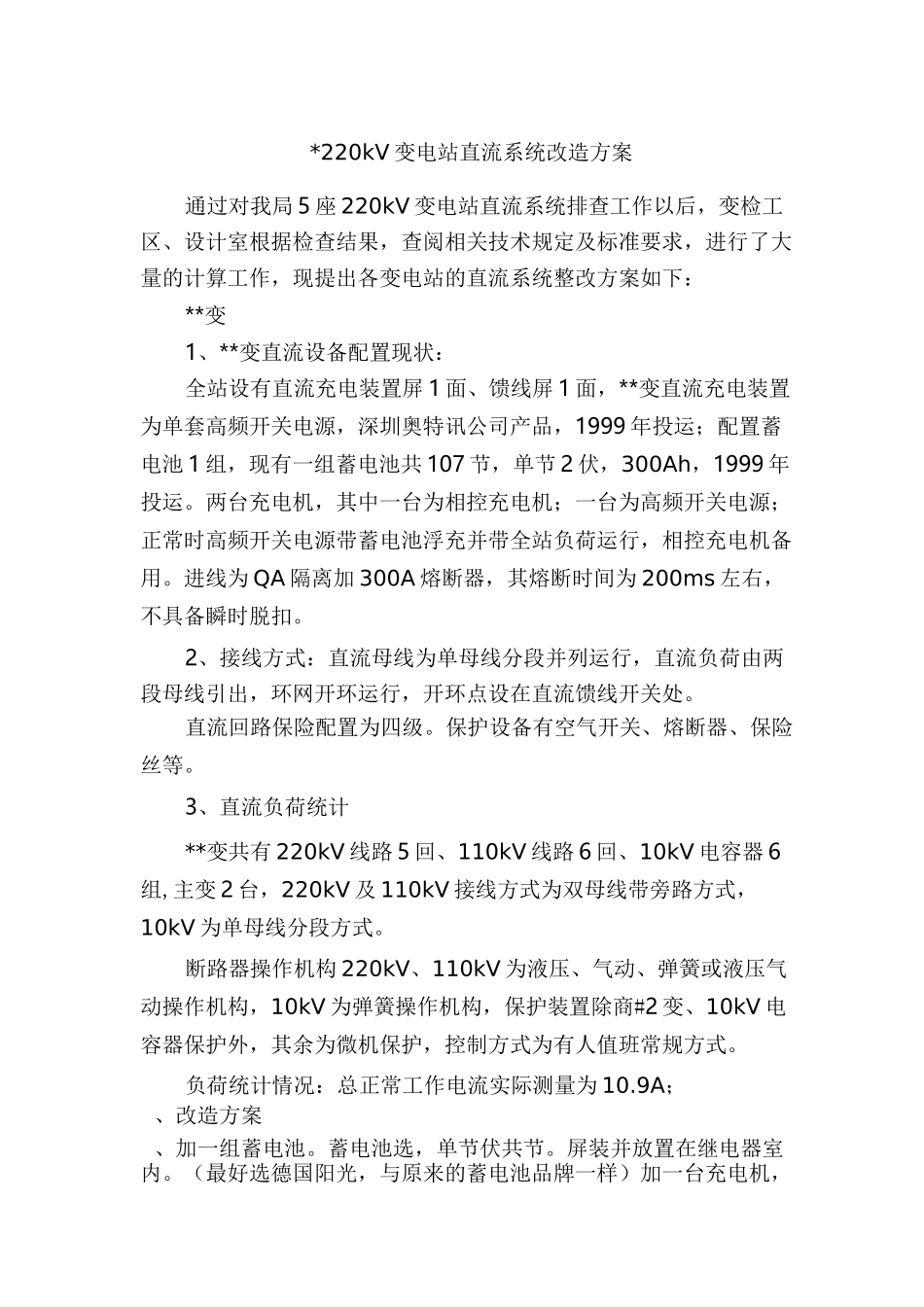

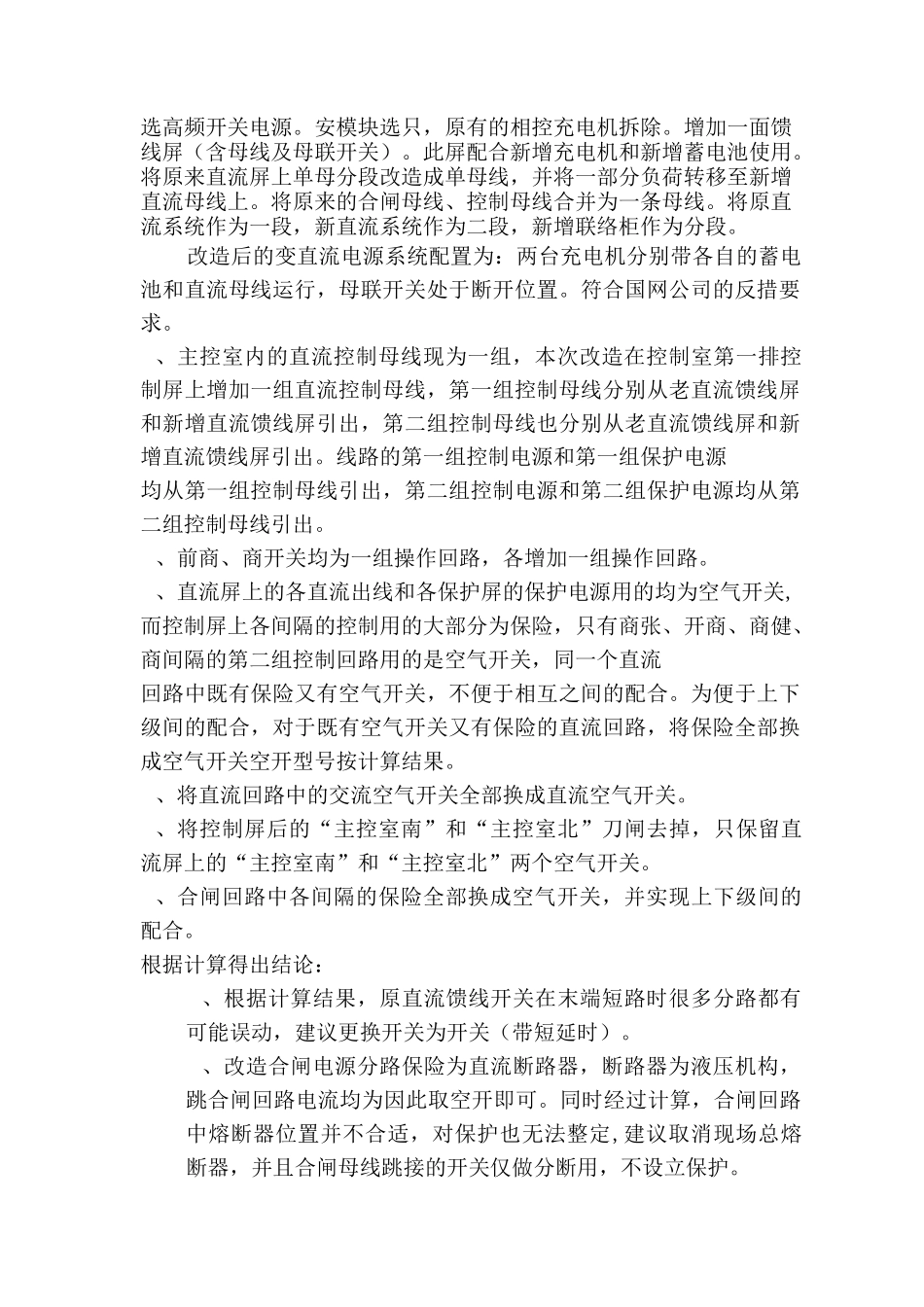

*220kV 变电站直流系统改造方案通过对我局 5 座 220kV 变电站直流系统排查工作以后，变检工区、设计室根据检查结果，查阅相关技术规定及标准要求，进行了大量的计算工作，现提出各变电站的直流系统整改方案如下：**变1、**变直流设备配置现状：全站设有直流充电装置屏 1 面、馈线屏 1 面，**变直流充电装置为单套高频开关电源，深圳奥特讯公司产品，1999 年投运；配置蓄电池 1 组，现有一组蓄电池共 107 节，单节 2 伏，300Ah，1999 年投运。两台充电机，其中一台为相控充电机；一台为高频开关电源；正常时高频开关电源带蓄电池浮充并带全站负荷运行，相控充电机备用。进线为 QA 隔离加 300A 熔断器，其熔断时间为 200ms 左右，不具备瞬时脱扣。2、接线方式：直流母线为单母线分段并列运行，直流负荷由两段母线引出，环网开环运行，开环点设在直流馈线开关处。直流回路保险配置为四级。保护设备有空气开关、熔断器、保险丝等。3、直流负荷统计**变共有 220kV 线路 5 回、110kV 线路 6 回、10kV 电容器 6组,主变 2 台，220kV 及 110kV 接线方式为双母线带旁路方式，10kV 为单母线分段方式。断路器操作机构 220kV、110kV 为液压、气动、弹簧或液压气动操作机构，10kV 为弹簧操作机构，保护装置除商#2 变、10kV 电容器保护外，其余为微机保护，控制方式为有人值班常规方式。负荷统计情况：总正常工作电流实际测量为 10.9A；、改造方案、加一组蓄电池。蓄电池选，单节伏共节。屏装并放置在继电器室内。（最好选德国阳光，与原来的蓄电池品牌一样）加一台充电机，选高频开关电源。安模块选只，原有的相控充电机拆除。增加一面馈线屏（含母线及母联开关）。此屏配合新增充电机和新增蓄电池使用。将原来直流屏上单母分段改造成单母线，并将一部分负荷转移至新增直流母线上。将原来的合闸母线、控制母线合并为一条母线。将原直流系统作为一段，新直流系统作为二段，新增联络柜作为分段。改造后的变直流电源系统配置为：两台充电机分别带各自的蓄电池和直流母线运行，母联开关处于断开位置。符合国网公司的反措要求。、主控室内的直流控制母线现为一组，本次改造在控制室第一排控制屏上增加一组直流控制母线，第一组控制母线分别从老直流馈线屏和新增直流馈线屏引出，第二组控制母线也分别从老直流馈线屏和新增直流馈线屏引出。线路的第一组控制电源和第一组保护电源均从第一组控制母线引出，第二组控制电源和...
