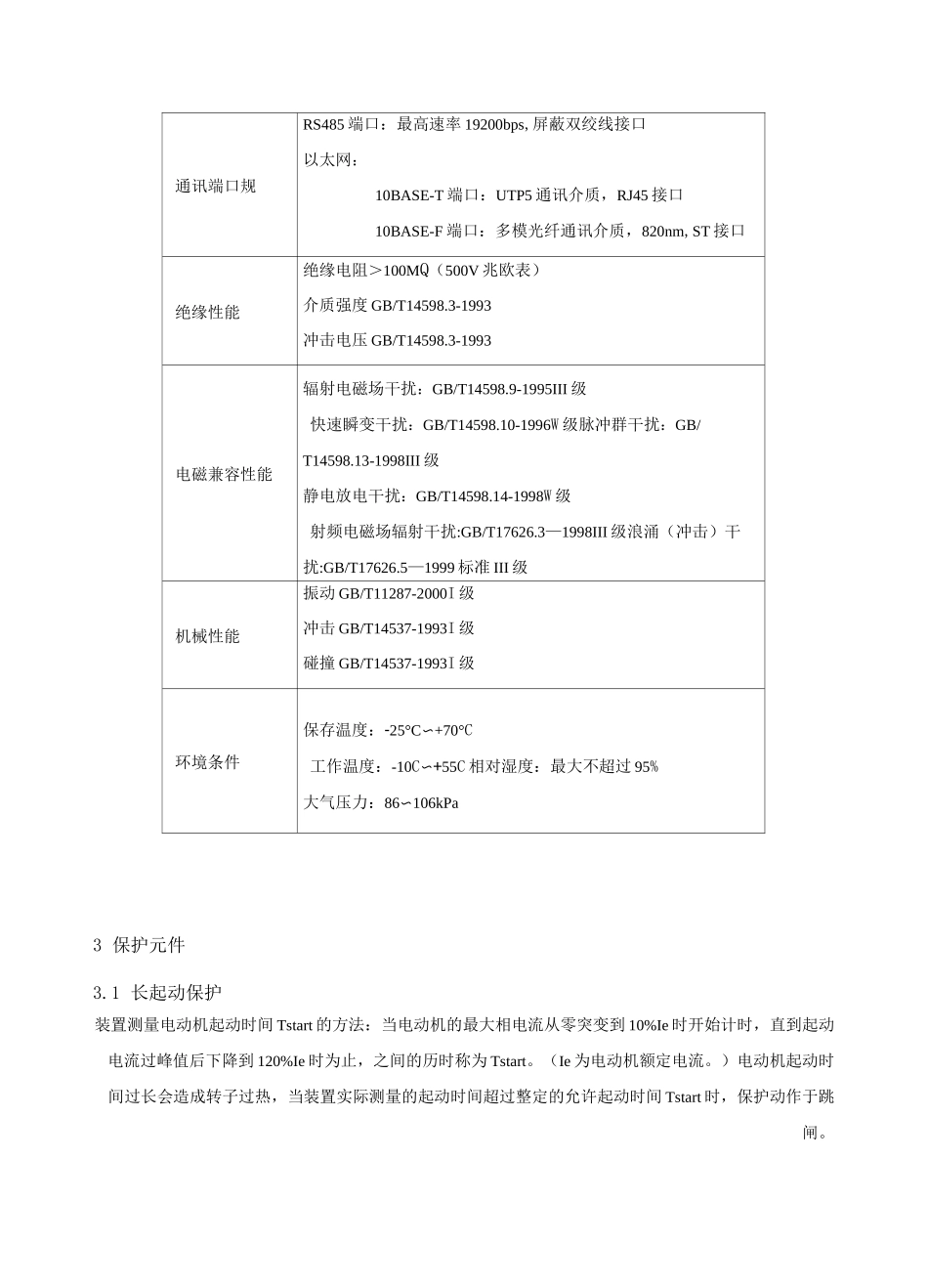

CSC237A 数字式电动机综合保护测控装置1 装置简介本装置适用于 10kV 及以下各种中性点非直接接地系统，作为大中型异步电动机（数百千瓦以上）相间故障、过负荷、堵转等综合保护。可在开关柜就地安装。2 主要功能及技术参能2.1 保护功能■反应相间故障的速断保护■反应堵转的过电流保护■过负荷保护（可选择跳闸或仅告警发信）■长起动保护■过热保护（过热跳闸、过热告警、热积累记忆功能）■不平衡保护（断相/反相，负序过流保护，可选择定时限或反时限）■接地保护（零序过流保护，可选择跳闸或仅告警发信）■低电压保护■ F-C 过流闭锁■非电量保护2.2 测控功能■ 15 路开入遥信采集、装置遥信变位、事故遥信■正常断路器遥控分合■ Ua、Ub、Uc、Ia、Ic、P、Q、COS 巾等模拟量的遥测■各种事件 SOE 等2.3 技术参数额定参数直流电压：220V/110V 交流电压：ioov 或 1oo/（3v交流电流：1A/5A系统频率：50Hz/60Hz功率消耗直流回路：＜15W交流电压回路：＜0.15VA/相交流电流回路：＜0.25VA/相过载能力交流电流：2In 持续工作20In 允许 10s40In 允许 1s交流电压：1.2Un 持续工作1.4Un 允许 10s继电器触点容量跳合闸出口：5A，DC220V（吸合）信号触点：1A,DC220V（吸合）跳合闸电流跳闸电流：0.5〜4A合闸电流：0.5〜4A定时限过流元件电流定值：0.2In〜20In时间定值：0〜20S定值误差：＜5%整定值精确工作围电压：0.4V〜120V电流：0.04In〜30In动作时间过流速断：V40ms（2 倍整定值）监视报告性能事件记录分辨率：W1msGPS 对时精度：W1ms测量表计精度电流、电压：0.2 级功率、电度：0.5 级通讯端口规RS485 端口：最高速率 19200bps,屏蔽双绞线接口以太网：10BASE-T 端口：UTP5 通讯介质，RJ45 接口10BASE-F 端口：多模光纤通讯介质，820nm,ST 接口绝缘性能绝缘电阻＞100MQ（500V 兆欧表）介质强度 GB/T14598.3-1993冲击电压 GB/T14598.3-1993电磁兼容性能辐射电磁场干扰：GB/T14598.9-1995III 级快速瞬变干扰：GB/T14598.10-1996W 级脉冲群干扰：GB/T14598.13-1998III 级静电放电干扰：GB/T14598.14-1998W 级射频电磁场辐射干扰:GB/T17626.3—1998III 级浪涌（冲击）干扰:GB/T17626.5—1999 标准 III 级机械性能振动 GB/T11287-2000I 级冲击 GB/T14537-1993I 级碰撞 GB/T14537-1993I 级环境条件保存温度：-25°C〜+70°C工作温度：-10C〜+55C 相对湿度：最大不超过 95%大气压力：86〜106kPa3 ...
