配网自动化终端设备(DTU、FTU、TTU、RTU)的定义、特点、功能及区别

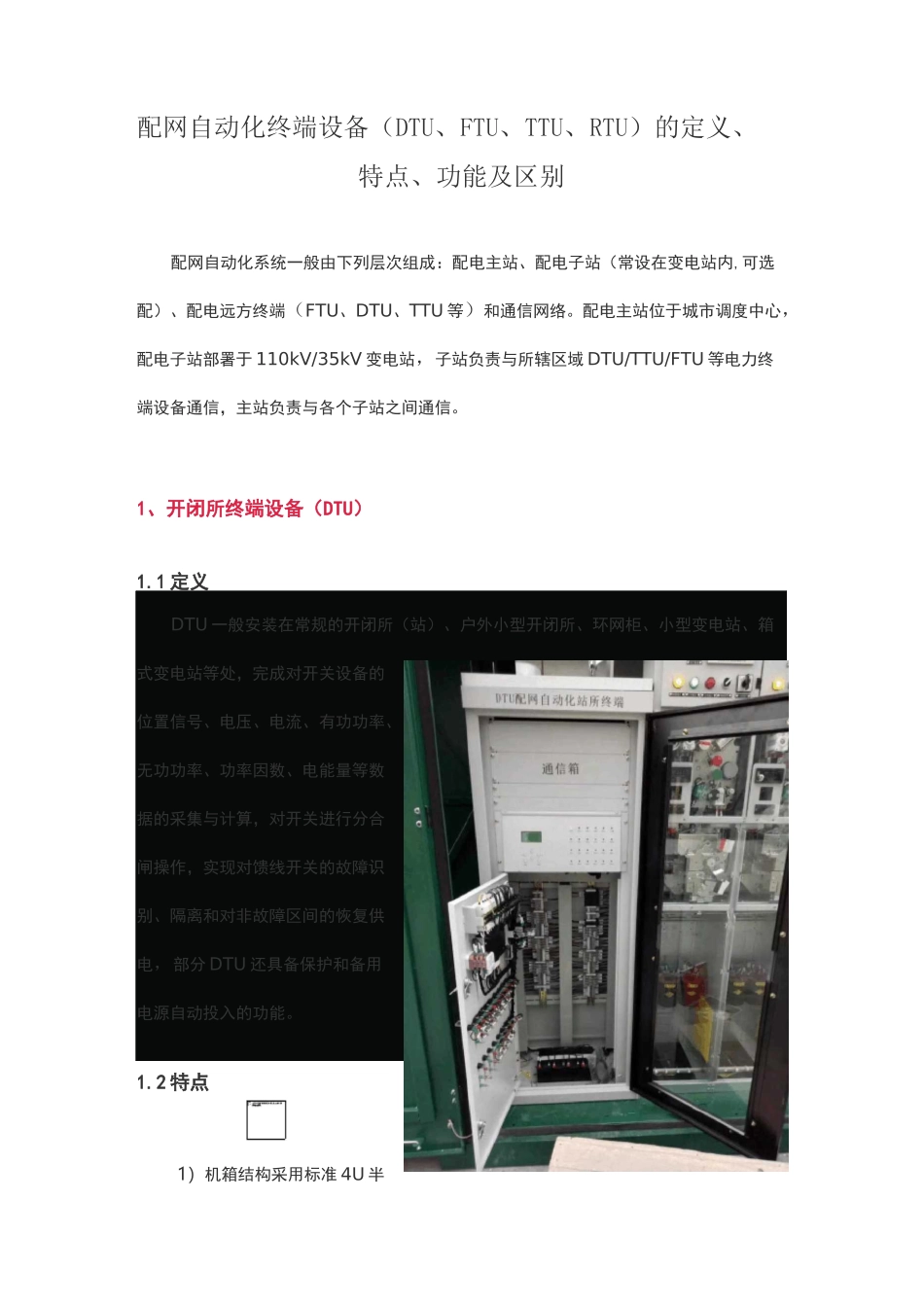

配网自动化终端设备(DTU、FTU、TTU、RTU)的定义、特点、功能及区别_第1页
1/14

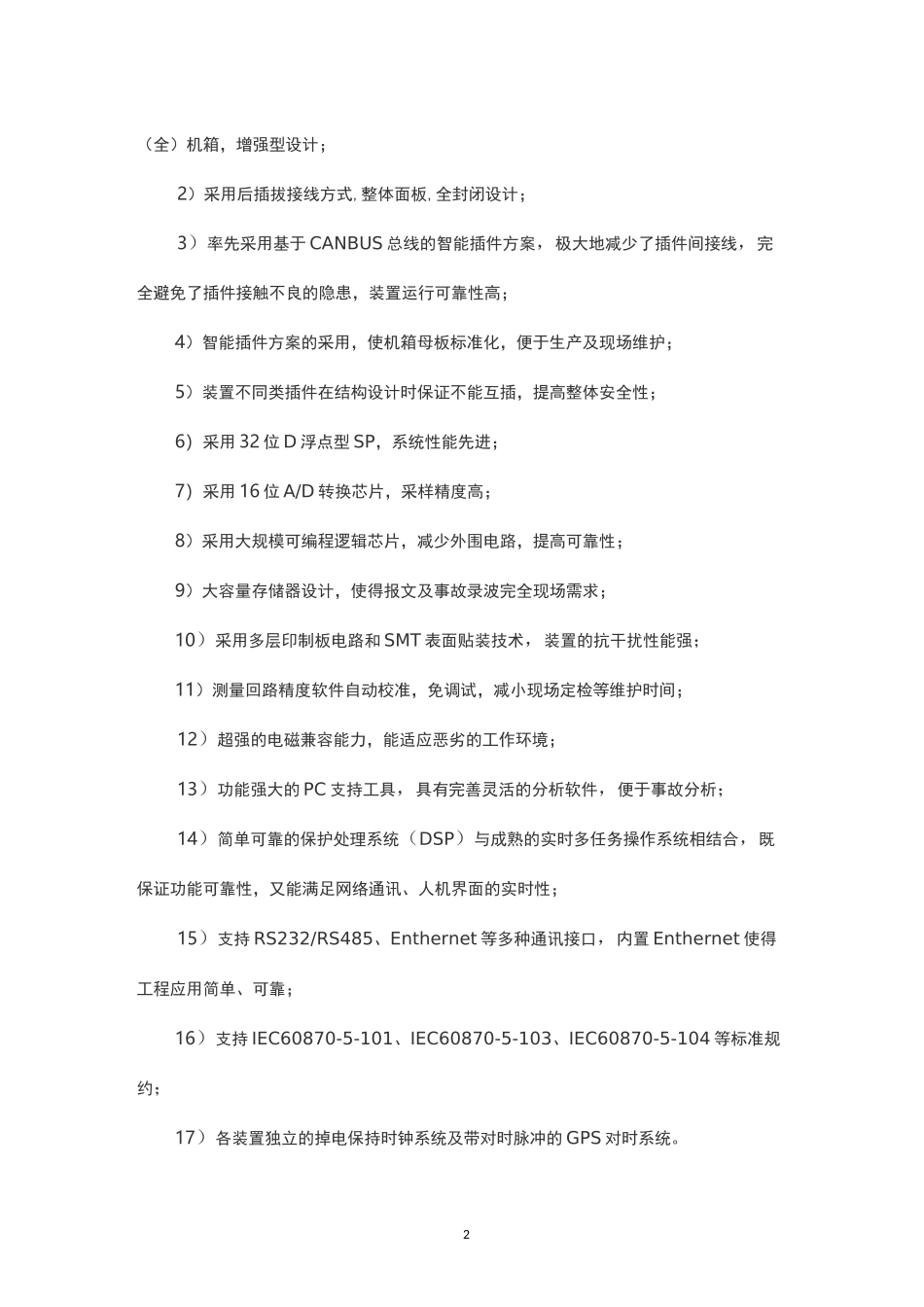

配网自动化终端设备(DTU、FTU、TTU、RTU)的定义、特点、功能及区别_第2页
2/14
配网自动化终端设备(DTU、FTU、TTU、RTU)的定义、特点、功能及区别_第3页
3/14

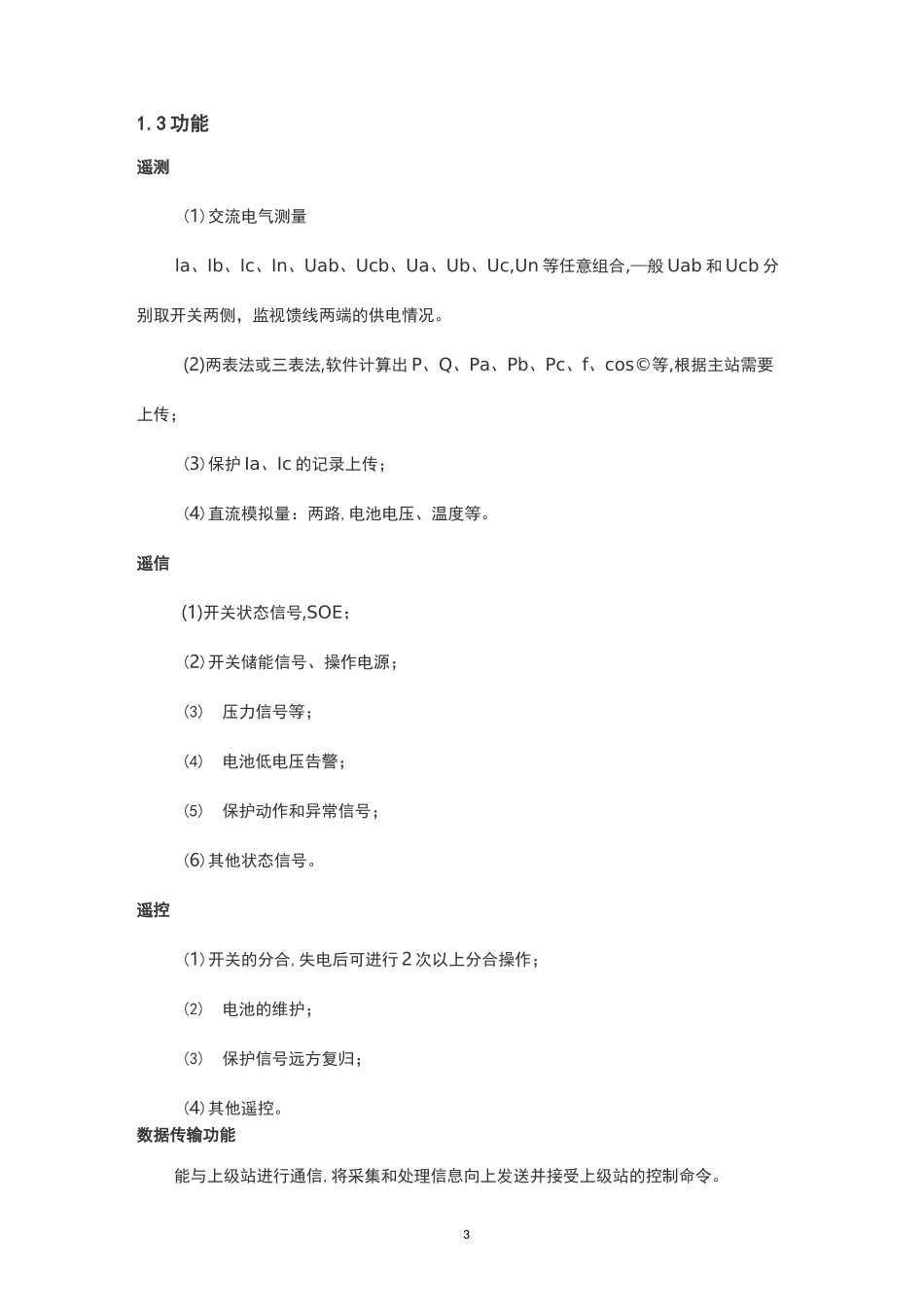

配网自动化终端设备(DTU、FTU、TTU、RTU)的定义、特点、功能及区别配网自动化系统一般由下列层次组成:配电主站、配电子站(常设在变电站内,可选配)、配电远方终端(FTU、DTU、TTU 等)和通信网络。配电主站位于城市调度中心,配电子站部署于 110kV/35kV 变电站,子站负责与所辖区域 DTU/TTU/FTU 等电力终端设备通信,主站负责与各个子站之间通信。1、开闭所终端设备(DTU)1.1 定义DTU 一般安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电,部分 DTU 还具备保护和备用电源自动投入的功能。1.2 特点1)机箱结构采用标准 4U 半2(全)机箱,增强型设计;2)采用后插拔接线方式,整体面板,全封闭设计;3)率先采用基于 CANBUS 总线的智能插件方案,极大地减少了插件间接线,完全避免了插件接触不良的隐患,装置运行可靠性高;4)智能插件方案的采用,使机箱母板标准化,便于生产及现场维护;5)装置不同类插件在结构设计时保证不能互插,提高整体安全性;6)采用 32 位 D 浮点型 SP,系统性能先进;7)采用 16 位 A/D 转换芯片,采样精度高;8)采用大规模可编程逻辑芯片,减少外围电路,提高可靠性;9)大容量存储器设计,使得报文及事故录波完全现场需求;10)采用多层印制板电路和 SMT 表面贴装技术,装置的抗干扰性能强;11)测量回路精度软件自动校准,免调试,减小现场定检等维护时间;12)超强的电磁兼容能力,能适应恶劣的工作环境;13)功能强大的 PC 支持工具,具有完善灵活的分析软件,便于事故分析;14)简单可靠的保护处理系统(DSP)与成熟的实时多任务操作系统相结合,既保证功能可靠性,又能满足网络通讯、人机界面的实时性;15)支持 RS232/RS485、Enthernet 等多种通讯接口,内置 Enthernet 使得工程应用简单、可靠;16)支持 IEC60870-5-101、IEC60870-5-103、IEC60870-5-104 等标准规约;17)各装置独立的掉电保持时钟系统及带对时脉冲的 GPS 对时系统。31.3 功能遥测(1)交流电气测量la、Ib、Ic、In、Uab、Ucb、Ua、Ub、Uc,Un 等任意组合,—般 Uab 和 Ucb 分别取开关两侧,监视馈线两端的供电情况。(2)两表法或三表法,软件计算出 P、Q、Pa、Pb、Pc、f、cos©等,根...
