ZPS8型旋转式压片机说明书

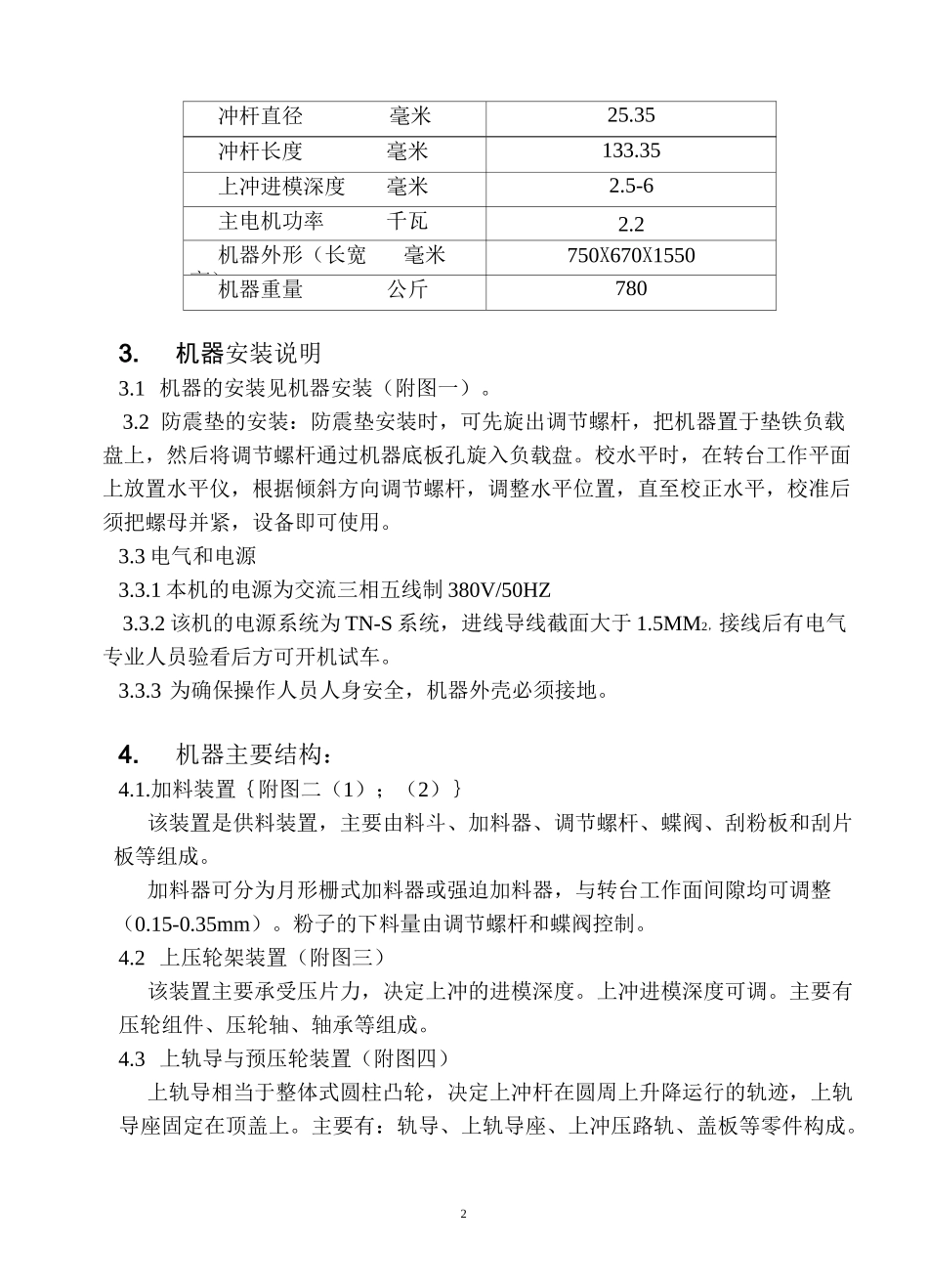

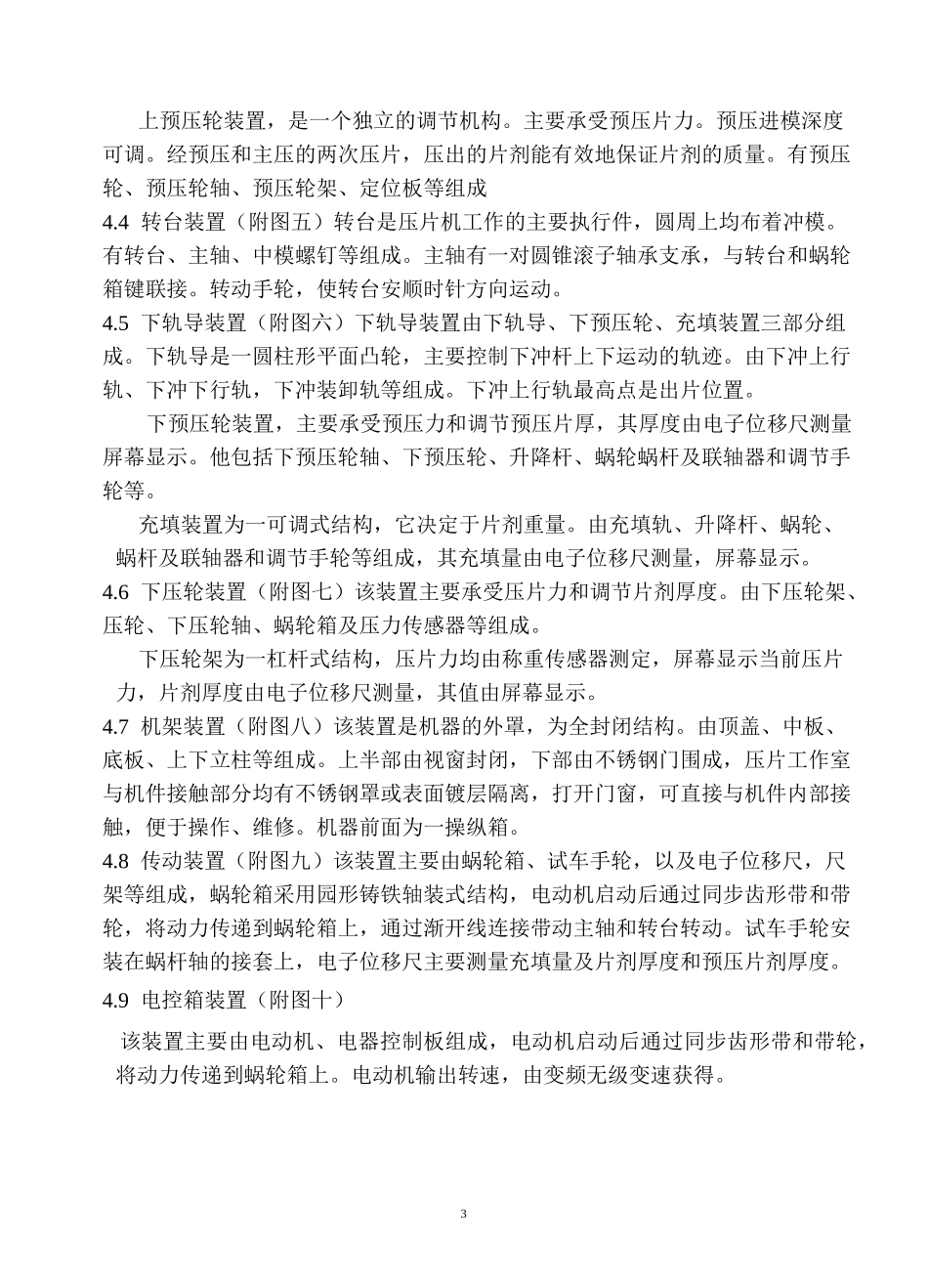

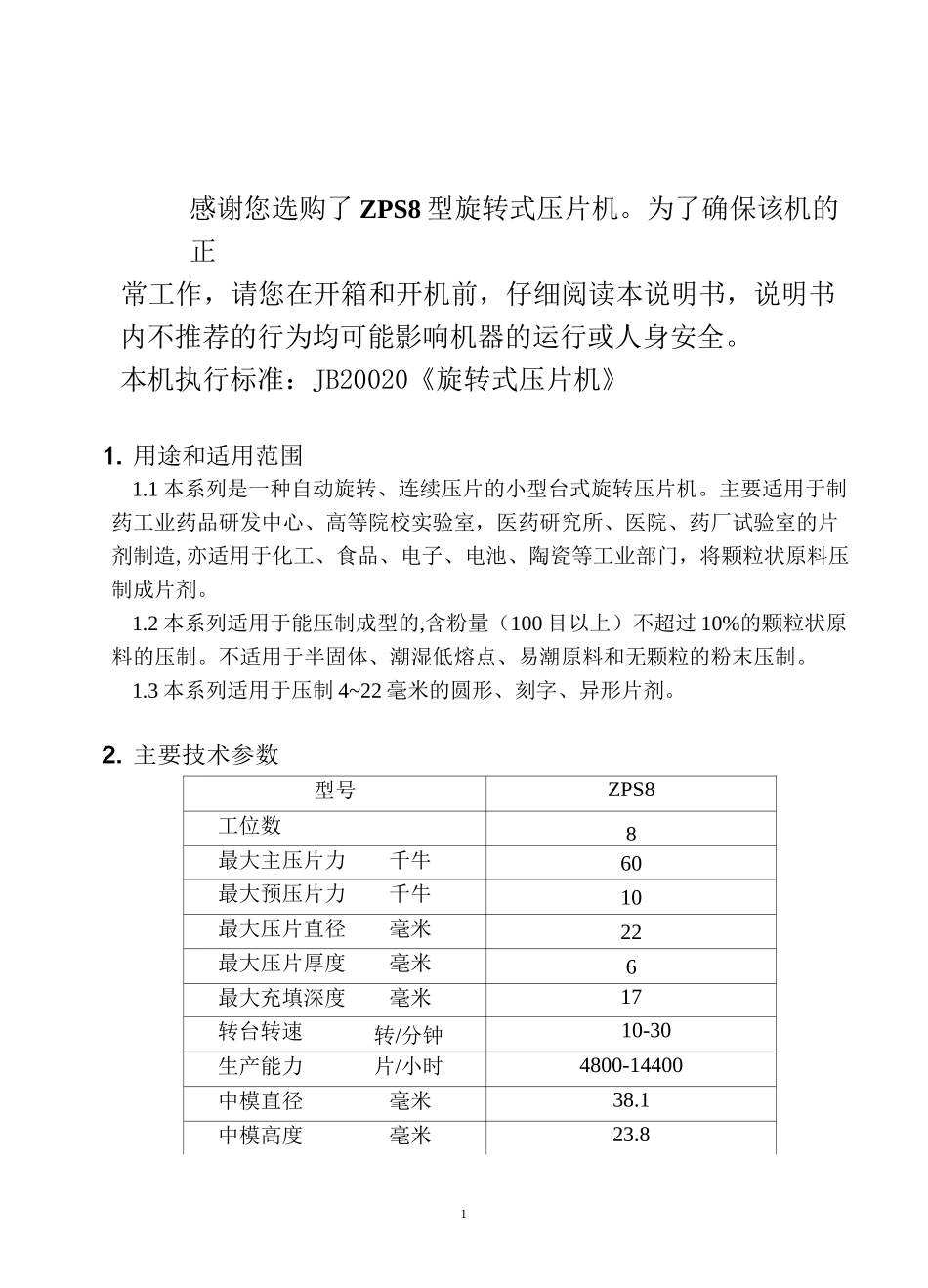

1感谢您选购了 ZPS8 型旋转式压片机。为了确保该机的正常工作，请您在开箱和开机前，仔细阅读本说明书，说明书内不推荐的行为均可能影响机器的运行或人身安全。本机执行标准：JB20020《旋转式压片机》1. 用途和适用范围1.1 本系列是一种自动旋转、连续压片的小型台式旋转压片机。主要适用于制药工业药品研发中心、高等院校实验室，医药研究所、医院、药厂试验室的片剂制造,亦适用于化工、食品、电子、电池、陶瓷等工业部门，将颗粒状原料压制成片剂。1.2 本系列适用于能压制成型的,含粉量（100 目以上）不超过 10%的颗粒状原料的压制。不适用于半固体、潮湿低熔点、易潮原料和无颗粒的粉末压制。1.3 本系列适用于压制 4~22 毫米的圆形、刻字、异形片剂。2. 主要技术参数型号ZPS8工位数8最大主压片力千牛60最大预压片力千牛10最大压片直径毫米22最大压片厚度毫米6最大充填深度毫米17转台转速转/分钟10-30生产能力片/小时4800-14400中模直径毫米38.1中模高度毫米23.82冲杆直径毫米25.35冲杆长度毫米133.35上冲进模深度毫米2.5-6主电机功率千瓦2.2机器外形（长宽高）毫米750X670X1550机器重量公斤7803.机器安装说明3.1 机器的安装见机器安装（附图一）。3.2 防震垫的安装：防震垫安装时，可先旋出调节螺杆，把机器置于垫铁负载盘上，然后将调节螺杆通过机器底板孔旋入负载盘。校水平时，在转台工作平面上放置水平仪，根据倾斜方向调节螺杆，调整水平位置，直至校正水平，校准后须把螺母并紧，设备即可使用。3.3 电气和电源3.3.1 本机的电源为交流三相五线制 380V/50HZ3.3.2 该机的电源系统为 TN-S 系统，进线导线截面大于 1.5MM2，接线后有电气专业人员验看后方可开机试车。3.3.3 为确保操作人员人身安全，机器外壳必须接地。4.机器主要结构：4.1.加料装置｛附图二（1）；（2）｝该装置是供料装置，主要由料斗、加料器、调节螺杆、蝶阀、刮粉板和刮片板等组成。加料器可分为月形栅式加料器或强迫加料器，与转台工作面间隙均可调整（0.15-0.35mm）。粉子的下料量由调节螺杆和蝶阀控制。4.2 上压轮架装置（附图三）该装置主要承受压片力，决定上冲的进模深度。上冲进模深度可调。主要有压轮组件、压轮轴、轴承等组成。4.3 上轨导与预压轮装置（附图四）上轨导相当于整体式圆柱凸轮，决定上冲杆在圆周上升降运行的轨迹，上轨导座固定在顶盖上。主要有：轨导、上轨导座、上冲压路轨、盖板等零件构成。3上预压轮装置，是一个独立的...
