锅炉四管防磨喷涂方案

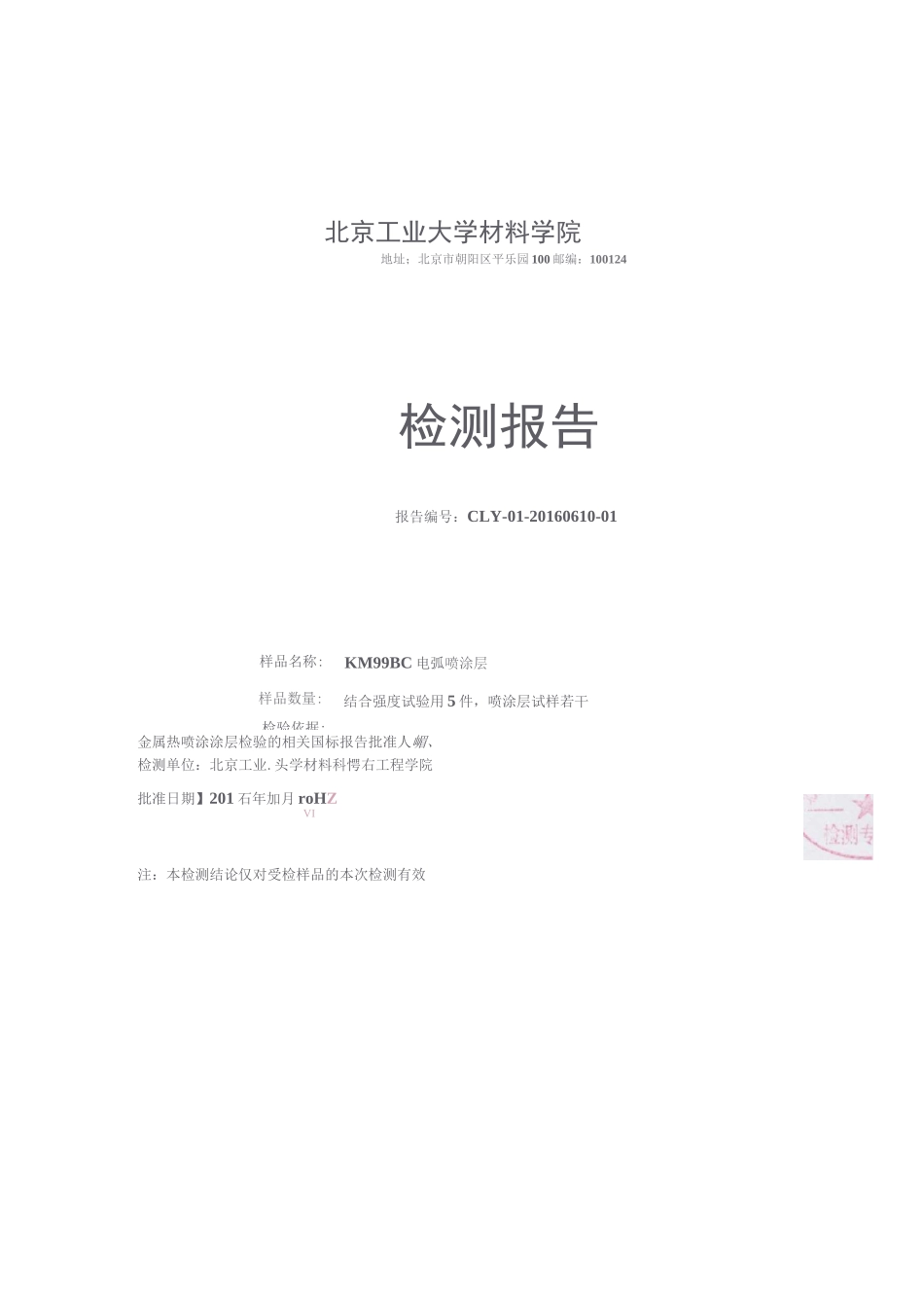

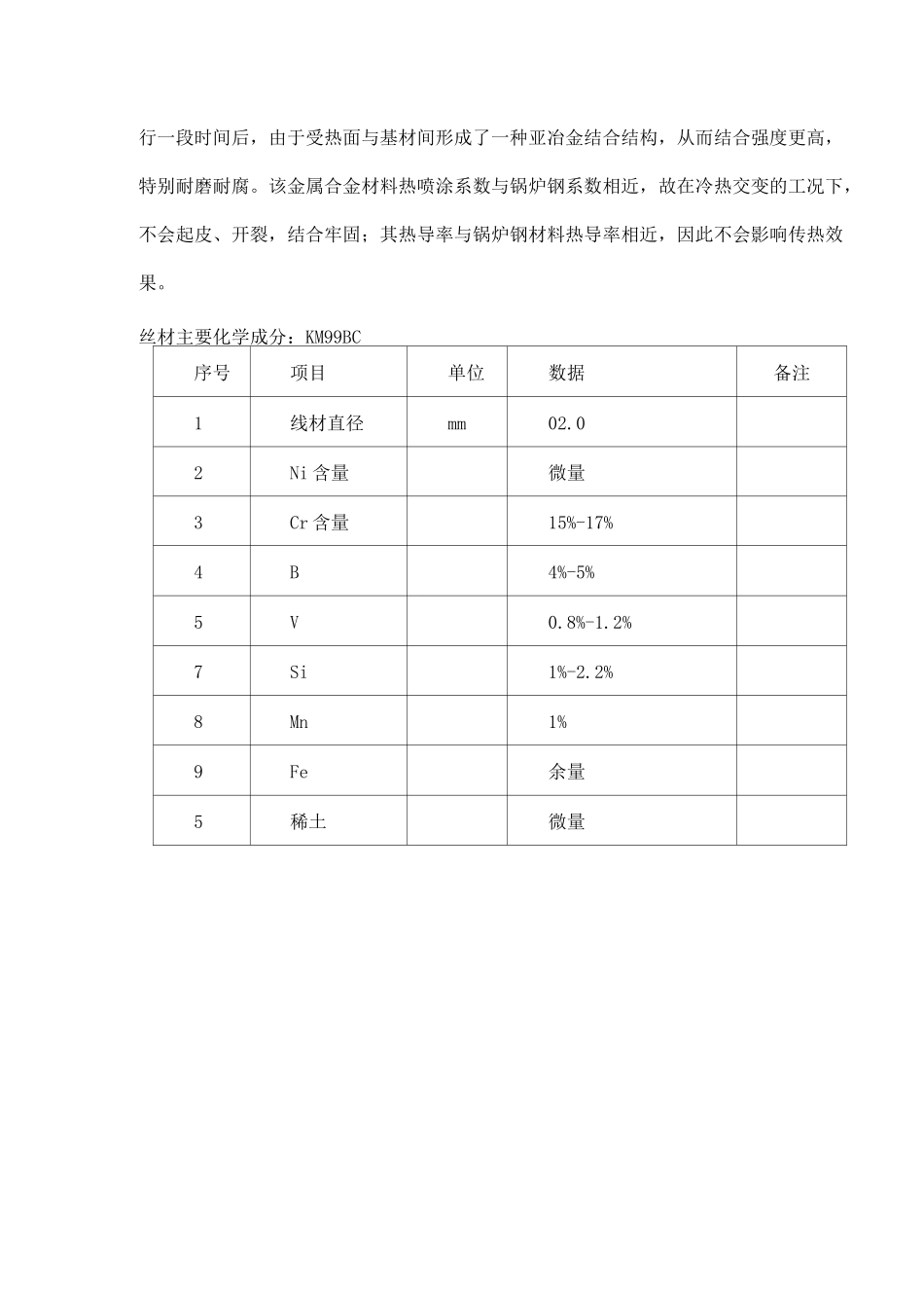

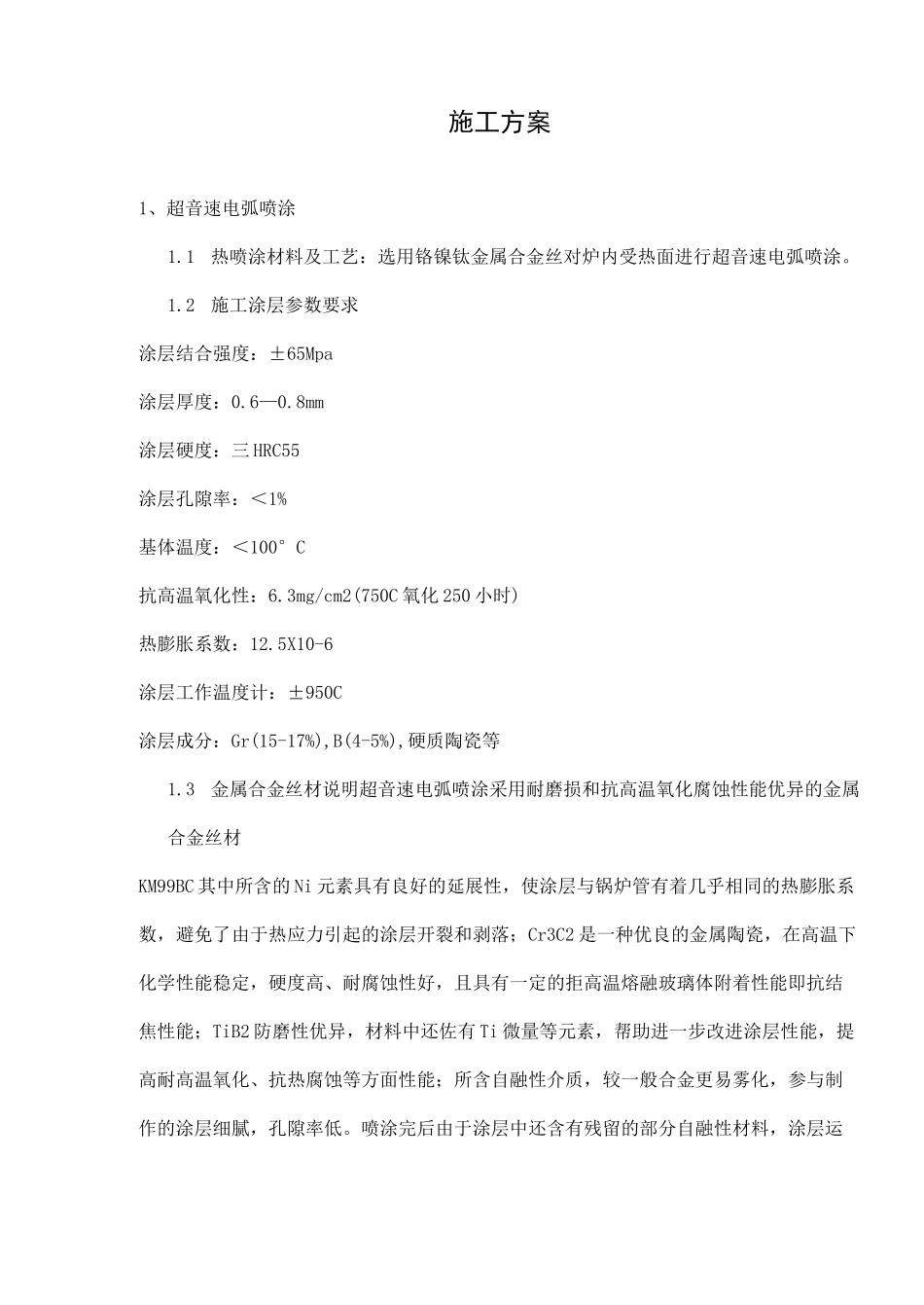

施工方案1、超音速电弧喷涂1.1热喷涂材料及工艺：选用铬镍钛金属合金丝对炉内受热面进行超音速电弧喷涂。1.2施工涂层参数要求涂层结合强度：±65Mpa涂层厚度：0.6—0.8mm涂层硬度：三 HRC55涂层孔隙率：＜1%基体温度：＜100°C抗高温氧化性：6.3mg/cm2(750C 氧化 250 小时)热膨胀系数：12.5X10-6涂层工作温度计：±950C涂层成分：Gr(15-17%),B(4-5%),硬质陶瓷等1.3金属合金丝材说明超音速电弧喷涂采用耐磨损和抗高温氧化腐蚀性能优异的金属合金丝材KM99BC 其中所含的 Ni 元素具有良好的延展性，使涂层与锅炉管有着几乎相同的热膨胀系数，避免了由于热应力引起的涂层开裂和剥落；Cr3C2 是一种优良的金属陶瓷，在高温下化学性能稳定，硬度高、耐腐蚀性好，且具有一定的拒高温熔融玻璃体附着性能即抗结焦性能；TiB2 防磨性优异，材料中还佐有 Ti 微量等元素，帮助进一步改进涂层性能，提高耐高温氧化、抗热腐蚀等方面性能；所含自融性介质，较一般合金更易雾化，参与制作的涂层细腻，孔隙率低。喷涂完后由于涂层中还含有残留的部分自融性材料，涂层运行一段时间后，由于受热面与基材间形成了一种亚冶金结合结构，从而结合强度更高，特别耐磨耐腐。该金属合金材料热喷涂系数与锅炉钢系数相近，故在冷热交变的工况下，不会起皮、开裂，结合牢固；其热导率与锅炉钢材料热导率相近，因此不会影响传热效果。丝材主要化学成分：KM99BC序号项目单位数据备注1线材直径mm02.02Ni 含量微量3Cr 含量15%-17%4B4%-5%5V0.8%-1.2%7Si1%-2.2%8Mn1%9Fe余量5稀土微量检验依据:北京工业大学材料学院地址；北京市朝阳区平乐园 100 邮编：100124检测报告报告编号：CLY-01-20160610-01金属热喷涂涂层检验的相关国标报告批准人嵋、检测单位：北京工业.头学材料科愕右工程学院批准日期】201 石年加月 roHZVI注：本检测结论仅对受检样品的本次检测有效样品名称:KM99BC 电弧喷涂层样品数量:结合强度试验用 5 件，喷涂层试样若干捡验日期：劣托年 0$ 月 10 I-北京工业大学材料学院地址：北京市能［I 日区干乐园 IQD 号邮 100124枪测所用的主要测竜设篇「金村显 HXD-1（100 数〒成显徳饥战计：MTS-810 材料拉伸试验札 MLS-235 武橡胶轮睹粒府捉试验机。检测吋环境条件匚室温爲匸KM99BC 电弧喷涂层检测数据/结果一.电弧喷涂层I•厚度:喷炼层厚&O.S-O.Cmm,1结构：徐层组织呈典型的叠慝狀结陶:徐征，涂眉组织致密，无粗大孔砌和微裂纹.B4C 陶瓷增...
