油浸式变压器检修维护手册

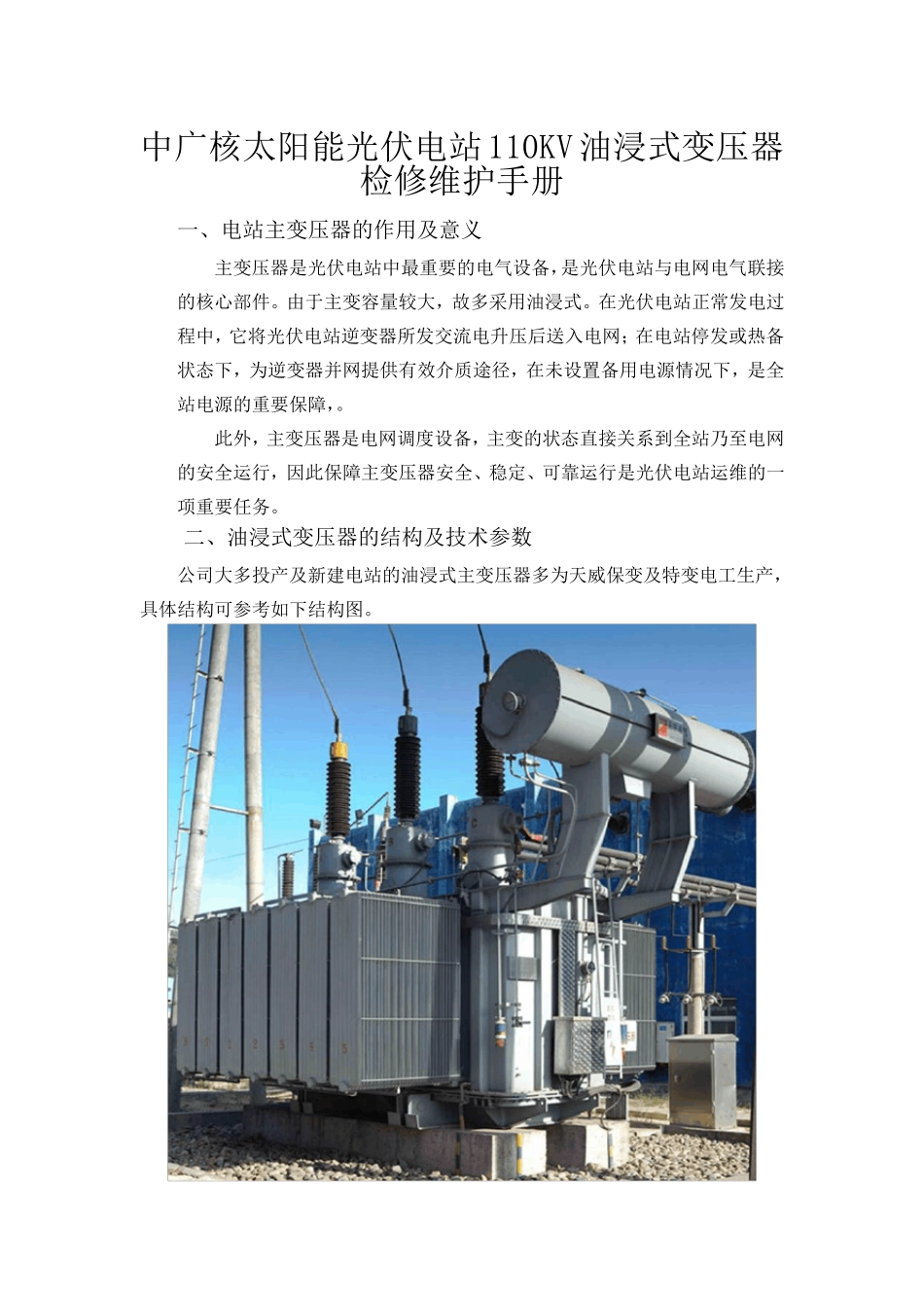

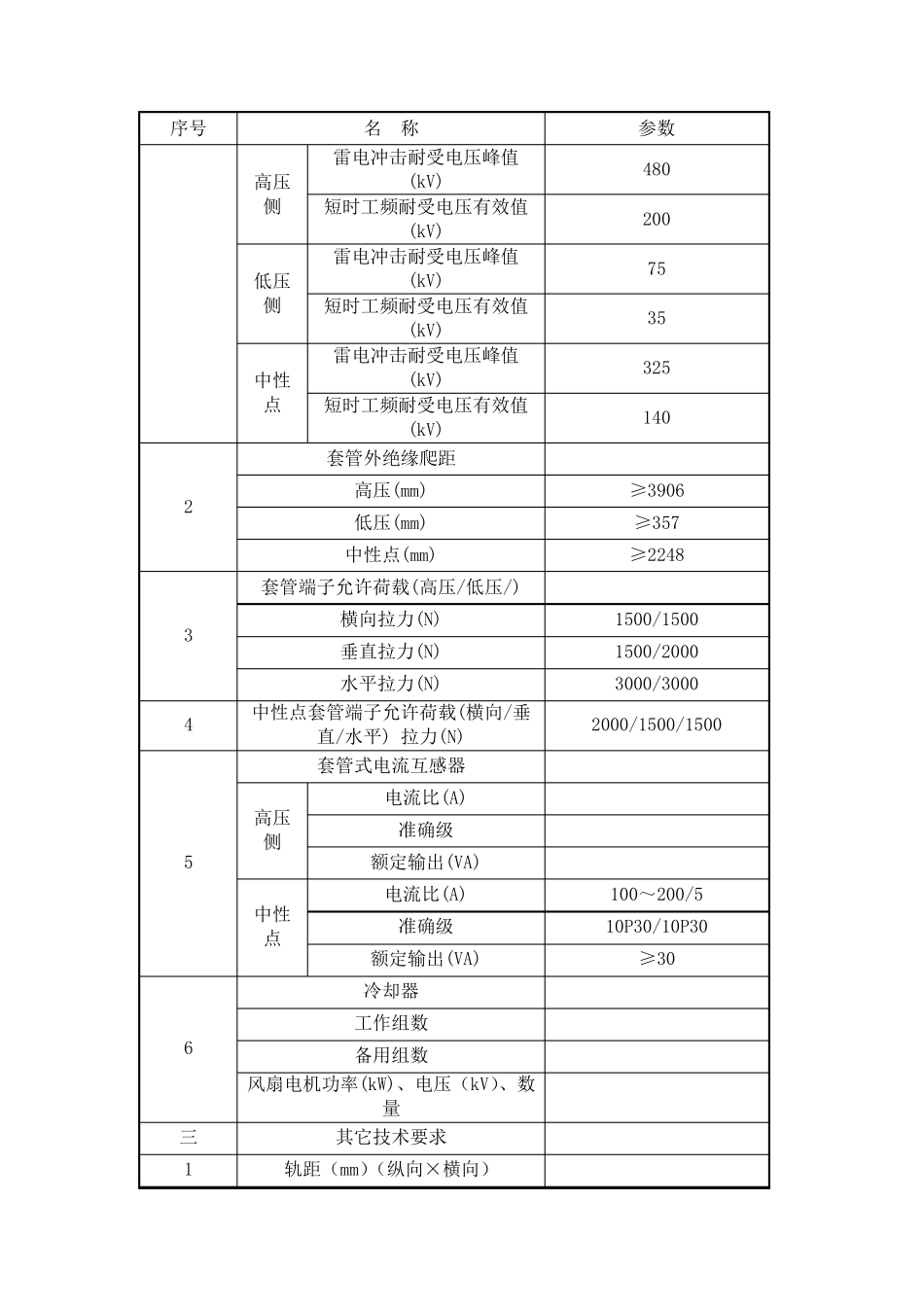

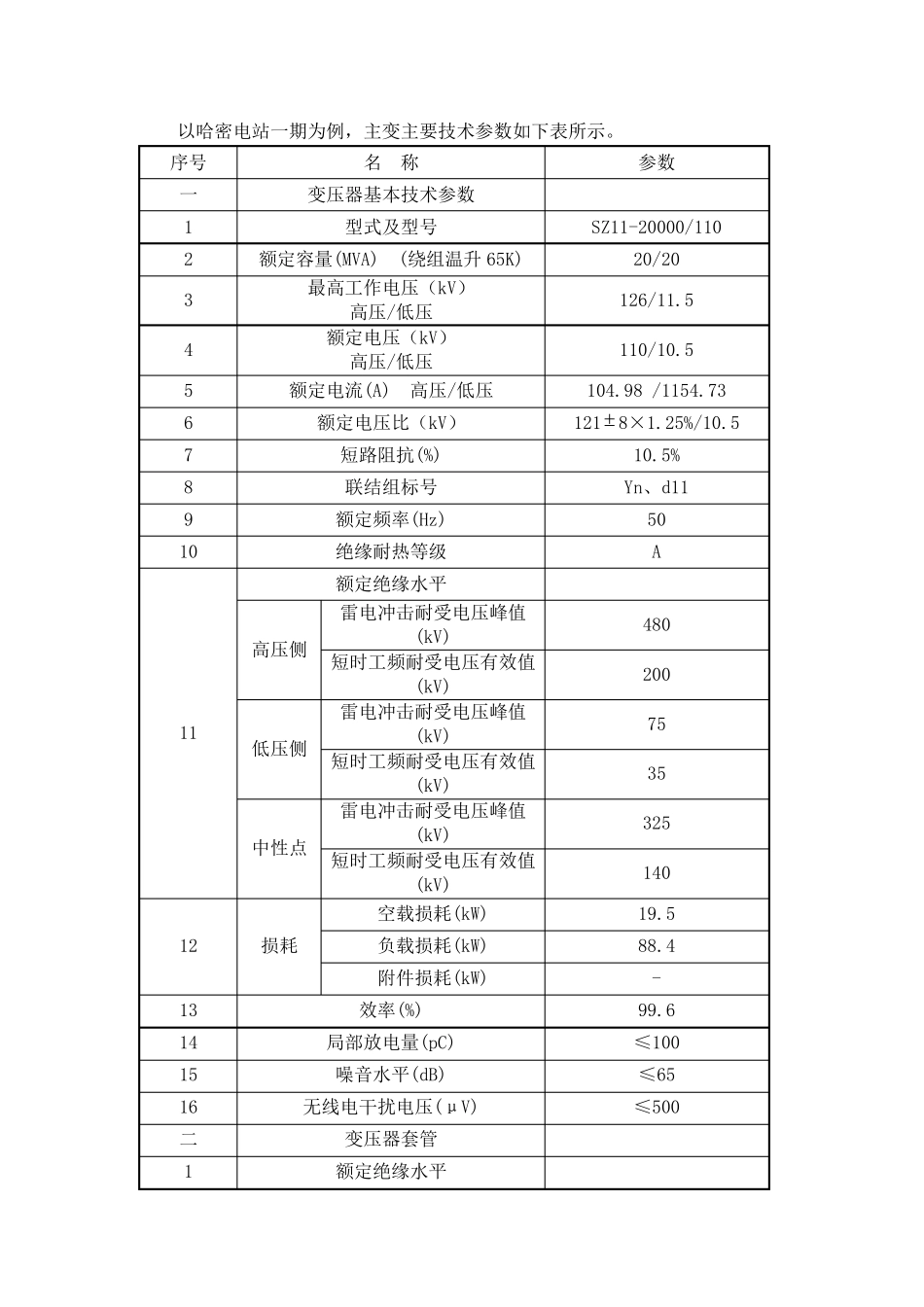

中广核太阳能光伏电站110KV 油浸式变压器检修维护手册 一、电站主变压器的作用及意义 主变压器是光伏电站中最重要的电气设备，是光伏电站与电网电气联接的核心部件。由于主变容量较大，故多采用油浸式。在光伏电站正常发电过程中，它将光伏电站逆变器所发交流电升压后送入电网；在电站停发或热备状态下，为逆变器并网提供有效介质途径，在未设置备用电源情况下，是全站电源的重要保障，。 此外，主变压器是电网调度设备，主变的状态直接关系到全站乃至电网的安全运行，因此保障主变压器安全、稳定、可靠运行是光伏电站运维的一项重要任务。 二、油浸式变压器的结构及技术参数 公司大多投产及新建电站的油浸式主变压器多为天威保变及特变电工生产，具体结构可参考如下结构图。 以哈密电站一期为例，主变主要技术参数如下表所示。 序号 名 称 参数 一 变压器基本技术参数 1 型式及型号 SZ11-20000/110 2 额定容量(MVA) (绕组温升65K) 20/20 3 最高工作电压（kV） 高压/低压 126/11.5 4 额定电压（kV） 高压/低压 110/10.5 5 额定电流(A) 高压/低压 104.98 /1154.73 6 额定电压比（kV） 121 8×1.25%/10.5 7 短路阻抗(%) 10.5% 8 联结组标号 Yn、d11 9 额定频率(Hz) 50 10 绝缘耐热等级 A 11 额定绝缘水平 高压侧 雷电冲击耐受电压峰值(kV) 480 短时工频耐受电压有效值(kV) 200 低压侧 雷电冲击耐受电压峰值(kV) 75 短时工频耐受电压有效值(kV) 35 中性点 雷电冲击耐受电压峰值(kV) 325 短时工频耐受电压有效值(kV) 140 12 损耗 空载损耗(kW) 19.5 负载损耗(kW) 88.4 附件损耗(kW) - 13 效率(%) 99.6 14 局部放电量(pC) ≤100 15 噪音水平(dB) ≤65 16 无线电干扰电压(μV) ≤500 二 变压器套管 1 额定绝缘水平 序号 名 称 参数 高压侧 雷电冲击耐受电压峰值(kV) 480 短时工频耐受电压有效值(kV) 200 低压侧 雷电冲击耐受电压峰值(kV) 75 短时工频耐受电压有效值(kV) 35 中性点 雷电冲击耐受电压峰值(kV) 325 短时工频耐受电压有效值(kV) 140 2 套管外绝缘爬距 高压(mm) ≥3906 低压(mm) ≥357 中性点(mm) ≥2248 3 套管端子允许荷载(高压/低压/) 横向拉力(N) 1500/1500 垂直拉力(N) 1500/2000 水平拉力(N) 3000/3000 4 中性点套管端子允许荷载(横向/垂直/水平) 拉力(N) 2000/1500/1500 5 套管式电流互感器 ...
