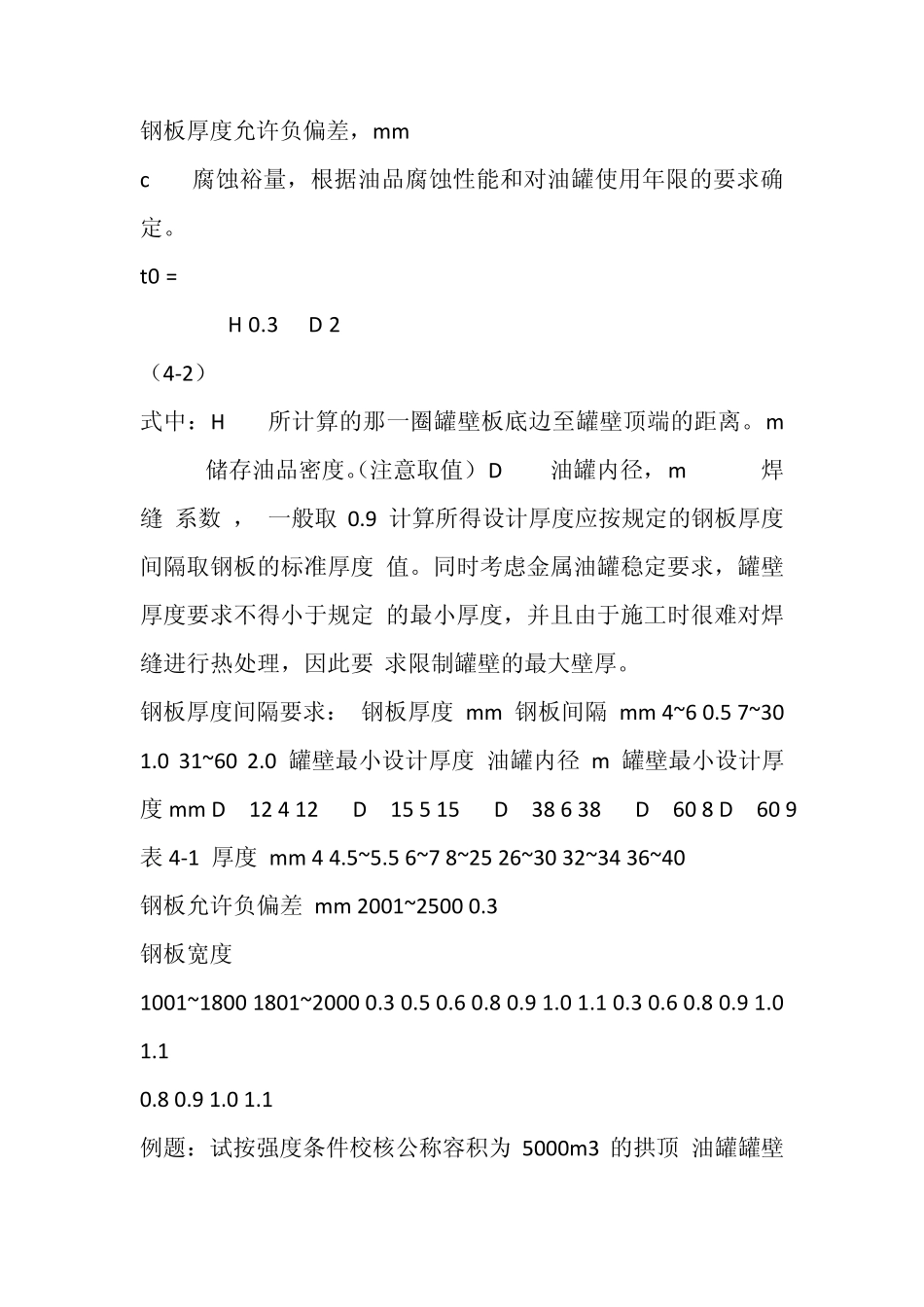

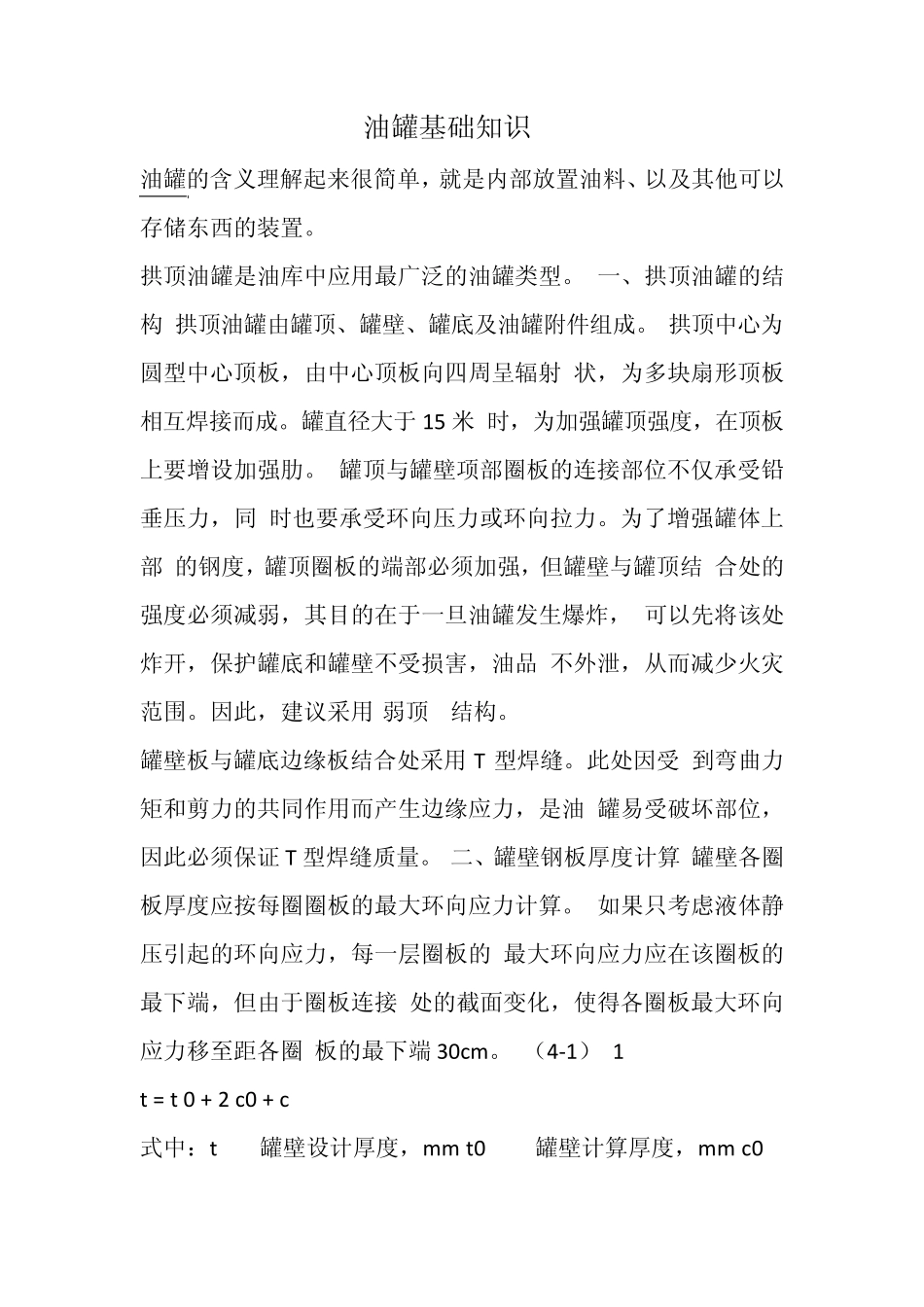

油罐基础知识 油罐的含义理解起来很简单,就是内部放置油料、以及其他可以存储东西的装置。 拱顶油罐是油库中应用最广泛的油罐类型。 一、拱顶油罐的结构 拱顶油罐由罐顶、罐壁、罐底及油罐附件组成。 拱顶中心为圆型中心顶板,由中心顶板向四周呈辐射 状,为多块扇形顶板相互焊接而成。罐直径大于 15 米 时,为加强罐顶强度,在顶板上要增设加强肋。 罐顶与罐壁项部圈板的连接部位不仅承受铅垂压力,同 时也要承受环向压力或环向拉力。为了增强罐体上部 的钢度,罐顶圈板的端部必须加强,但罐壁与罐顶结 合处的强度必须减弱,其目的在于一旦油罐发生爆炸, 可以先将该处炸开,保护罐底和罐壁不受损害,油品 不外泄,从而减少火灾范围。因此,建议采用“弱顶” 结构。 罐壁板与罐底边缘板结合处采用 T 型焊缝。此处因受 到弯曲力矩和剪力的共同作用而产生边缘应力,是油 罐易受破坏部位,因此必须保证 T 型焊缝质量。 二、罐壁钢板厚度计算 罐壁各圈板厚度应按每圈圈板的最大环向应力计算。 如果只考虑液体静压引起的环向应力,每一层圈板的 最大环向应力应在该圈板的最下端,但由于圈板连接 处的截面变化,使得各圈板最大环向应力移至距各圈 板的最下端 30cm。 (4-1) 1 t = t 0 + 2 c0 + c 式中:t——罐壁设计厚度,mm t0 ——罐壁计算厚度,mm c0—钢板厚度允许负偏差,mm c——腐蚀裕量,根据油品腐蚀性能和对油罐使用年限的要求确 定。 t0 = ρ g ( H 0.3) D 2*ς + (4-2) 式中:H——所计算的那一圈罐壁板底边至罐壁顶端的距离。m ρ—— 储存油品密度。(注意取值) D ——油罐内径, m φ—— 焊缝 系数 , 一般取 0.9 计算所得设计厚度应按规定的钢板厚度间隔取钢板的标准厚度 值。同时考虑金属油罐稳定要求,罐壁厚度要求不得小于规定 的最小厚度,并且由于施工时很难对焊缝进行热处理,因此要 求限制罐壁的最大壁厚。 钢板厚度间隔要求: 钢板厚度 mm 钢板间隔 mm 4~ 6 0.5 7~ 30 1.0 31~ 60 2.0 罐壁最小设计厚度 油罐内径 m 罐壁最小设计厚度mm D<12 4 12 ≤ D<15 5 15 ≤ D<38 6 38 ≤ D<60 8 D>60 9 表 4-1 厚度 mm 4 4.5~ 5.5 6~ 7 8~ 25 26~ 30 32~ 34 36~ 40 钢板允许负偏差 mm 2001~ 2500 0.3 钢板宽度 1001~ 1800 1801~ 2000 0.3 0.5 0.6 0.8 0.9 1.0 1.1 0.3 0.6 0....
