用ADAMS进行定轴轮系和行星轮系传动模拟示例

用ADAMS进行定轴轮系和行星轮系传动模拟示例_第1页
1/13
用ADAMS进行定轴轮系和行星轮系传动模拟示例_第2页
2/13
用ADAMS进行定轴轮系和行星轮系传动模拟示例_第3页
3/13

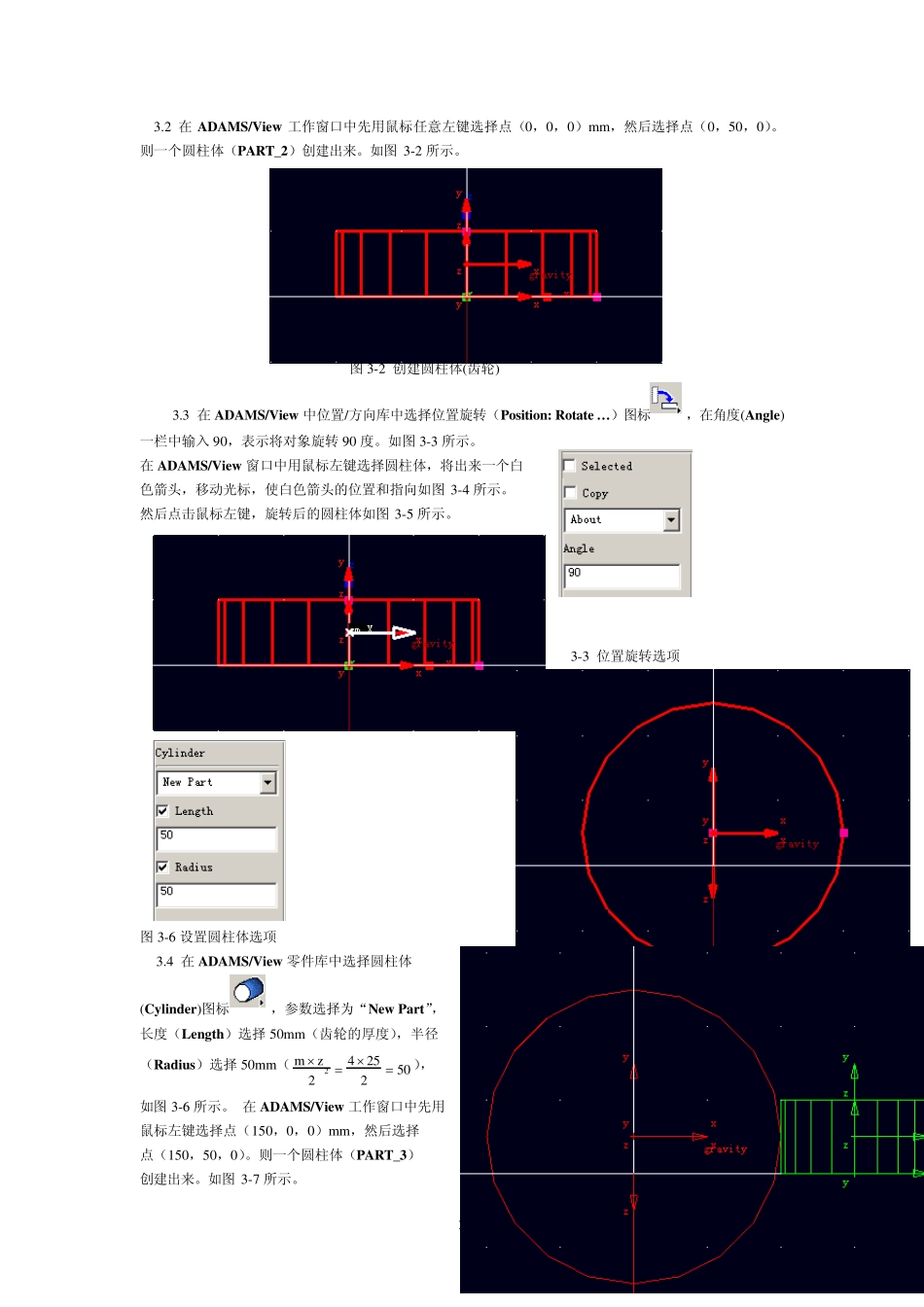

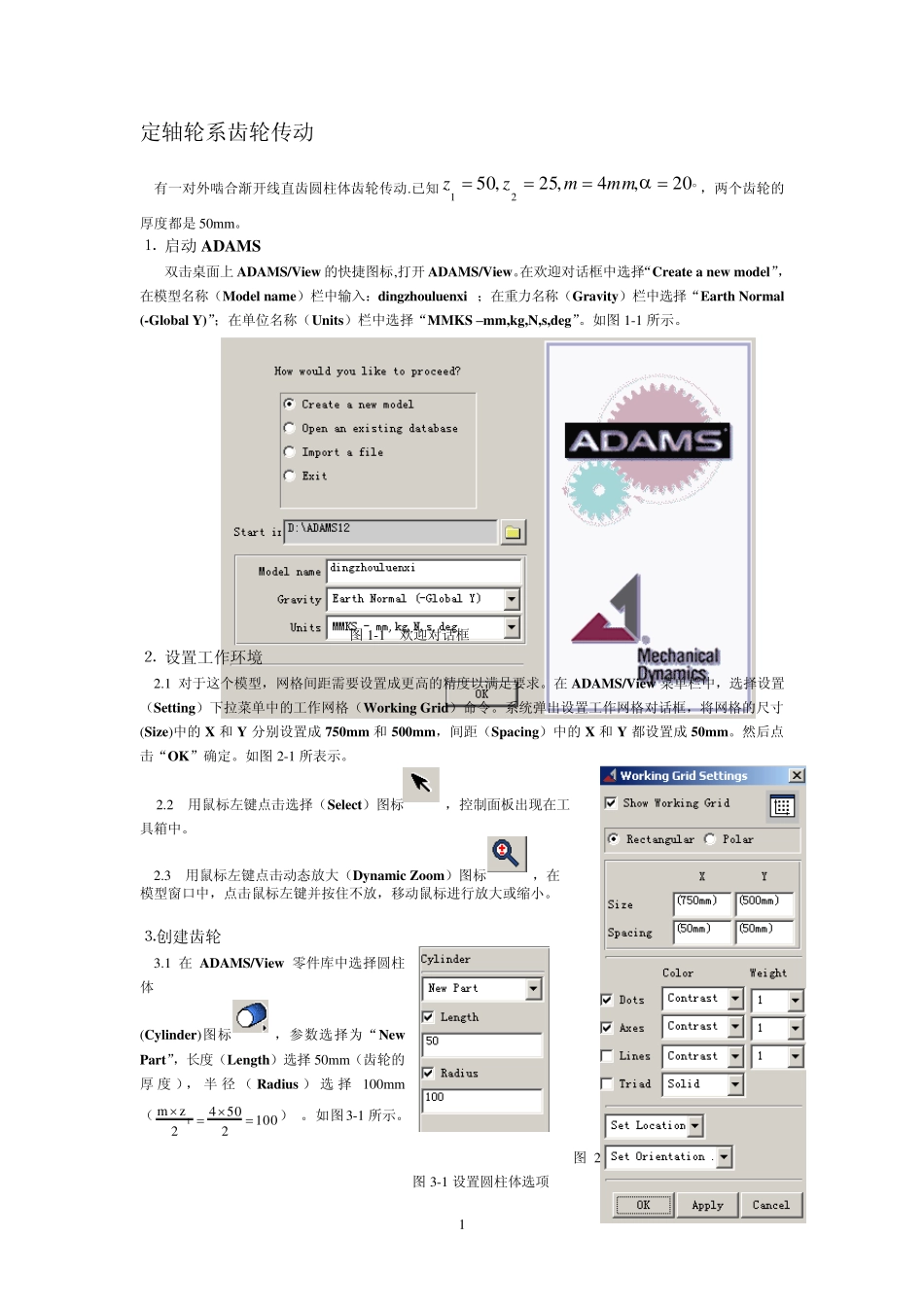

1 定轴轮系齿轮传动 有一对外啮合渐开线直齿圆柱体齿轮传动.已知20,4,25,5021mmmzz,两个齿轮的厚度都是50mm。 ⒈ 启动ADAMS 双击桌面上ADAMS/View 的快捷图标,打开ADAMS/View。在欢迎对话框中选择“Create a new model”,在模型名称(Model name)栏中输入:dingzhouluenxi ;在重力名称(Gravity)栏中选择“Earth Normal (-Global Y)”;在单位名称(Units)栏中选择“MMKS –mm,kg,N,s,deg”。如图1-1 所示。 图1-1 欢迎对话框 ⒉ 设置工作环境 2.1 对于这个模型,网格间距需要设置成更高的精度以满足要求。在ADAMS/View 菜单栏中,选择设置(Setting)下拉菜单中的工作网格(Working Grid)命令。系统弹出设置工作网格对话框,将网格的尺寸(Size)中的X 和 Y 分别设置成 750mm 和 500mm,间距(Spacing)中的X 和 Y 都设置成 50mm。然后点击“OK”确定。如图2-1 所表示。 2.2 用鼠标左键点击选择(Select)图标,控制面板出现在工 具箱中。 2.3 用鼠标左键点击动态放大(Dynamic Zoom)图标 ,在 模型窗口中,点击鼠标左键并按住不放,移动鼠标进行放大或缩小。 ⒊创建齿轮 3.1 在ADAMS/View 零件库中选择圆柱体 (Cylinder)图标 ,参数选择为“New Part”,长度(Length)选择50mm(齿轮的厚度),半 径 ( Radius ) 选择100mm(10025042zm1) 。如图3-1 所示。 图 2-1 设置工作网格对话框 图3-1 设置圆柱体选项 2 3.2 在ADAMS/View 工作窗口中先用鼠标任意左键选择点(0,0,0)mm,然后选择点(0,50,0)。则一个圆柱体(PART_2)创建出来。如图3-2 所示。 图3-2 创建圆柱体(齿轮) 3.3 在ADAMS/View 中位置/方向库中选择位置旋转(Position: Rotate …)图标,在角度(Angle)一栏中输入90,表示将对象旋转90 度。如图3-3 所示。 在ADAMS/View 窗口中用鼠标左键选择圆柱体,将出来一个白 色箭头,移动光标,使白色箭头的位置和指向如图3-4 所示。 然后点击鼠标左键,旋转后的圆柱体如图3-5 所示。 3-3 位置旋转选项 图 3-4 圆柱体的位置旋转 图3-5 旋转90 后的圆柱体 图3-6 设置圆柱体选项 3.4 在ADAMS/View 零件库中选择圆柱体 (Cylinder)图标,参数选择为“New Part”, 长度(Length)选择50mm(齿轮的厚度),半径 (Radius)选择50mm(5022542zm2), 如图3-6 所示。 在ADAMS/View 工作窗口中先...
