用Catphan500模体检测和评价CT设备

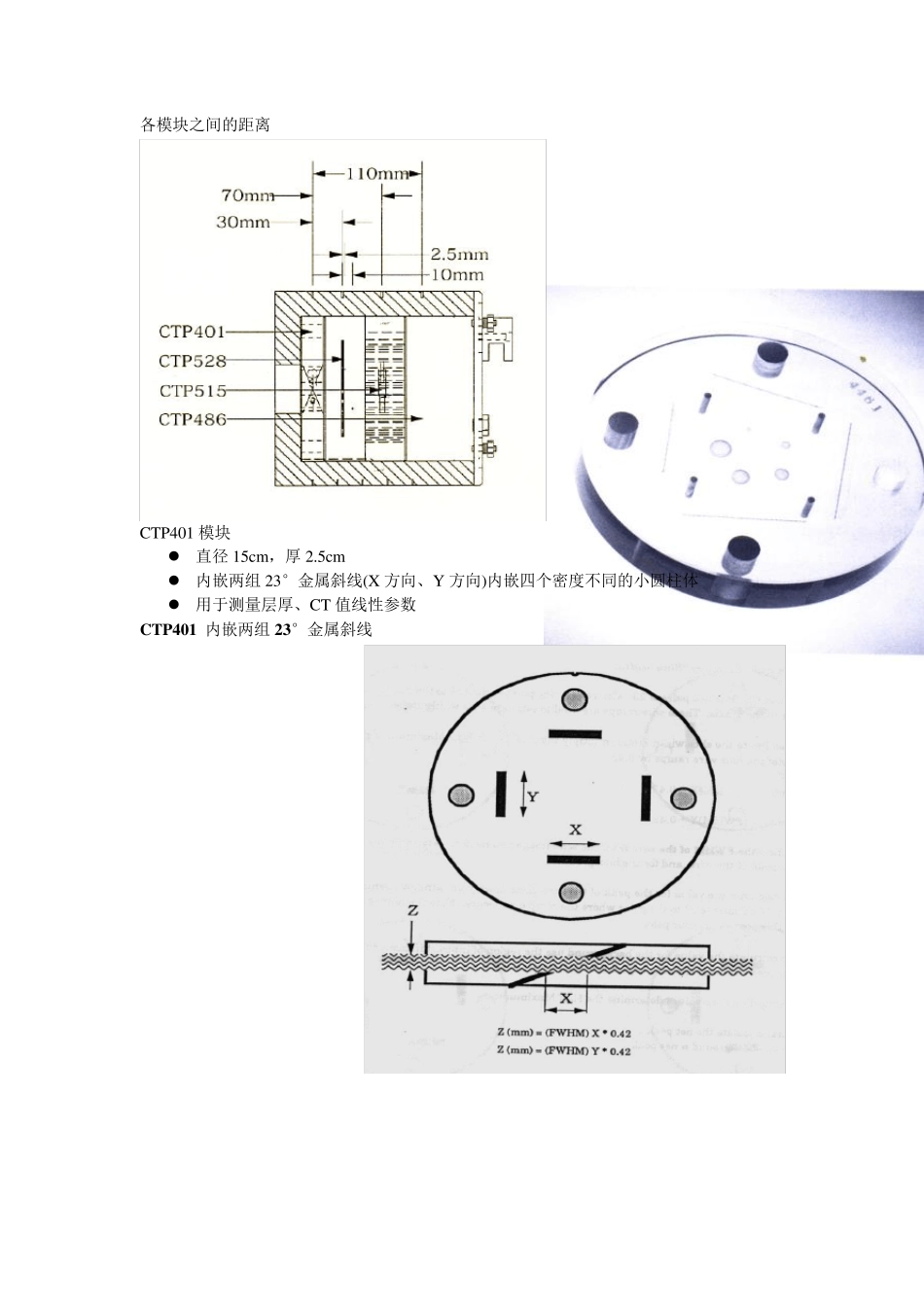

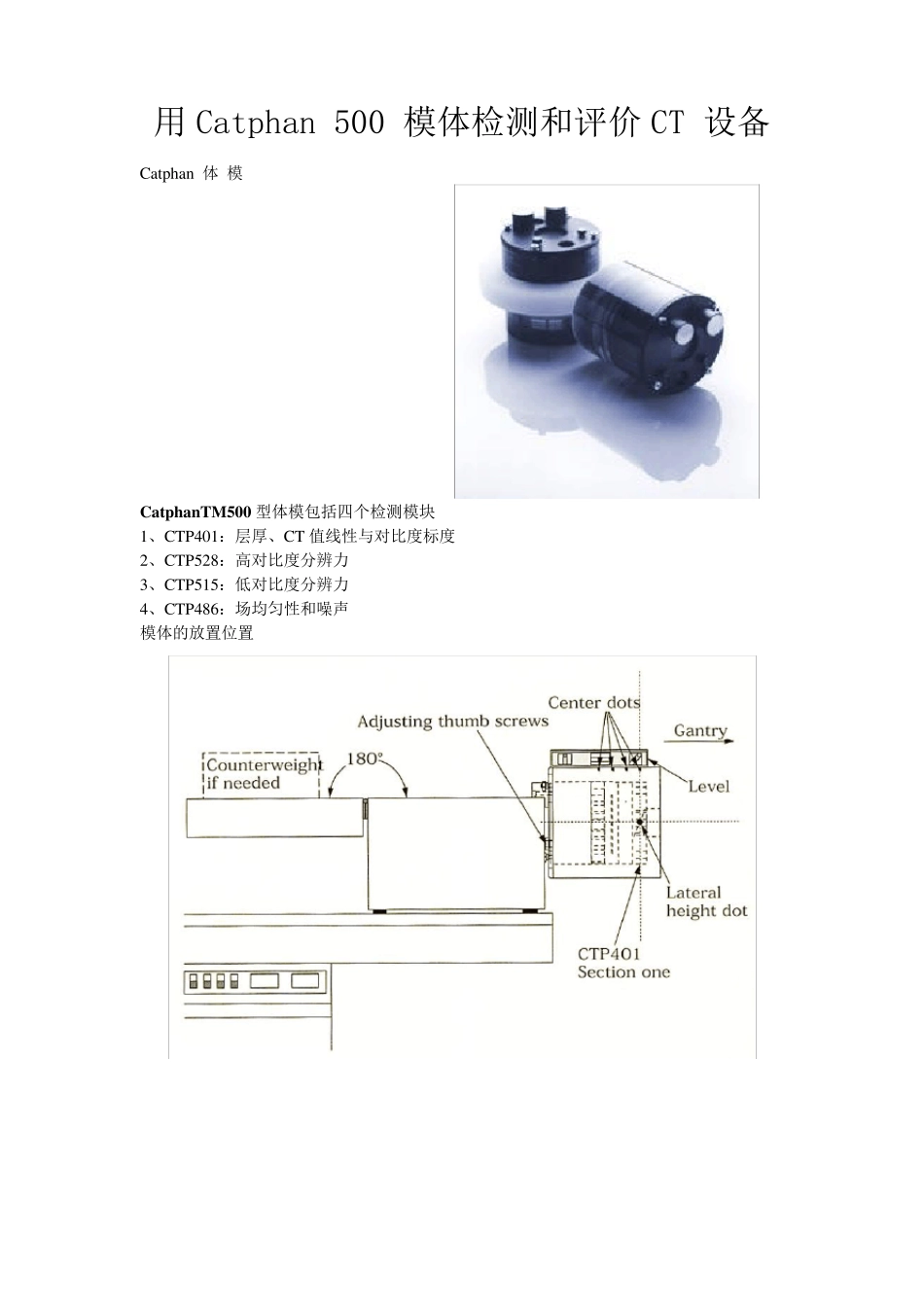

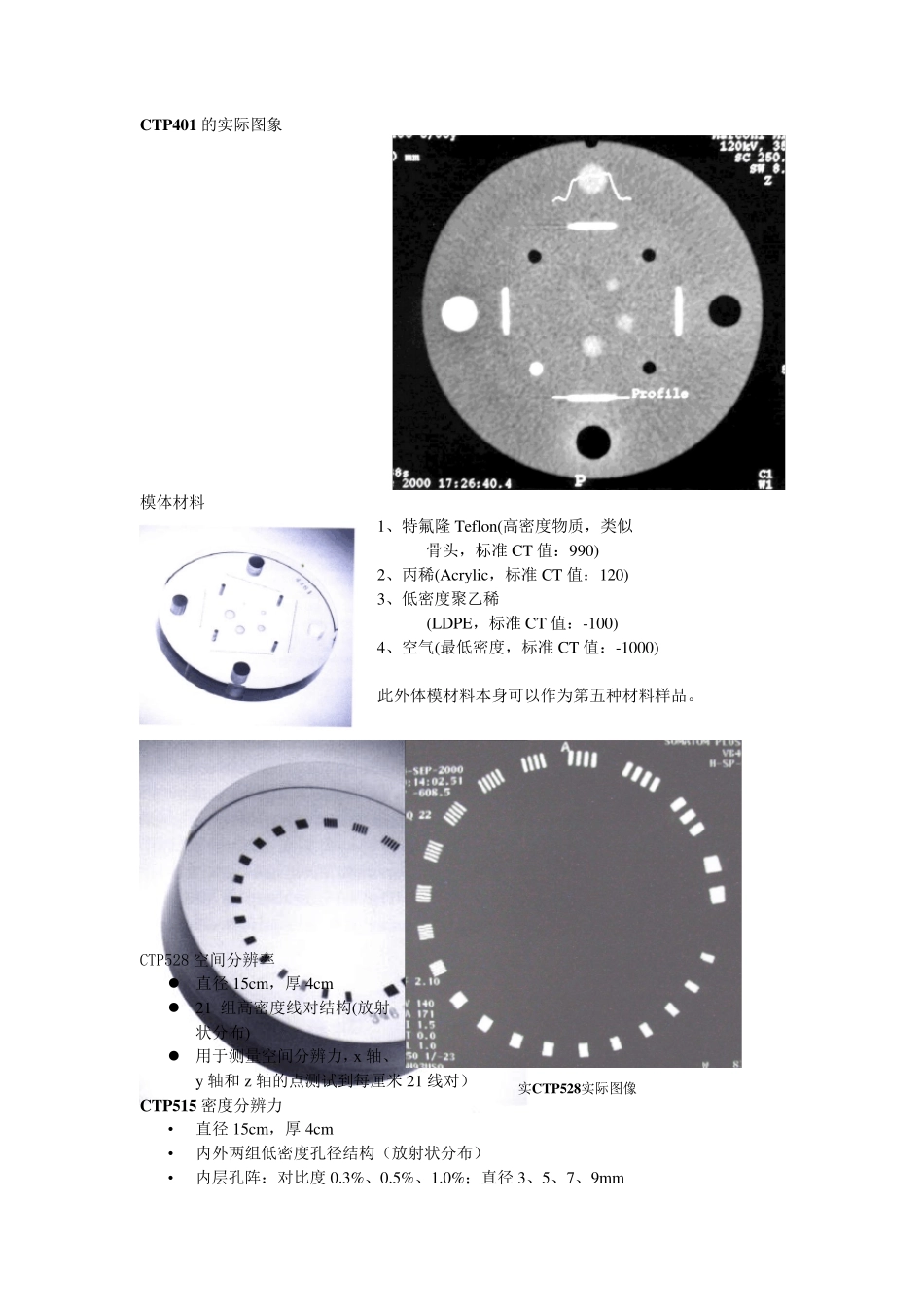

用Catphan 500 模体检测和评价CT 设备 Catphan 体 模 CatphanTM500 型体模包括四个检测模块 1、CTP401：层厚、CT 值线性与对比度标度 2、CTP528：高对比度分辨力 3、CTP515：低对比度分辨力 4、CTP486：场均匀性和噪声 模体的放置位置 各模块之间的距离 CTP401 模块  直径15cm ，厚2.5cm  内嵌两组23°金属斜线(X 方向、Y 方向)内嵌四个密度不同的小圆柱体  用于测量层厚、CT 值线性参数 CTP401 内嵌两组23°金属斜线 实CTP528实际图像 CTP401 的实际图象 模体材料 1、特氟隆 Teflon(高密度物质，类似 骨头，标准 CT 值：990) 2、丙稀(Acrylic，标准 CT 值：120) 3、低密度聚乙稀 (LDPE，标准 CT 值：-100) 4、空气(最低密度，标准 CT 值：-1000) 此外体模材料本身可以作为第五种材料样品。 CTP528 空间分辨率  直径 15cm，厚 4cm  21 组高密度线对结构(放射状分布)  用于测量空间分辨力，x 轴、y 轴和 z 轴的点测试到每厘米 21 线对） CTP515 密度分辨力 • 直径 15cm，厚 4cm • 内外两组低密度孔径结构（放射状分布） • 内层孔阵：对比度 0.3%、0.5%、1.0%；直径 3、5、7、9mm • 外层孔阵：对比度0.3%、0.5%、1.0%；直径 2、3、4、5、6、7、8、9、15m m • 用于测量密度分辨力 CTP486 模块  直径 15cm ，厚 5cm  固体均匀材料， “固体水”  用于测量场均匀性、噪声等参数 CTP515 实际图象 CTP486 实际图象检测的参数 1. 层厚的测量 2. CT 值线性的测量 3. 高对比度分辨力的测量 4. 低对比度分辨力的测量 5. 场均匀性的测量 6. 噪声的测量 7. 水的CT 值 一、 层 厚 测试方法： 1、用ROI 测量斜线像邻域的CT 值L1 2、窗宽调到最小，调高窗位，直至四条斜线像消失时记录窗位L2 3、计算窗位：L=（L1+L2）/2 4、窗宽调到最小，调节窗位到L，量得四条斜线的长度X 5、代入下列公式计算。 层厚测量公式： 利用CTP401 模块内2 组23°斜线测量。取正切值 则断层厚度Z(层厚) Z = X×tg23° = X × 0.42 层厚实际测量图像（如右图） 0 23 tan  X Z 二、CT 值线性 1、线性定义： 样本物质CT 值与其对X 射线衰减系数的线性关系。 2、测量原理： 利用CTP401 模块内四个小圆柱体内的样本测量。四种样本分别为Acrylic、Air、Teflon 和LDPE，它们密度不同，对X 射线的衰...
