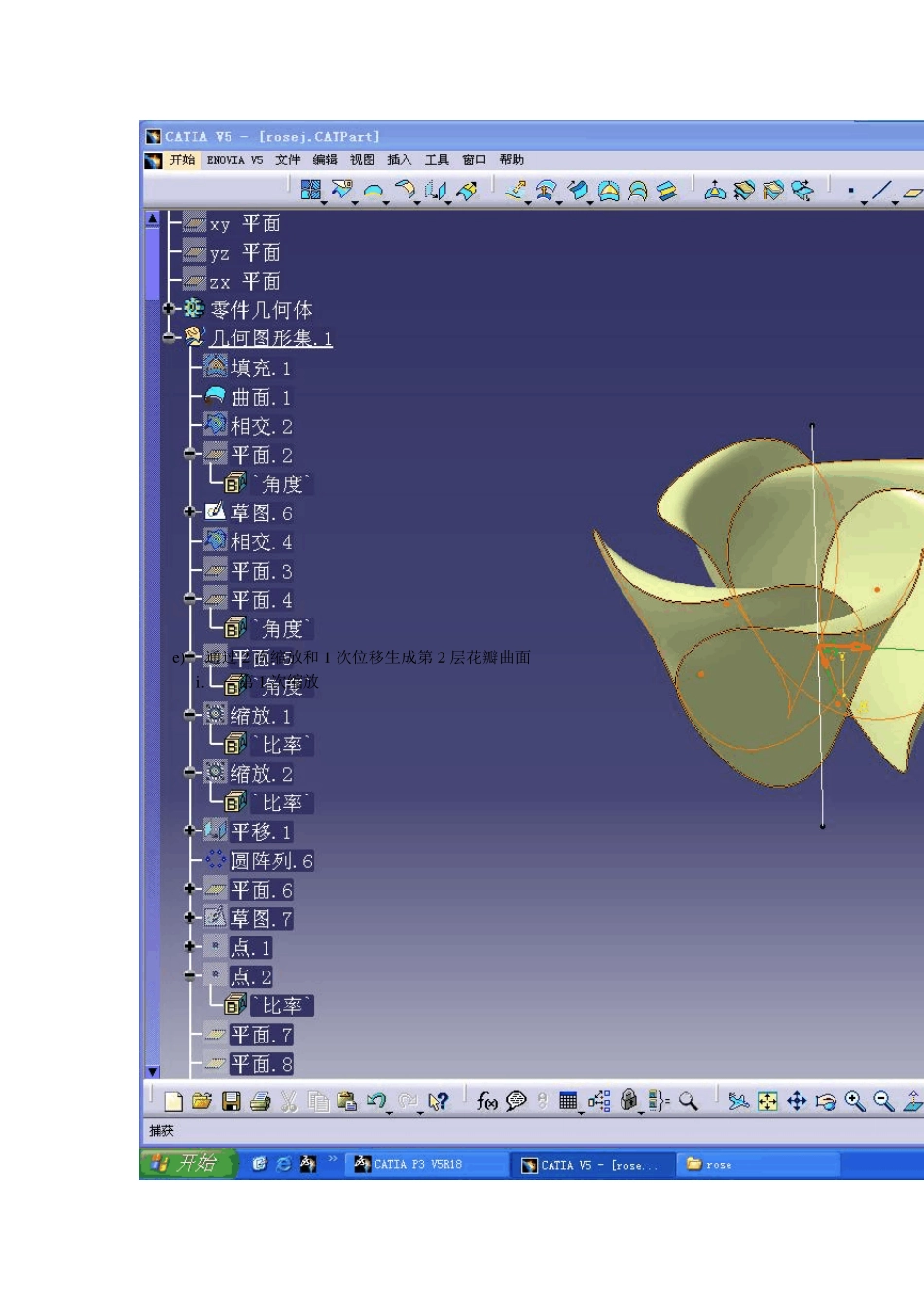

利用catia 绘制“玫瑰花”的大致步骤： 1. 花瓣 a) 绘制花瓣轮廓的草图：画一个椭圆 b) 填充花瓣轮廓 c) 利用控制点拉伸形成花瓣曲面 d) 利用阵列生成第 1 层花瓣曲面 e) 通过2 次缩放和1 次位移生成第 2 层花瓣曲面 i. 第 1 次缩放 ii. 第2 次缩放 iii. 位移 f) 最终得到两层花瓣曲面 2. 花托 a) 绘制花托轮廓的草图 b) 利用旋转生成花托实体 3. 花茎 a) 绘制花茎截面轮廓的草图和引导线的草图 i. 截面轮廓的草图 ii. 引导线的草图 b) 利用肋拉伸生成花茎实体 c) 利用厚曲面生成花瓣实体 i. 第 1 层花瓣实体 ii. 第2 层花瓣实体 4. 叶子 a) 叶片 i. 绘制叶片轮廓的草图 ii. 填充叶片轮廓 iii. 利用旋转将叶片平面调整到合适位置 iv . 利用控制点拉伸生成叶片曲面 v . 生成叶柄的桥接曲面 v i. 利用接合得到整片叶片曲面 v ii. 利用厚曲面生成叶片实体 b) 叶脉 i. 在旋转后的叶片平面上绘制叶脉草图 ii. 将叶脉草图投影到整片叶片曲面上 iii. 利用拆解和接合得到主叶脉和若干子叶脉的引导曲线 iv . 利用样条线、投影、连接曲线和接合得到主叶脉的延伸曲线，方便与花茎接合 样条线 投影 连接曲线 接合 v . 绘制主叶脉两端的截面轮廓的草图 底端 尖端 v i. 利用多截面曲面和外插延伸得到主叶脉的外形曲面 多截面曲面 外插延伸 v ii. 利用封闭曲面得到主叶脉实体 v iii. 利用类似方法可以得到其余若干子叶脉实体（由于不需要外插延伸，所以可以直接利用多截面实体生成叶脉实体，而不需要生成曲面）。最终得到的完整叶子实体如下图所示： c) 利用与 b）类似的方法可以得到另一片叶子实体，最终得到的实体如下图所示： 5. 花萼 a) 绘制花萼轮廓的草图 b ) 填充花萼轮廓 c) 利用剪切、平移、两次控制点拉伸、桥接曲面、接合和外插延伸得到花萼曲面 i. 剪切 ii. 第 1 次控制点拉伸 iii. 平移 iv . 第2 次控制点拉伸 v . 桥接曲面 v i. 接合 v ii. 外插延伸 d) 利用厚曲面生成花萼实体 6. 刺 a) 绘制刺的轮廓曲线的草图：画一个椭圆 b ) 填充刺的轮廓 c) 利用控制点拉伸得到刺的曲面 d) 利用凸台拉伸得到刺的实体 e) 在刺的根部倒圆角 f) 利用上述类似方法可以得到其余 4 根刺的实体 7. 花蕊 a) 雄蕊花柱 i. 从下往上依次在 4 个平面上绘制花...
