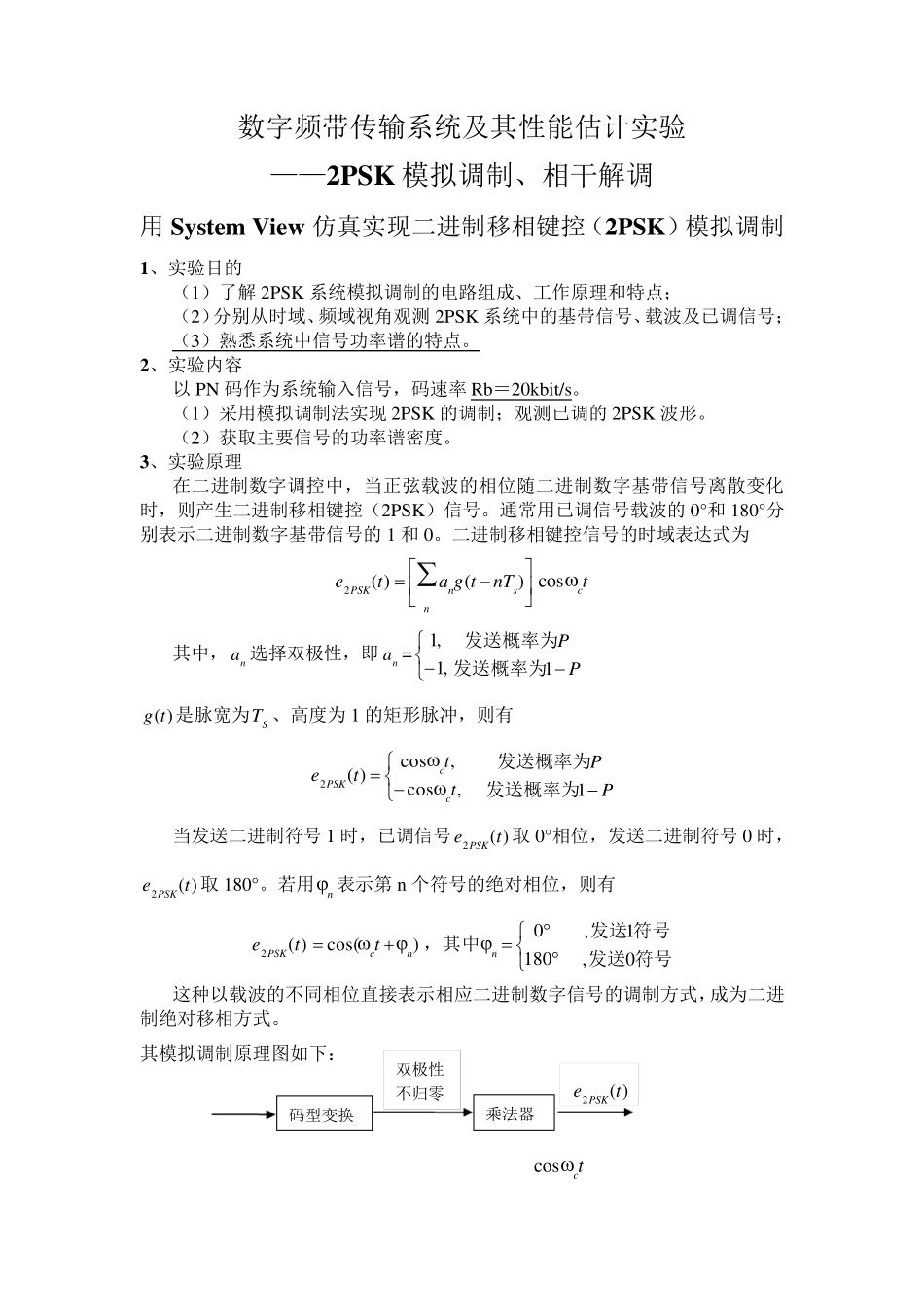

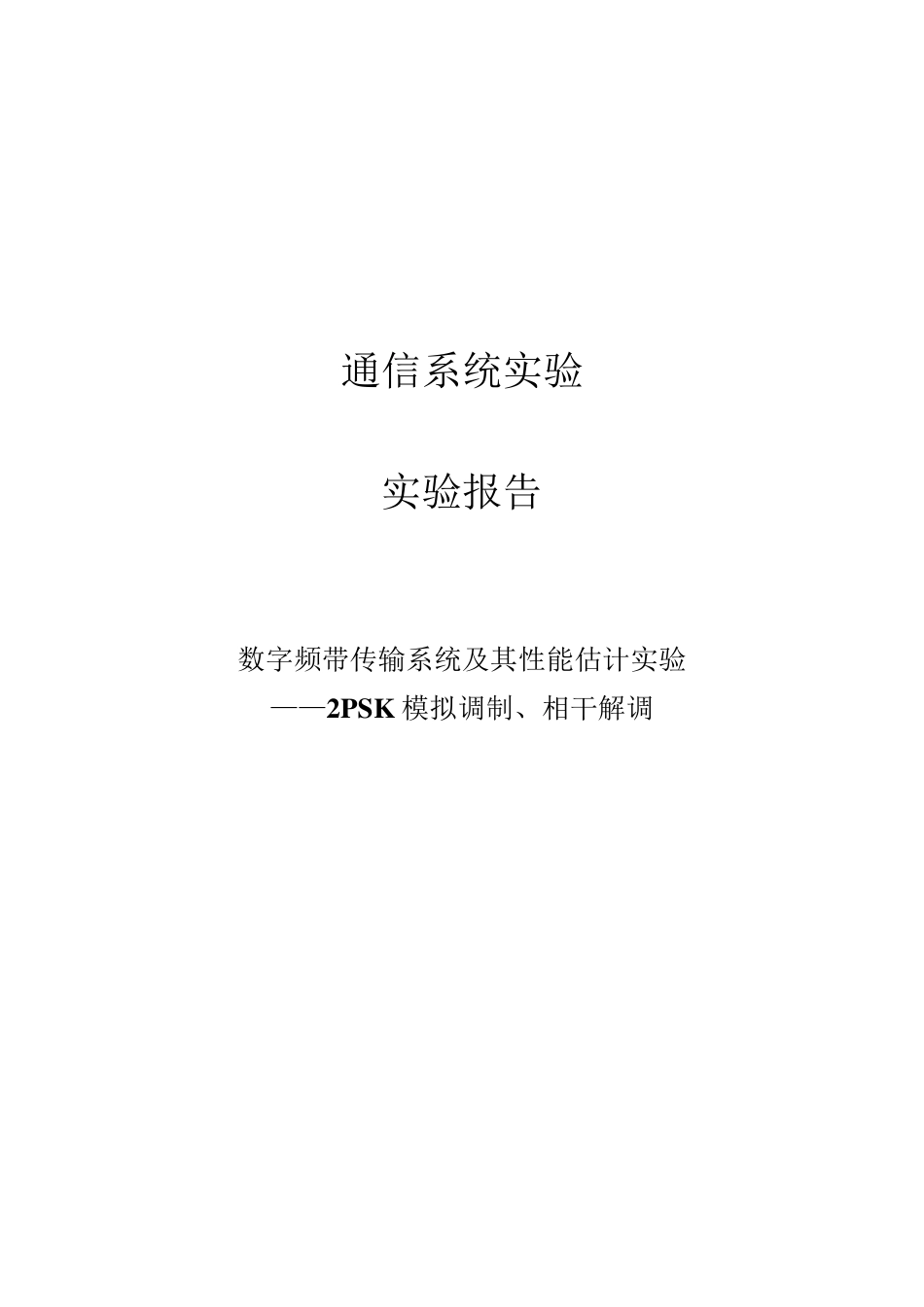

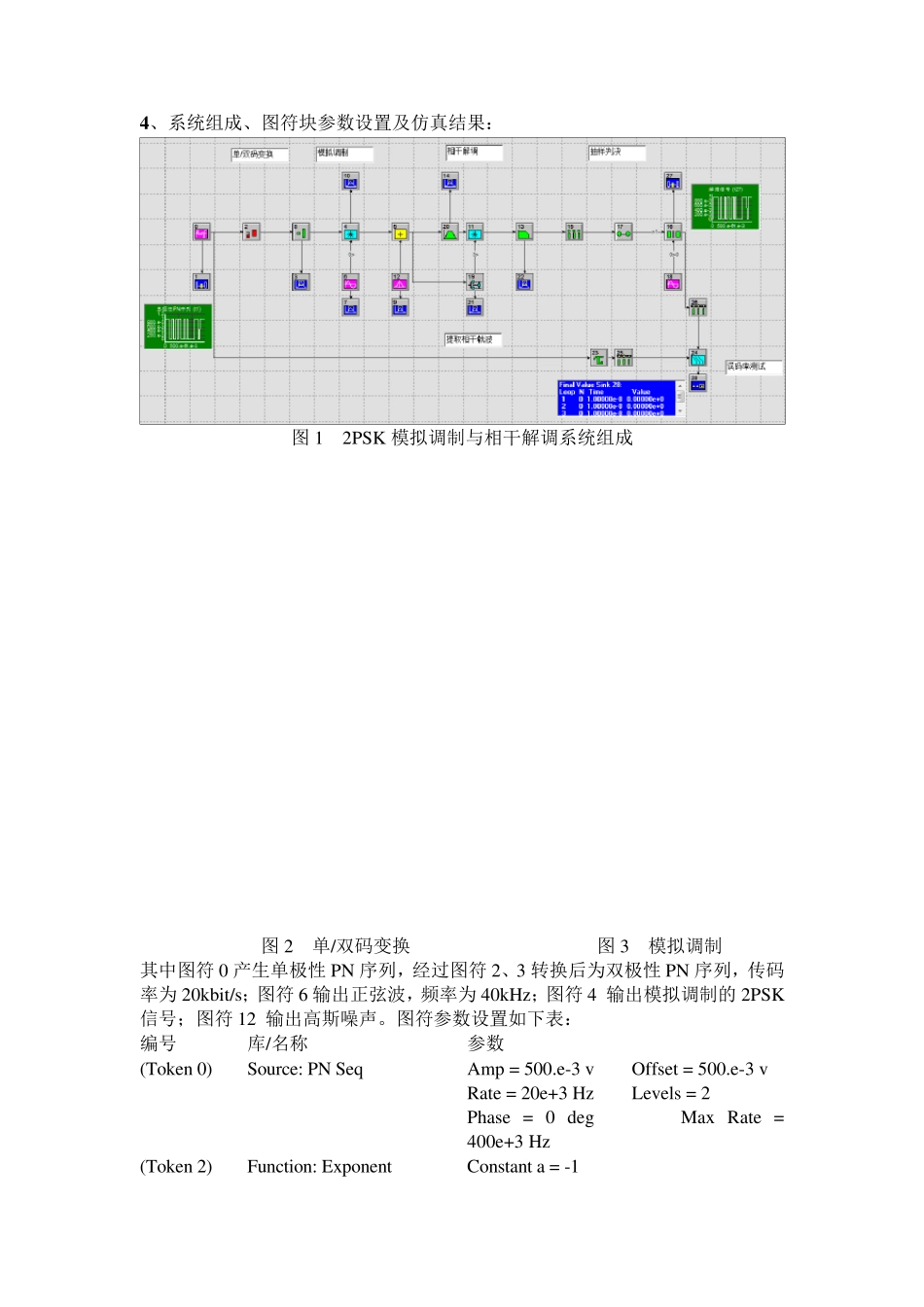

通信系统实验 实验报告 数字频带传输系统及其性能估计实验 ——2PSK 模拟调制、相干解调 数字频带传输系统及其性能估计实验 ——2PSK 模拟调制、相干解调 用 System View 仿真实现二进制移相键控（2PSK）模拟调制 1、实验目的 （1）了解 2PSK 系统模拟调制的电路组成、工作原理和特点； （2）分别从时域、频域视角观测 2PSK 系统中的基带信号、载波及已调信号； （3）熟悉系统中信号功率谱的特点。 2、实验内容 以 PN 码作为系统输入信号，码速率 Rb＝20kbit/s。 （1）采用模拟调制法实现 2PSK 的调制；观测已调的 2PSK 波形。 （2）获取主要信号的功率谱密度。 3、实验原理 在二进制数字调控中，当正弦载波的相位随二进制数字基带信号离散变化时，则产生二进制移相键控（2PSK）信号。通常用已调信号载波的 0°和 180°分别表示二进制数字基带信号的 1 和 0。二进制移相键控信号的时域表达式为  nsnPSKnTtgate)()(2tccos 其中，na 选择双极性，即na = ,1,1PP1发送概率为发送概率为 )(tg是脉宽为ST 、高度为 1 的矩形脉冲，则有 ,cos,cos)(2ttteccPSK PP1发送概率为发送概率为 当发送二进制符号 1 时，已调信号)(2te PSK取 0°相位，发送二进制符号 0 时，)(2te PSK取 180°。若用n 表示第 n 个符号的绝对相位，则有 )(2te PSK)cos(nct  ，其中 1800n 符号发送符号发送0,1, 这种以载波的不同相位直接表示相应二进制数字信号的调制方式，成为二进制绝对移相方式。 其模拟调制原理图如下： 码型变换 乘法器 双极性 不归零 )(2te PSKtccos 4 、系统组成、图符块参数设置及仿真结果： 图 1 2PSK 模拟调制与相干解调系统组成 图 2 单/双码变换 图 3 模拟调制 其中图符 0 产生单极性 PN 序列，经过图符 2、3 转换后为双极性 PN 序列，传码率为 20kbit/s；图符 6 输出正弦波，频率为 40kHz；图符 4 输出模拟调制的 2PSK信号；图符 12 输出高斯噪声。图符参数设置如下表： 编号 库/名称 参数 (Token 0) Source: PN Seq Amp = 500.e-3 v Offset = 500.e-3 v Rate = 20e+3 Hz Levels = 2 Phase = 0 deg Max Rate = 400e+3 Hz (Token 2) Function: Exponent Constant a = -1 (Token 4) Multiplier: Non Parametric Inputs...
