用TA2024自制的数字功放(全过程多图84P)

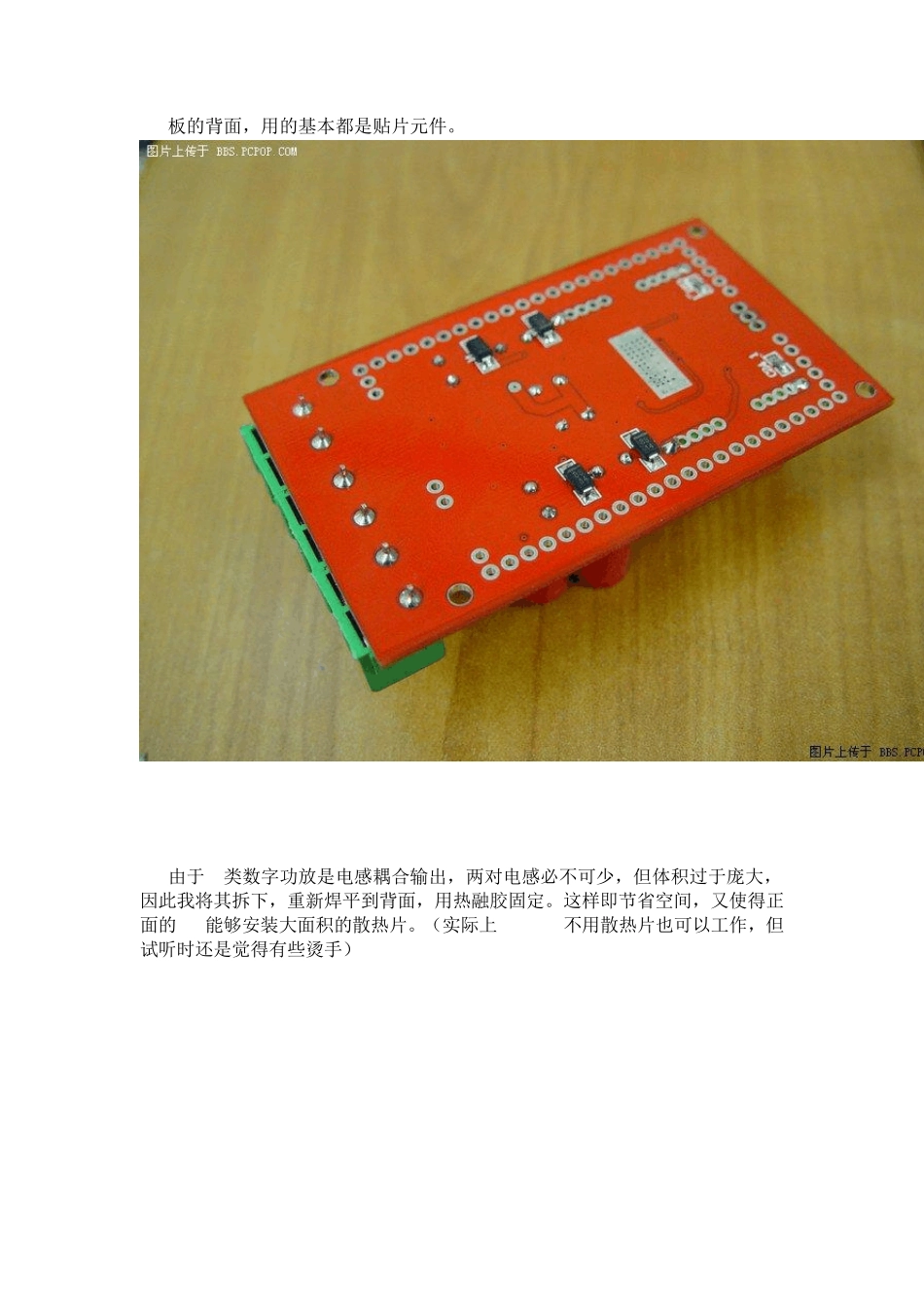

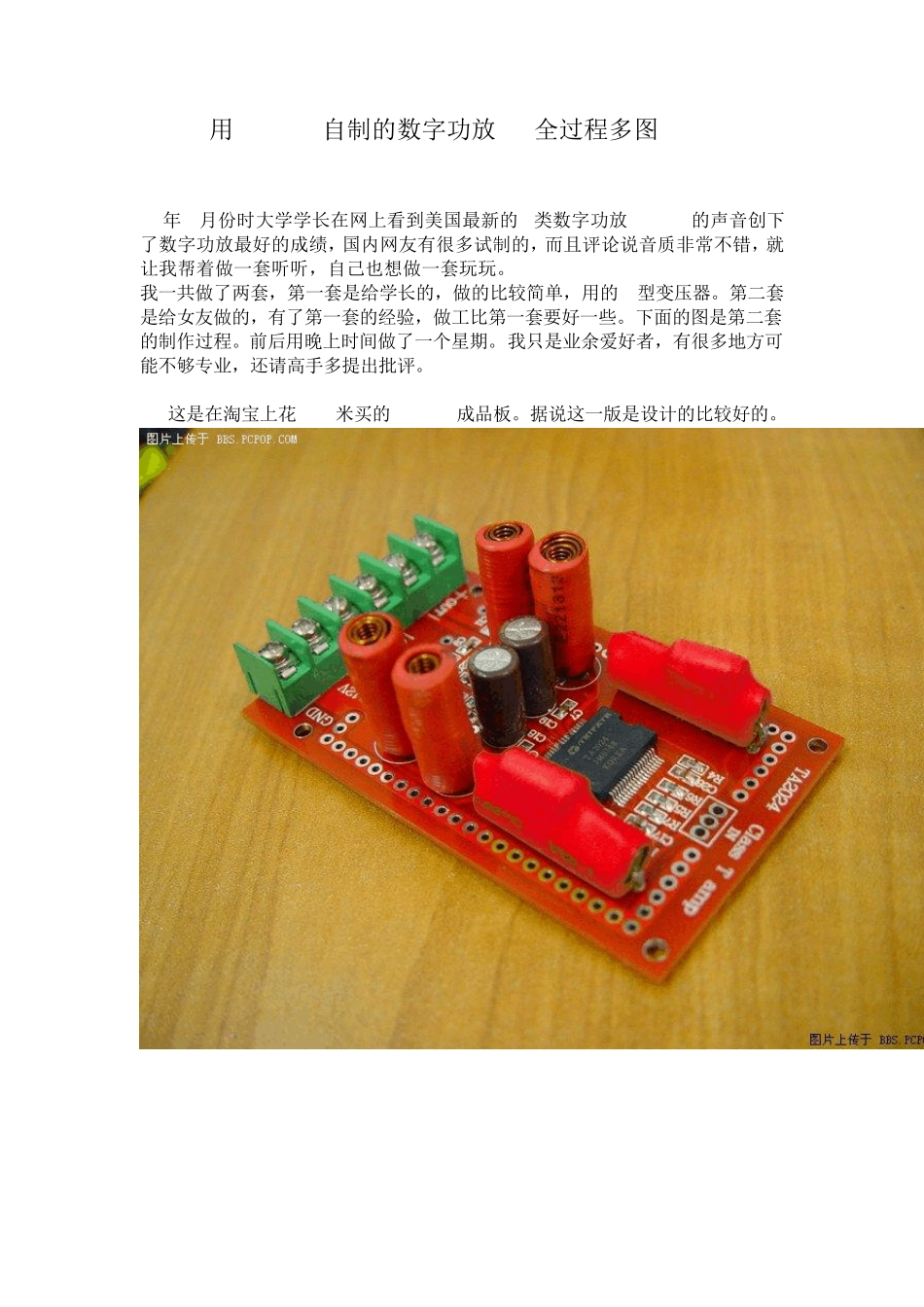

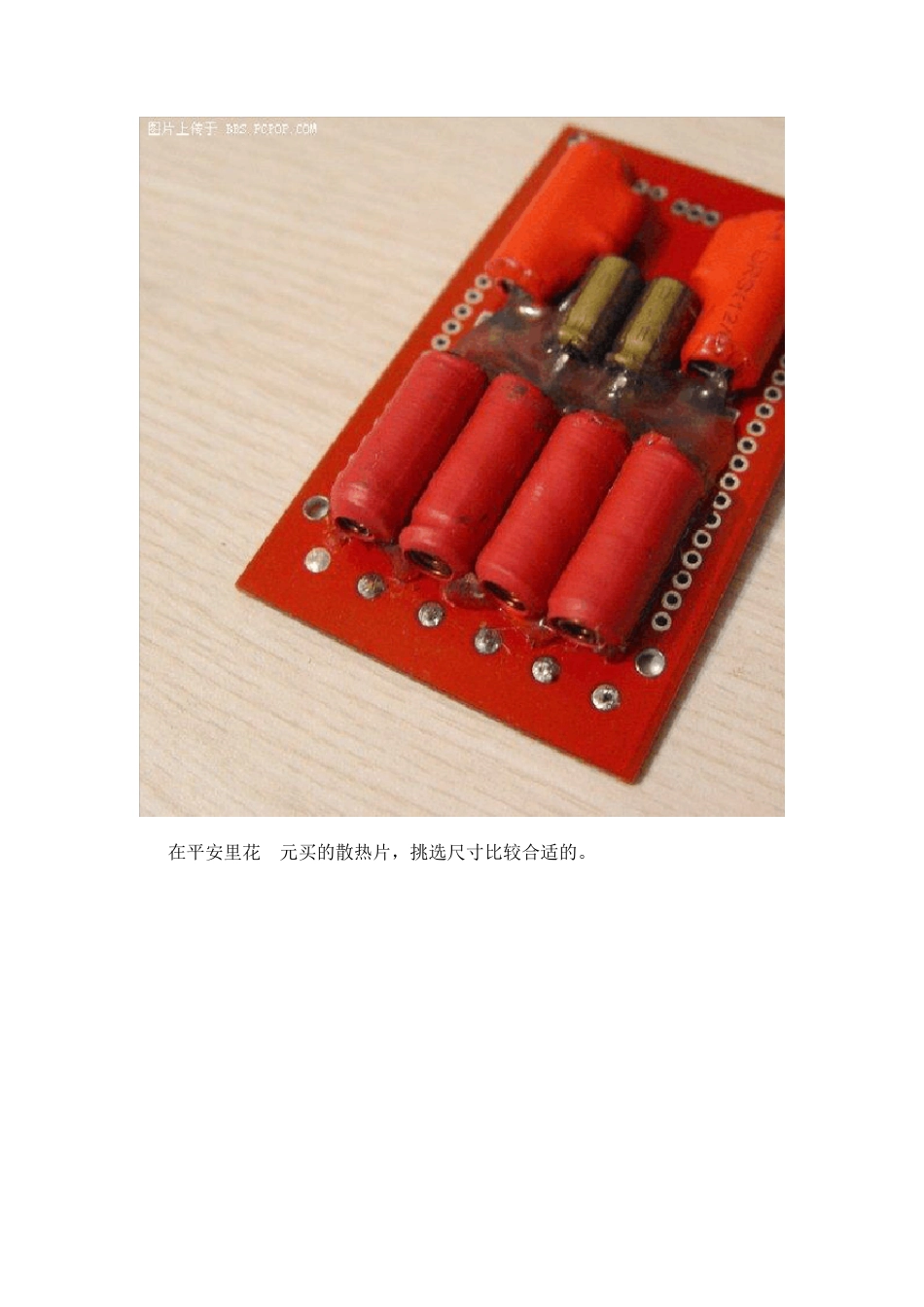

用TA2024自制的数字功放 (全过程多图84P) 06年8月份时大学学长在网上看到美国最新的T类数字功放TA2024的声音创下了数字功放最好的成绩，国内网友有很多试制的，而且评论说音质非常不错，就让我帮着做一套听听，自己也想做一套玩玩。 我一共做了两套，第一套是给学长的，做的比较简单，用的O型变压器。第二套是给女友做的，有了第一套的经验，做工比第一套要好一些。下面的图是第二套的制作过程。前后用晚上时间做了一个星期。我只是业余爱好者，有很多地方可能不够专业，还请高手多提出批评。 01.这是在淘宝上花 100米买的TA2024成品板。据说这一版是设计的比较好的。 02.板的背面，用的基本都是贴片元件。 03.由于 T类数字功放是电感耦合输出，两对电感必不可少，但体积过于庞大，因此我将其拆下，重新焊平到背面，用热融胶固定。这样即节省空间，又使得正面的IC能够安装大面积的散热片。（实际上 TA2024不用散热片也可以工作，但试听时还是觉得有些烫手） 04.在平安里花5元买的散热片，挑选尺寸比较合适的。 05.先做一块整流滤波板。裁了一块10年前买的树脂加玻璃纤维的单面敷铜板，表面都氧化了，没关系，有办法解决。（现在平安里都很难买到这么好的树脂板，这种板比纯玻璃纤维版要容易切割和钻孔，铜皮也比较厚，适合自制线路板用，但硬度稍差） 06.先用马克笔在铜板上按照要排布的元件设计好元件位置和布线。我习惯用刻阴法，就是刻掉的是线路与线路之间的绝缘带，留下大面积的导线，这样比较省力。（还没试过腐蚀法，觉得比较麻烦） 07.这里漏排了几个过程。用美工刀沿画好的线刻成双线，将中间的一条用刀尖挑起，撕掉。用橡皮猛擦，氧化层就都掉了，露出闪闪的金属色。（板子很小，60×70 毫米的，刻起来很累眼睛） 08.拿起来瞅瞅。 09.灯光下的背面，琥珀色。 44.M1的小螺丝。 45.这块板子是立装的，就得用这个支脚。 46.局部。 47.这是花60元在淘宝上买的耳放用的盒子。（老土的黄色） 48.四面都有散热孔。 49.把组件都堆上去，看看空间是否合适。（之前的板子和元件的选购都是大概量的尺寸） 50.整流板是这样装的，刚好离边1毫米。 51.都排好看看。 52.底板钻了不少孔，半夜3点，一直担心吵到邻居。 53.电源开关用的比较好的，但是很大，结果就倾斜着装了。 54.这是原来耳机插孔的位置，改成电源开关了。（按钮的铝帽是从工作室 A的） 55.面板需要铣两个窝才能让开电源开关的安装螺帽的厚度。（工作室，大...
