用模拟法描绘静电场

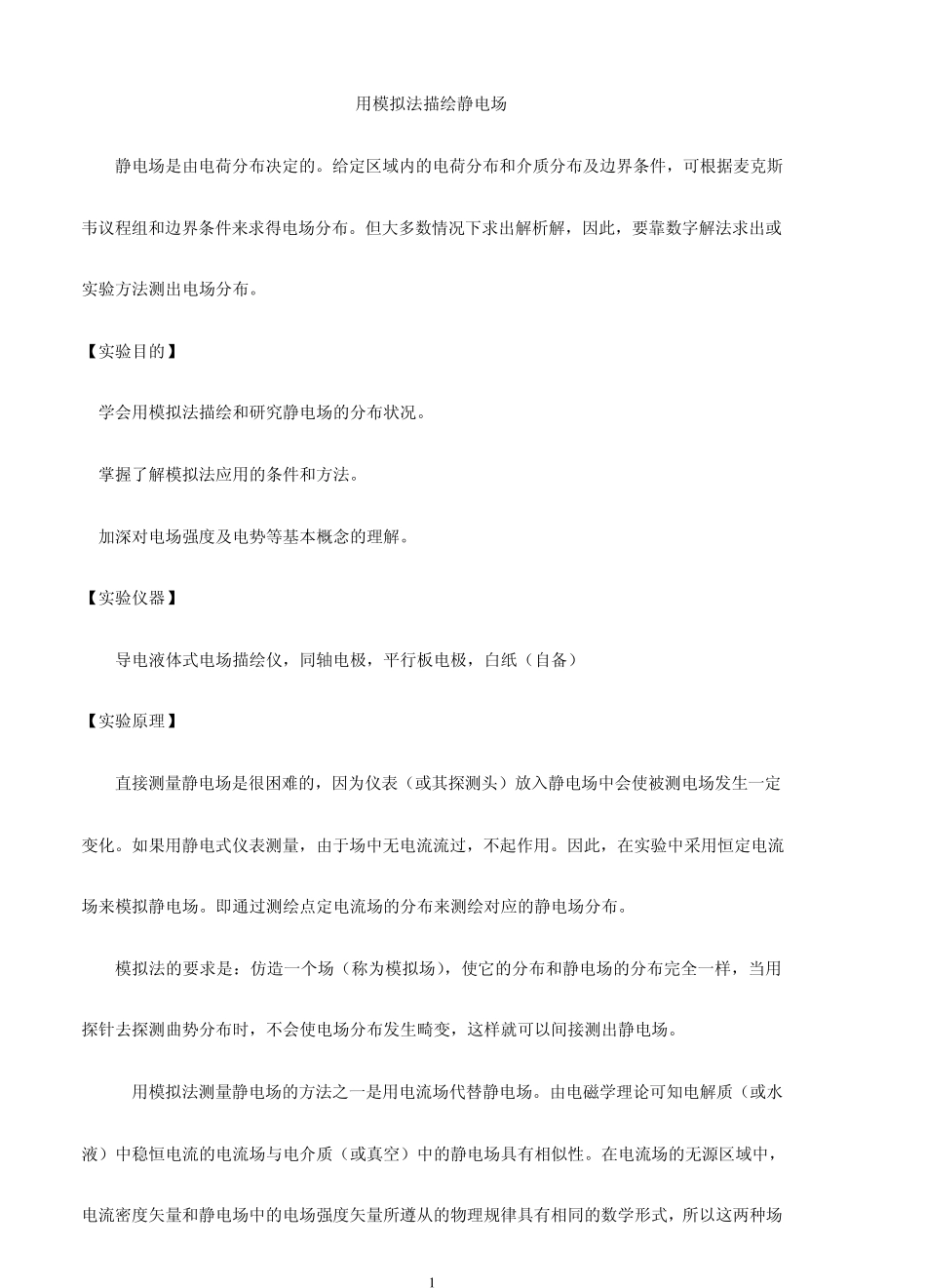

用模拟法描绘静电场_第1页
1/12

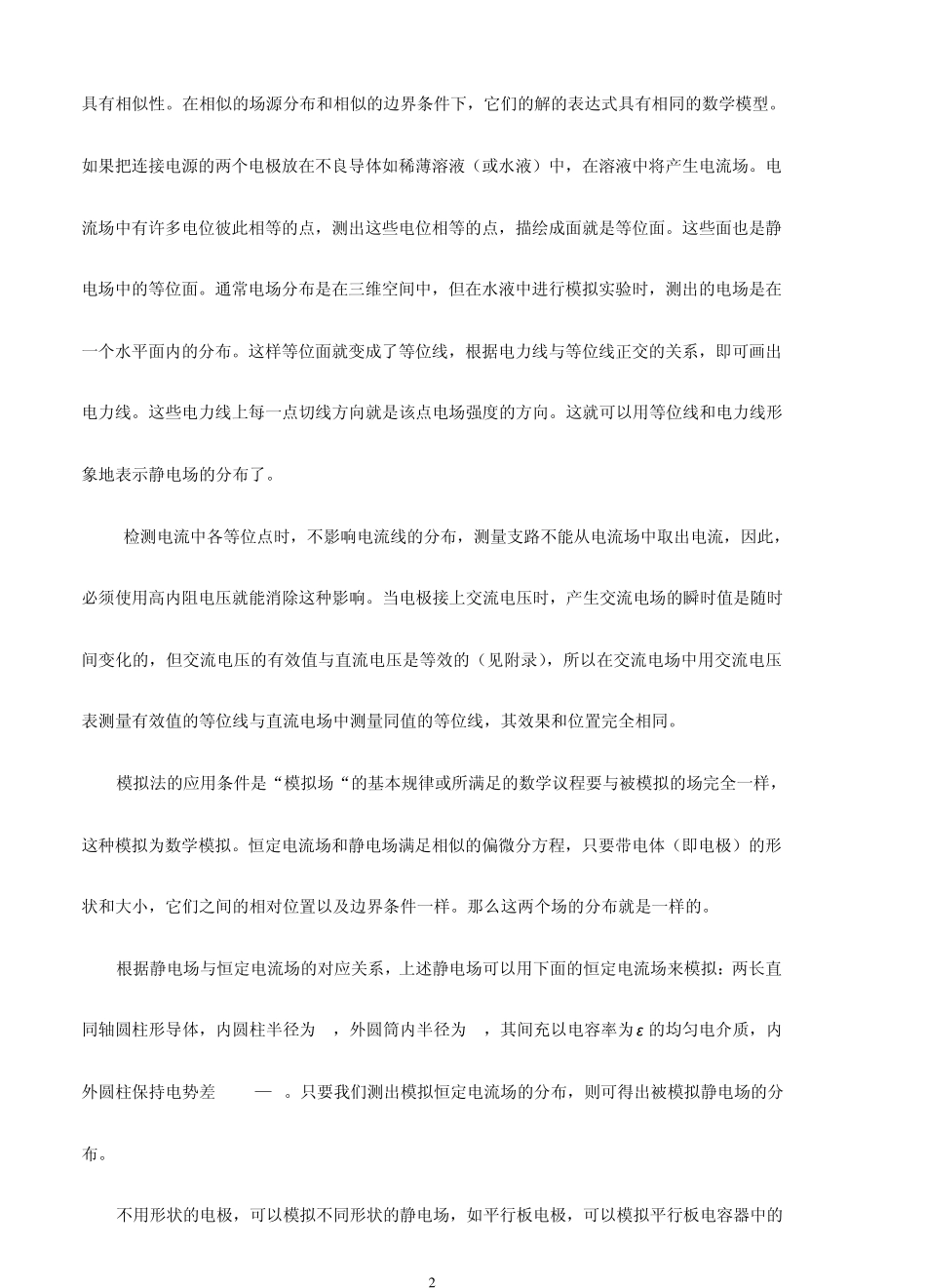

用模拟法描绘静电场_第2页
2/12

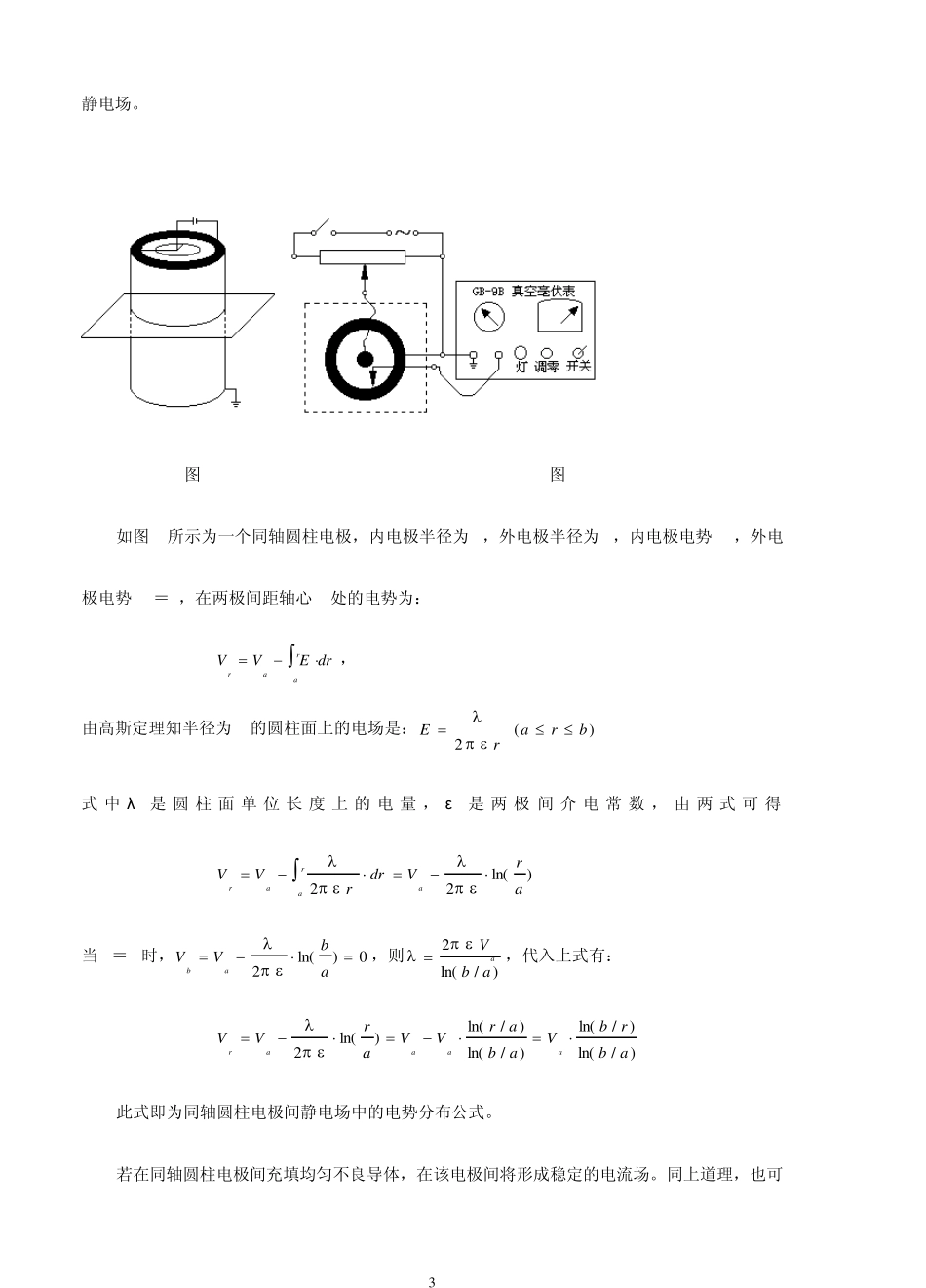

用模拟法描绘静电场_第3页
3/12
1 用模拟法描绘静电场 静电场是由电荷分布决定的。给定区域内的电荷分布和介质分布及边界条件,可根据麦克斯韦议程组和边界条件来求得电场分布。但大多数情况下求出解析解,因此,要靠数字解法求出或实验方法测出电场分布。 【实验目的】 1.学会用模拟法描绘和研究静电场的分布状况。 2.掌握了解模拟法应用的条件和方法。 3.加深对电场强度及电势等基本概念的理解。 【实验仪器】 导电液体式电场描绘仪,同轴电极,平行板电极,白纸(自备) 【实验原理】 直接测量静电场是很困难的,因为仪表(或其探测头)放入静电场中会使被测电场发生一定变化。如果用静电式仪表测量,由于场中无电流流过,不起作用。因此,在实验中采用恒定电流场来模拟静电场。即通过测绘点定电流场的分布来测绘对应的静电场分布。 模拟法的要求是:仿造一个场(称为模拟场),使它的分布和静电场的分布完全一样,当用探针去探测曲势分布时,不会使电场分布发生畸变,这样就可以间接测出静电场。 用模拟法测量静电场的方法之一是用电流场代替静电场。由电磁学理论可知电解质(或水液)中稳恒电流的电流场与电介质(或真空)中的静电场具有相似性。在电流场的无源区域中,电流密度矢量和静电场中的电场强度矢量所遵从的物理规律具有相同的数学形式,所以这两种场 2 具有相似性。在相似的场源分布和相似的边界条件下,它们的解的表达式具有相同的数学模型。如果把连接电源的两个电极放在不良导体如稀薄溶液(或水液)中,在溶液中将产生电流场。电流场中有许多电位彼此相等的点,测出这些电位相等的点,描绘成面就是等位面。这些面也是静电场中的等位面。通常电场分布是在三维空间中,但在水液中进行模拟实验时,测出的电场是在一个水平面内的分布。这样等位面就变成了等位线,根据电力线与等位线正交的关系,即可画出电力线。这些电力线上每一点切线方向就是该点电场强度的方向。这就可以用等位线和电力线形象地表示静电场的分布了。 检测电流中各等位点时,不影响电流线的分布,测量支路不能从电流场中取出电流,因此,必须使用高内阻电压就能消除这种影响。当电极接上交流电压时,产生交流电场的瞬时值是随时间变化的,但交流电压的有效值与直流电压是等效的(见附录),所以在交流电场中用交流电压表测量有效值的等位线与直流电场中测量同值的等位线,其效果和位置完全相同。 模拟法的应用条件是“模拟场“的基本规律或所满足的数学议程要与被模拟的场完全...
