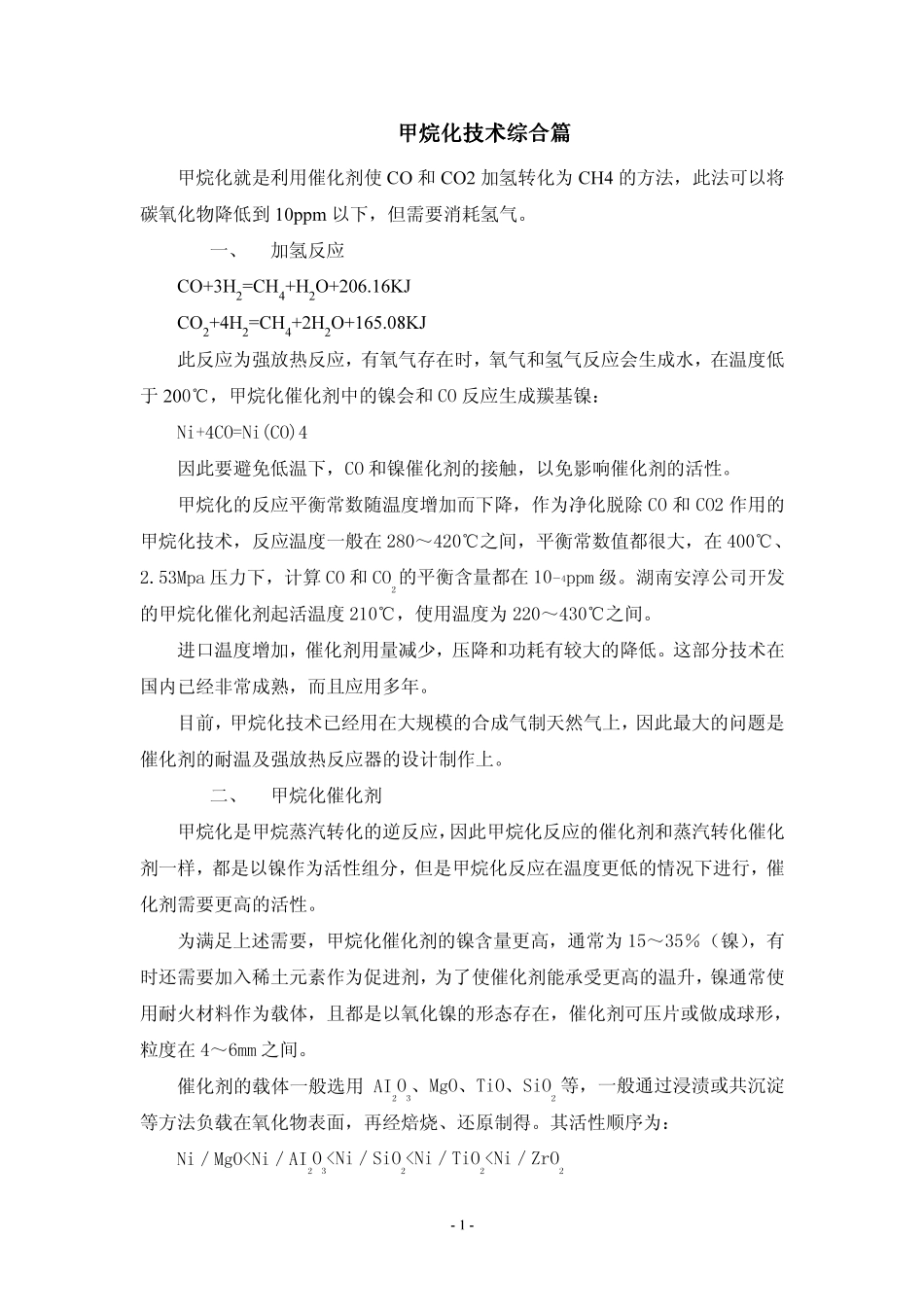

- 1 -甲烷化甲烷化技术技术技术综合篇综合篇 甲烷化就是利用催化剂使CO 和CO2 加氢转化为CH4 的方法，此法可以将碳氧化物降低到10ppm 以下，但需要消耗氢气。 一、 加氢反应 CO+3H2=CH4+H2O+206.16KJ CO2+4H2=CH4+2H2O+165.08 KJ 此反应为强放热反应，有氧气存在时，氧气和氢气反应会生成水，在温度低于200℃，甲烷化催化剂中的镍会和CO 反应生成羰基镍： Ni+4CO=Ni(CO)4 因此要避免低温下，CO 和镍催化剂的接触，以免影响催化剂的活性。 甲烷化的反应平衡常数随温度增加而下降，作为净化脱除CO 和CO2 作用的甲烷化技术，反应温度一般在280～420℃之间，平衡常数值都很大，在400℃、2.53Mpa 压力下，计算CO 和CO2的平衡含量都在10－ 4ppm 级。湖南安淳公司开发的甲烷化催化剂起活温度210℃，使用温度为220～430℃之间。 进口温度增加，催化剂用量减少，压降和功耗有较大的降低。这部分技术在国内已经非常成熟，而且应用多年。 目前，甲烷化技术已经用在大规模的合成气制天然气上，因此最大的问题是催化剂的耐温及强放热反应器的设计制作上。 二、 甲烷化催化剂 甲烷化是甲烷蒸汽转化的逆反应，因此甲烷化反应的催化剂和蒸汽转化催化剂一样，都是以镍作为活性组分，但是甲烷化反应在温度更低的情况下进行，催化剂需要更高的活性。 为满足上述需要，甲烷化催化剂的镍含量更高，通常为15～35％（镍），有时还需要加入 稀 土 元 素 作为促 进剂，为了 使催化剂能 承 受 更高的温升 ，镍通常使用耐火 材 料 作为载 体 ，且都是以氧化镍的形 态 存在，催化剂可压片 或 做 成球 形 ，粒 度在4～6mm 之间。 催化剂的载 体 一般选 用AI2O3、MgO、TiO、SiO2 等 ，一般通过 浸 渍 或 共 沉 淀等 方法负 载 在氧化物表 面 ，再 经焙 烧 、还原 制得 。其 活性顺 序 为： Ni／ MgO
