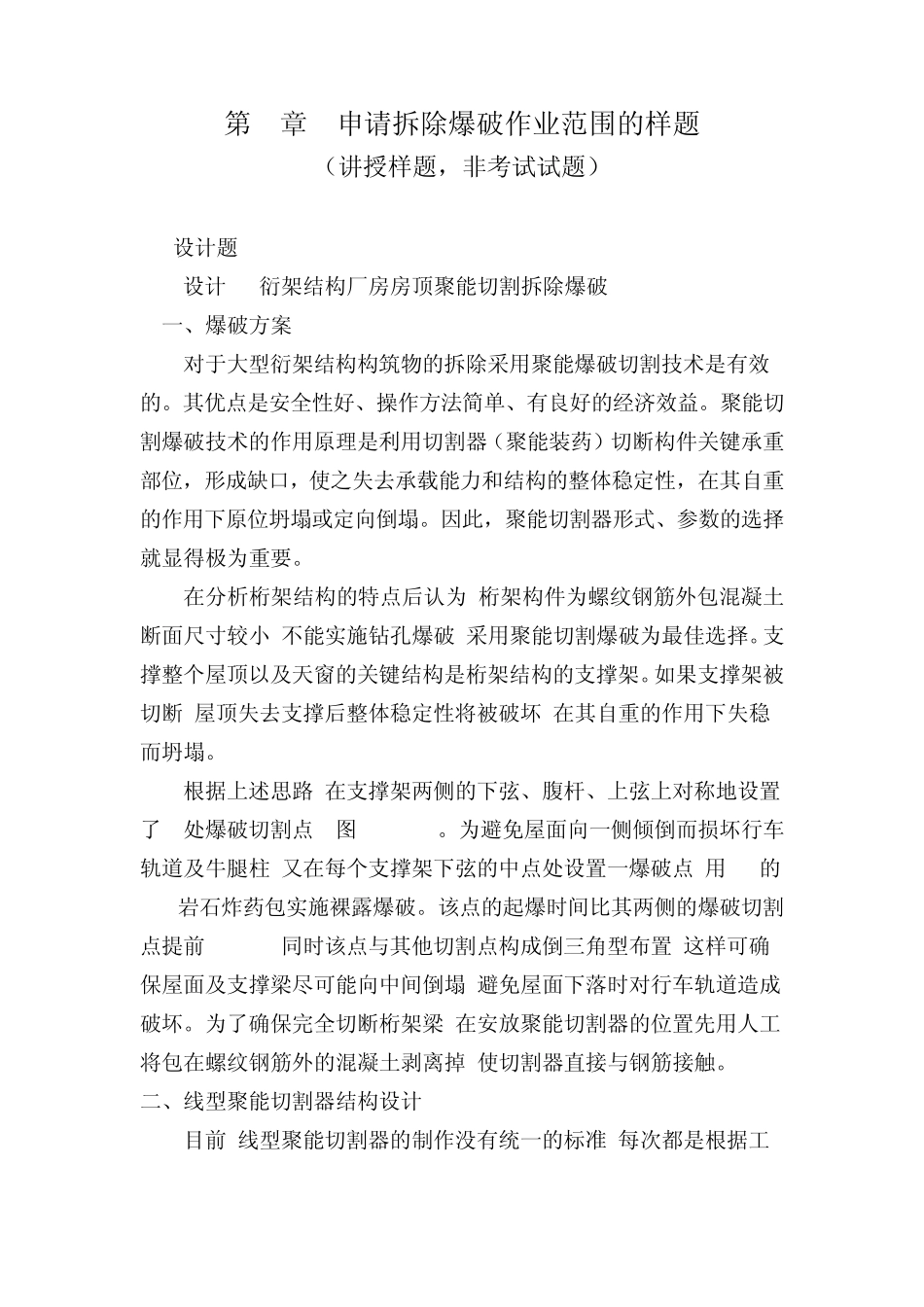

第5章 申请拆除爆破作业范围的样题 （讲授样题，非考试试题） 5.1设计题 设计1 衍架结构厂房房顶聚能切割拆除爆破 一、爆破方案 对于大型衍架结构构筑物的拆除采用聚能爆破切割技术是有效的。其优点是安全性好、操作方法简单、有良好的经济效益。聚能切割爆破技术的作用原理是利用切割器（聚能装药）切断构件关键承重部位，形成缺口，使之失去承载能力和结构的整体稳定性，在其自重的作用下原位坍塌或定向倒塌。因此，聚能切割器形式、参数的选择就显得极为重要。 在分析桁架结构的特点后认为,桁架构件为螺纹钢筋外包混凝土,断面尺寸较小,不能实施钻孔爆破,采用聚能切割爆破为最佳选择。支撑整个屋顶以及天窗的关键结构是桁架结构的支撑架。如果支撑架被切断,屋顶失去支撑后整体稳定性将被破坏,在其自重的作用下失稳而坍塌。 根据上述思路,在支撑架两侧的下弦、腹杆、上弦上对称地设置了3 处爆破切割点[ 图1 (a) ] 。为避免屋面向一侧倾倒而损坏行车轨道及牛腿柱,又在每个支撑架下弦的中点处设置一爆破点,用2kg的2 # 岩石炸药包实施裸露爆破。该点的起爆时间比其两侧的爆破切割点提前100ms ,同时该点与其他切割点构成倒三角型布置,这样可确保屋面及支撑梁尽可能向中间倒塌,避免屋面下落时对行车轨道造成破坏。为了确保完全切断桁架梁,在安放聚能切割器的位置先用人工将包在螺纹钢筋外的混凝土剥离掉,使切割器直接与钢筋接触。 二、线型聚能切割器结构设计 目前,线型聚能切割器的制作没有统一的标准,每次都是根据工程的需要通过经验和类比进行设计制作。所制作的切割器既要有足够的切割能力,满足切断构件的要求,又不能有太多的爆炸能量剩余,同时还要便于安放。本工程中使用的是线型聚能切割器,具有铸装固体炸药带“V”型槽的长圆柱体装药结构(如图所示) 。此种装药结构的特点是:外壳材料多样,不易产生危害性飞片(设计中选取纸壳作为聚能炸药外壳) ; 装药量小,装药密度相对大;能量相对均匀、集中; 制作和使用简便易行。 根据爆炸切割理论,炸药必须选择高能量、高密度、高稳定爆轰的“三高”炸药,炸药选定后还要尽量提高装药密度。选择炸药时还应考虑其成本、加工工艺等。综合上述因素,经过试验对比,最终选定60TNT/ 40PENT 熔铸混合炸药作为线型切割器的主装药, 其爆速可达到7500m/ s。 根据本项工程的需要,设计了直径40mm、长100mm 的线型聚能切割器。切割器药型罩张开角的最佳理论值80°～101°,为制作方便,设计中取...
