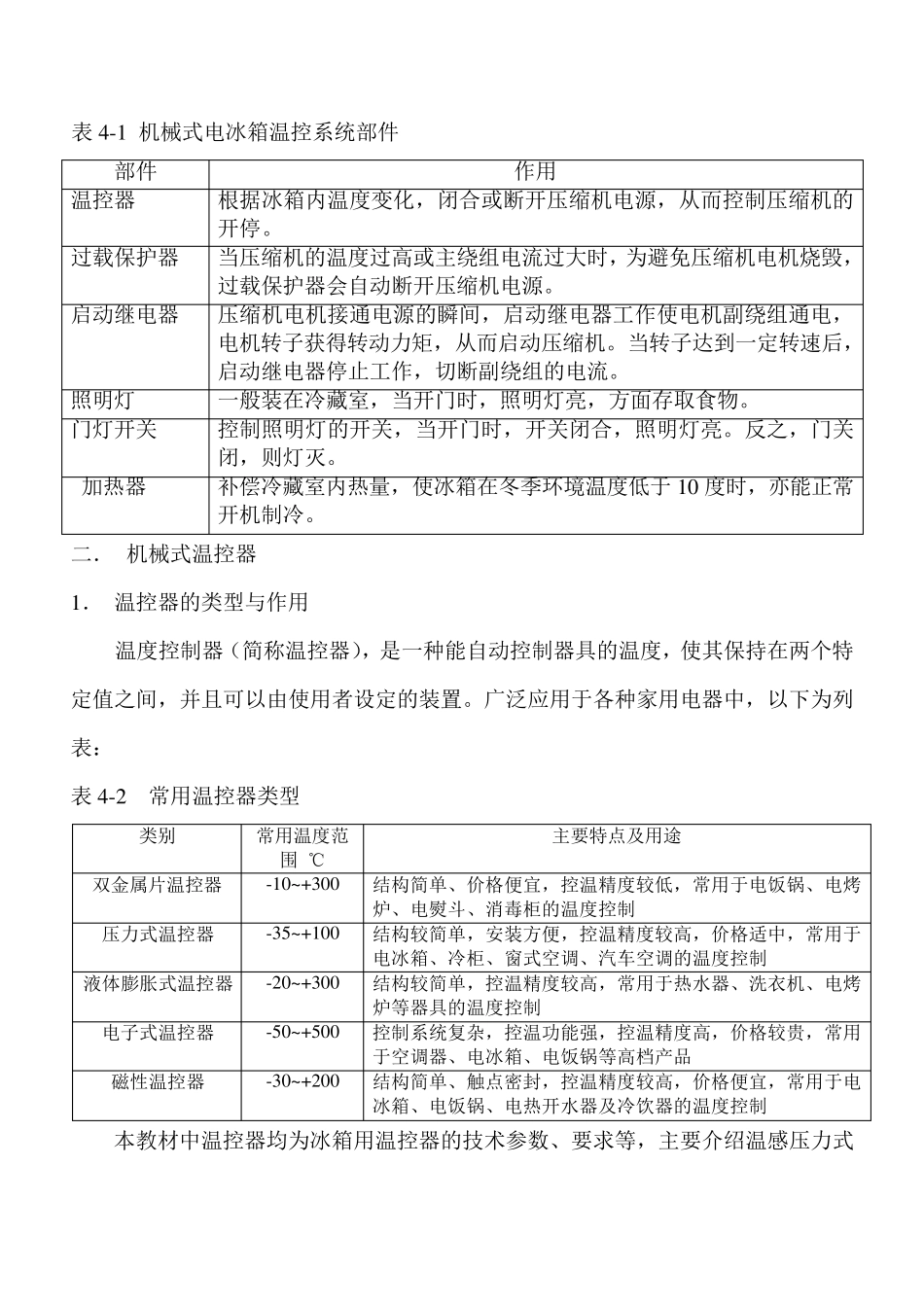

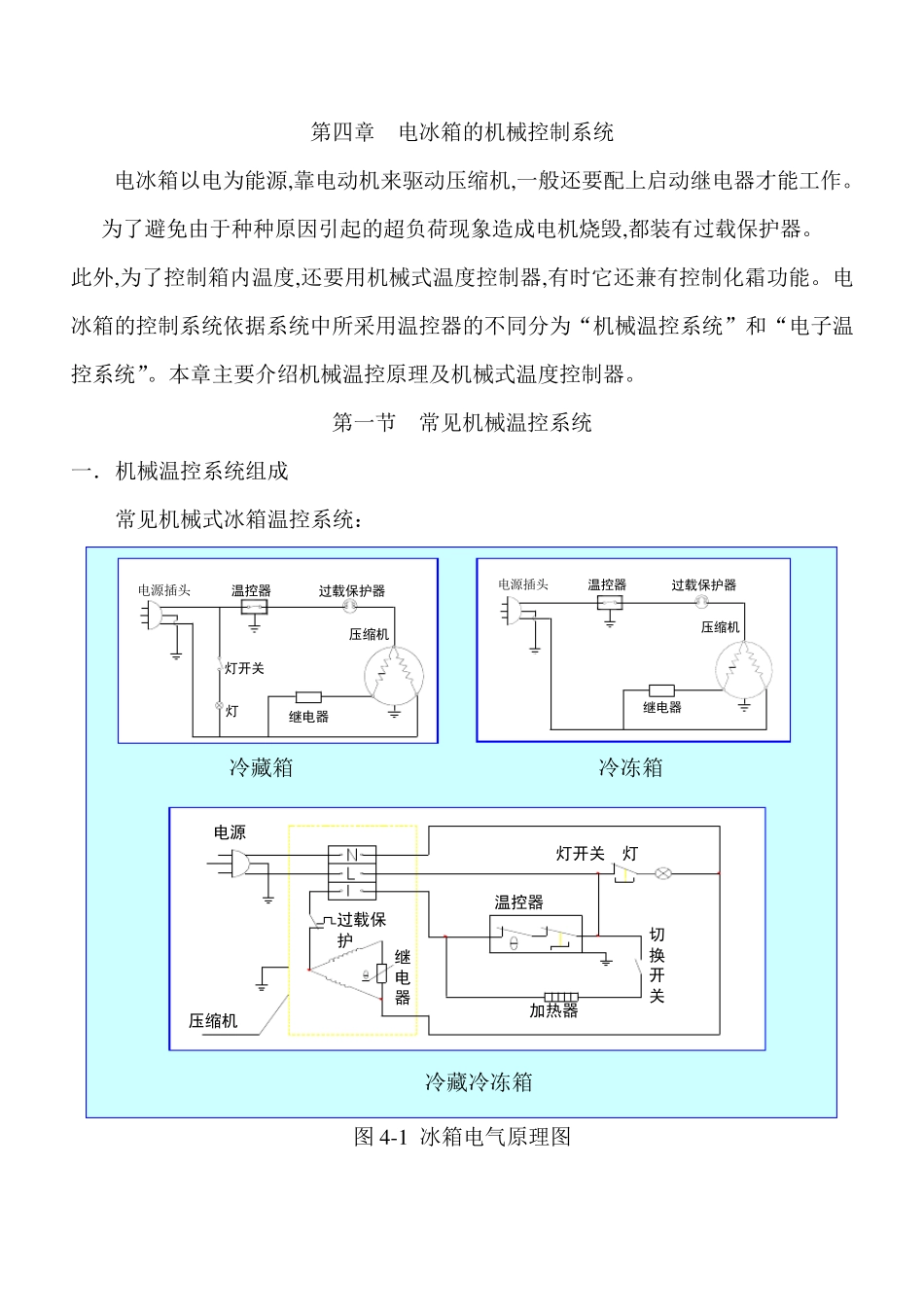

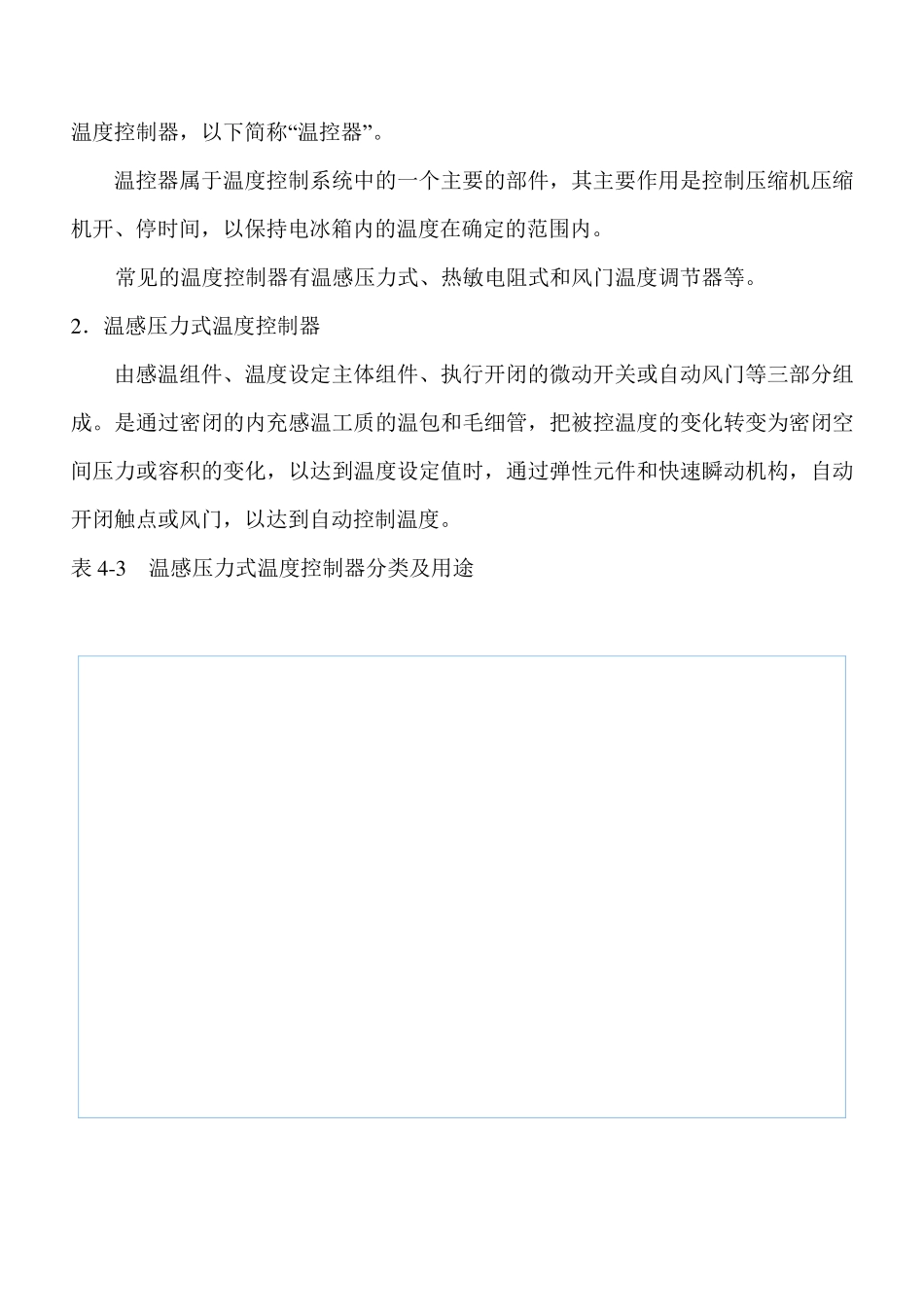

第四章 电冰箱的机械控制系统 电冰箱以电为能源,靠电动机来驱动压缩机,一般还要配上启动继电器才能工作。为了避免由于种种原因引起的超负荷现象造成电机烧毁,都装有过载保护器。 此外,为了控制箱内温度,还要用机械式温度控制器,有时它还兼有控制化霜功能。电冰箱的控制系统依据系统中所采用温控器的不同分为“机械温控系统”和“电子温控系统”。本章主要介绍机械温控原理及机械式温度控制器。 第一节 常见机械温控系统 一. 机械温控系统组成 常见机械式冰箱温控系统: 图 4 -1 冰箱电气原理图 冷藏箱 冷冻箱 电源过载保护灯开关 灯压缩机继电器加热器温控器切换开关 冷藏冷冻箱 电源插头温控器过载保护器压缩机继电器灯开关灯电源插头温控器过载保护器压缩机继电器表 4-1 机 械 式 电 冰 箱 温 控 系 统 部 件 部 件 作 用 温 控 器 根 据 冰 箱 内 温 度 变 化 , 闭 合 或 断 开 压 缩 机 电 源 , 从 而 控 制 压 缩 机 的开 停 。 过 载 保 护 器 当 压 缩 机 的 温 度 过 高 或 主 绕 组 电 流 过 大 时 , 为 避 免 压 缩 机 电 机 烧 毁 ,过 载 保 护 器 会 自 动 断 开 压 缩 机 电 源 。 启 动 继 电 器 压 缩 机 电 机 接 通 电 源 的 瞬 间 , 启 动 继 电 器 工 作 使 电 机 副 绕 组 通 电 ,电 机 转 子 获 得 转 动 力 矩 , 从 而 启 动 压 缩 机 。 当 转 子 达 到 一 定 转 速 后 ,启 动 继 电 器 停 止 工 作 , 切 断 副 绕 组 的 电 流 。 照 明 灯 一 般 装 在 冷 藏 室 , 当 开 门 时 , 照 明 灯 亮 , 方 面 存 取 食 物 。 门 灯 开 关 控 制 照 明 灯 的 开 关 , 当 开 门 时 , 开 关 闭 合 , 照 明 灯 亮 。 反 之 , 门 关闭 , 则 灯 灭 。 加 热 器 补 偿 冷 藏 室 内 热 量 , 使 冰 箱 在 冬 季 环 境 温 度 低 于 10 度 时 , 亦 能 正 常开 机 制 冷 。 二 . 机 械 式 温 控 器 1. 温 控 器 的 类 型 与 作 用 温 度 控 制 器 ( 简 称 温 控 器 ), 是 一 种 能 自 动 控 制 器 具的 温 度 , 使 其保 持在 两个特定 值之...
