电力安全工作规程发电厂和变电站电气部分

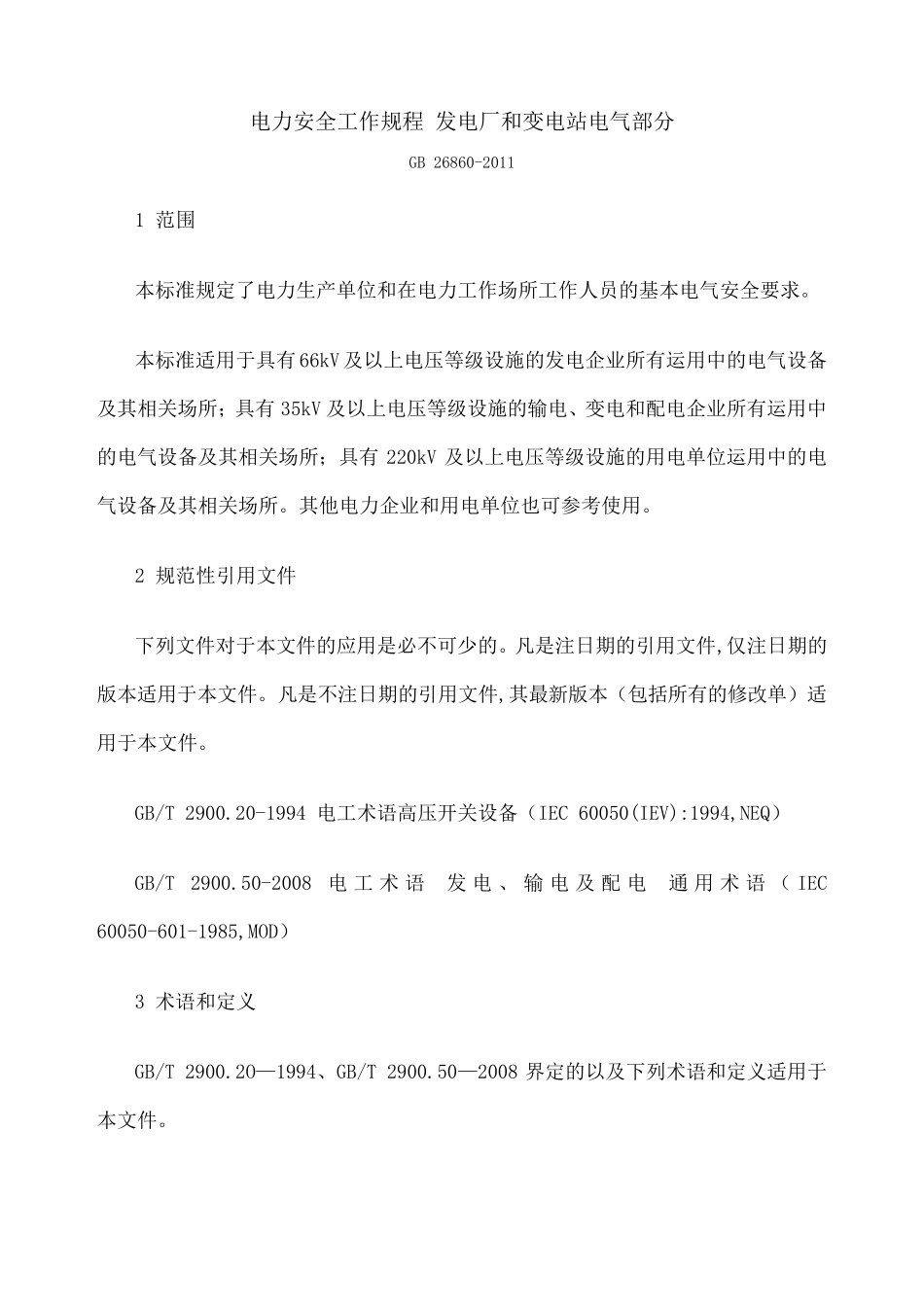

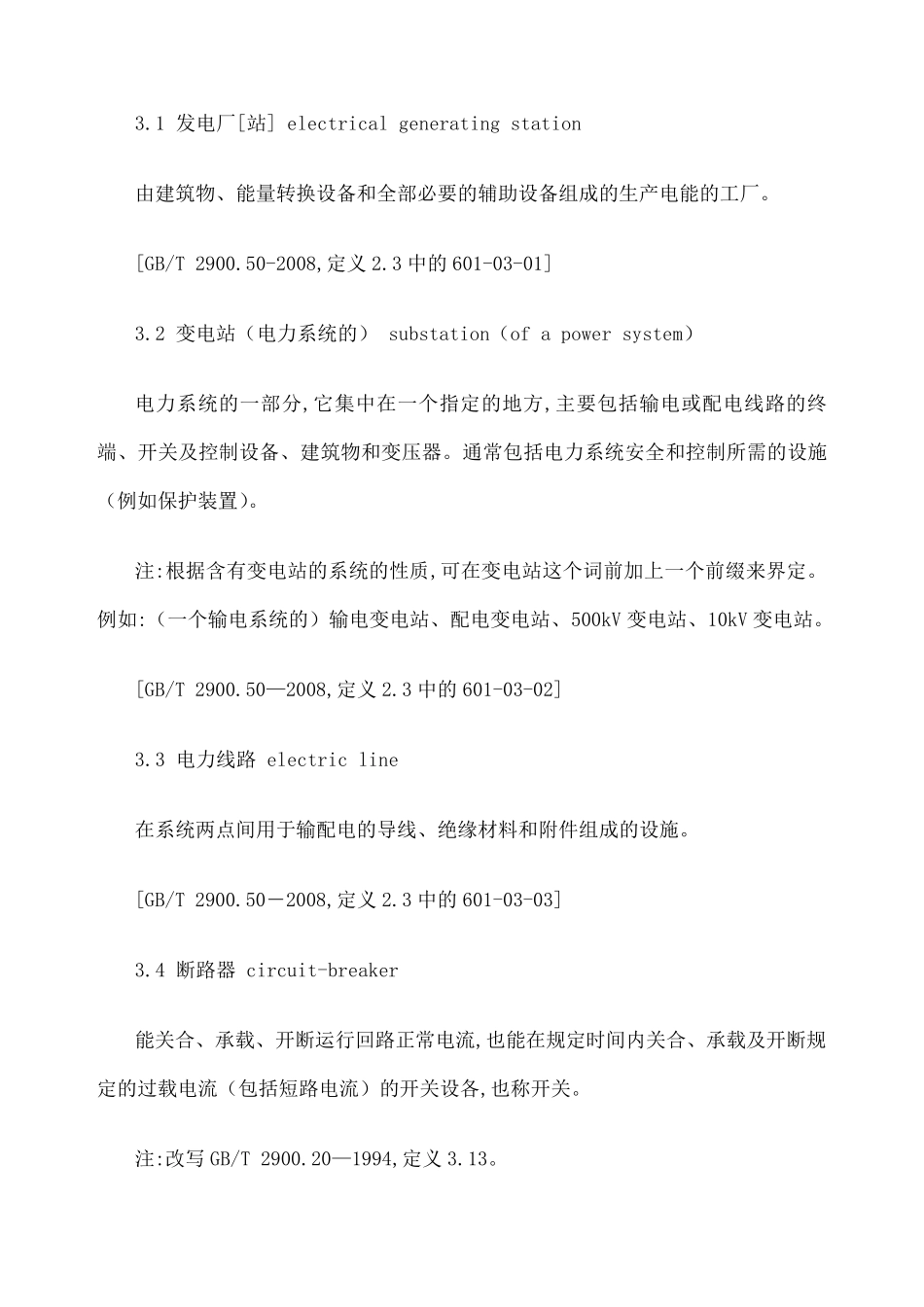

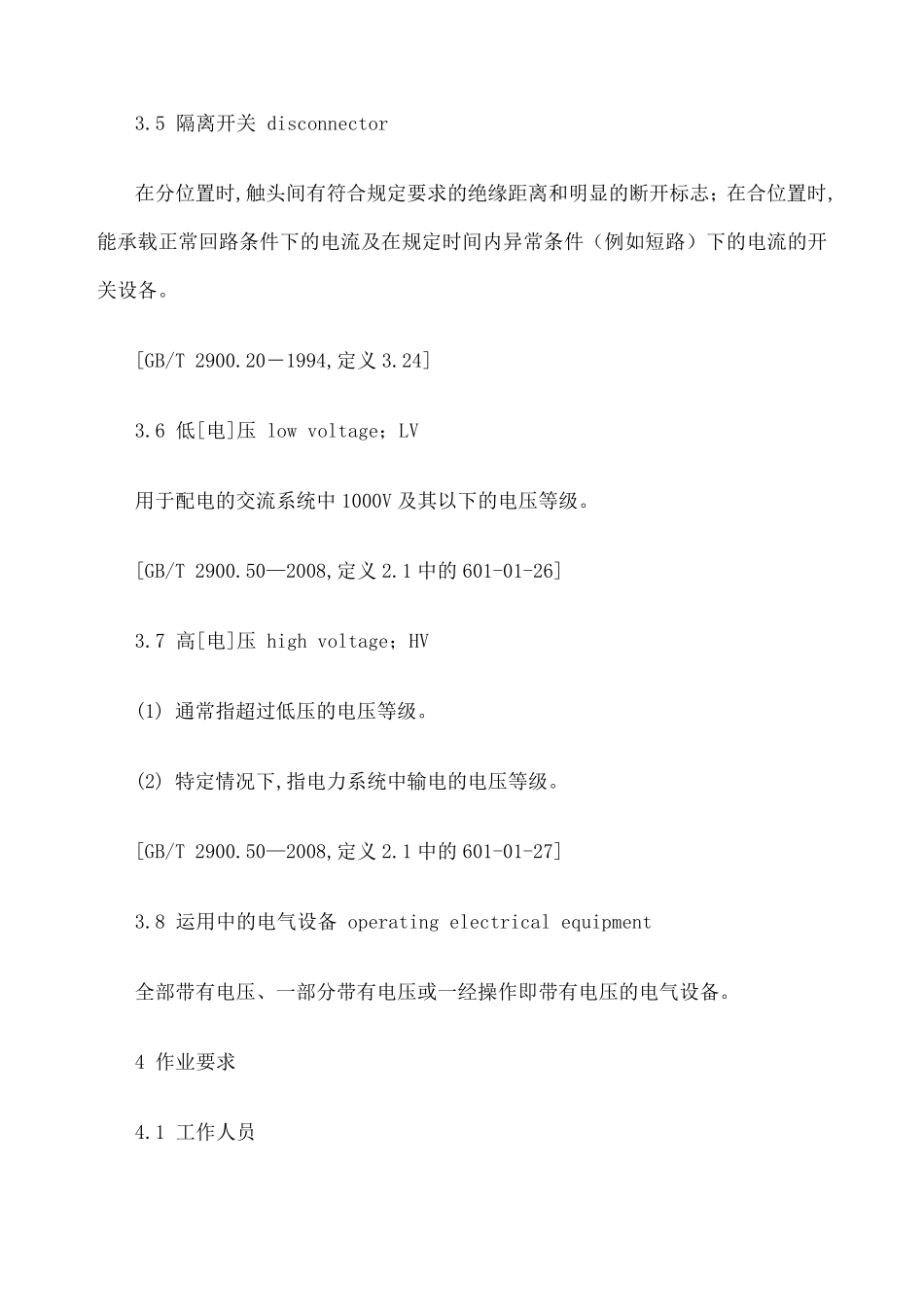

电力安全工作规程 发电厂和变电站电气部分 GB 26860-2011 1 范围 本标准规定了电力生产单位和在电力工作场所工作人员的基本电气安全要求。 本标准适用于具有66kV 及以上电压等级设施的发电企业所有运用中的电气设备及其相关场所；具有35kV 及以上电压等级设施的输电、变电和配电企业所有运用中的电气设备及其相关场所；具有220kV 及以上电压等级设施的用电单位运用中的电气设备及其相关场所。其他电力企业和用电单位也可参考使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。 GB/T 2900.20-1994 电工术语高压开关设备（IEC 60050(IEV):1994,NEQ） GB/T 2900.50-2008 电工术语 发电、输电及配电 通用术语（IEC 60050-601-1985,MOD） 3 术语和定义 GB/T 2900.2O—1994、GB/T 2900.50—2008 界定的以及下列术语和定义适用于本文件。 3.1 发电厂[站] electrical generating station 由建筑物、能量转换设备和全部必要的辅助设备组成的生产电能的工厂。 [GB/T 2900.50-2008,定义2.3 中的601-03-01] 3.2 变电站（电力系统的） substation（of a power system） 电力系统的一部分,它集中在一个指定的地方,主要包括输电或配电线路的终端、开关及控制设备、建筑物和变压器。通常包括电力系统安全和控制所需的设施（例如保护装置）。 注:根据含有变电站的系统的性质,可在变电站这个词前加上一个前缀来界定。例如:（一个输电系统的）输电变电站、配电变电站、500kV 变电站、10kV 变电站。 [GB/T 2900.50—2008,定义2.3 中的601-03-02] 3.3 电力线路 electric line 在系统两点间用于输配电的导线、绝缘材料和附件组成的设施。 [GB/T 2900.50―2008,定义2.3 中的601-03-03] 3.4 断路器 circuit-breaker 能关合、承载、开断运行回路正常电流,也能在规定时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设各,也称开关。 注:改写 GB/T 2900.20—1994,定义3.13。 3.5 隔离开关 disconnector 在分位置时,触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时,能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设各。 [GB/T 2900.20―1994,定义3.24] 3.6 低[电]压 low voltage；LV 用于配电的交...
