电力杆、埋弧焊管二步法焊接设备技术文件

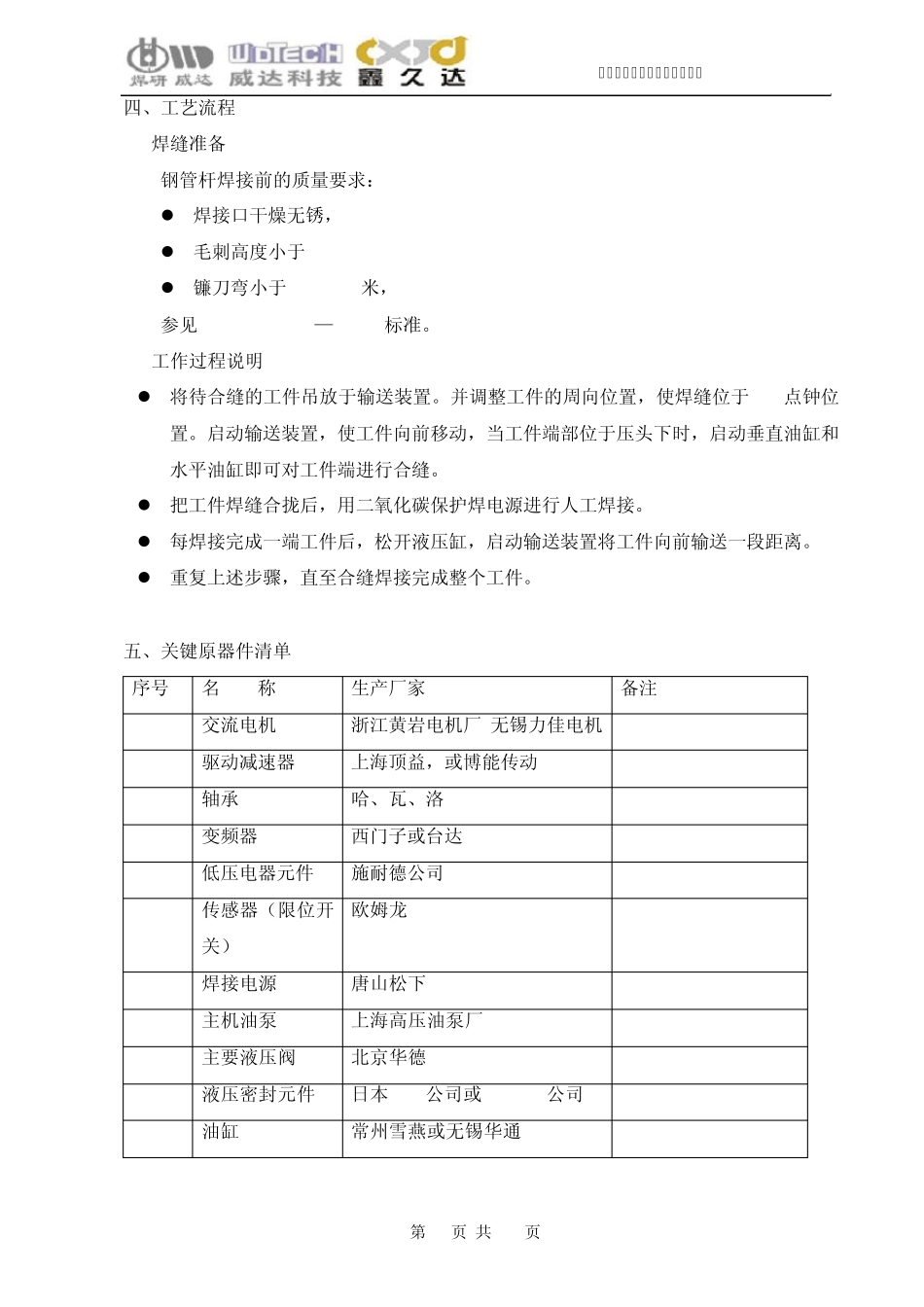

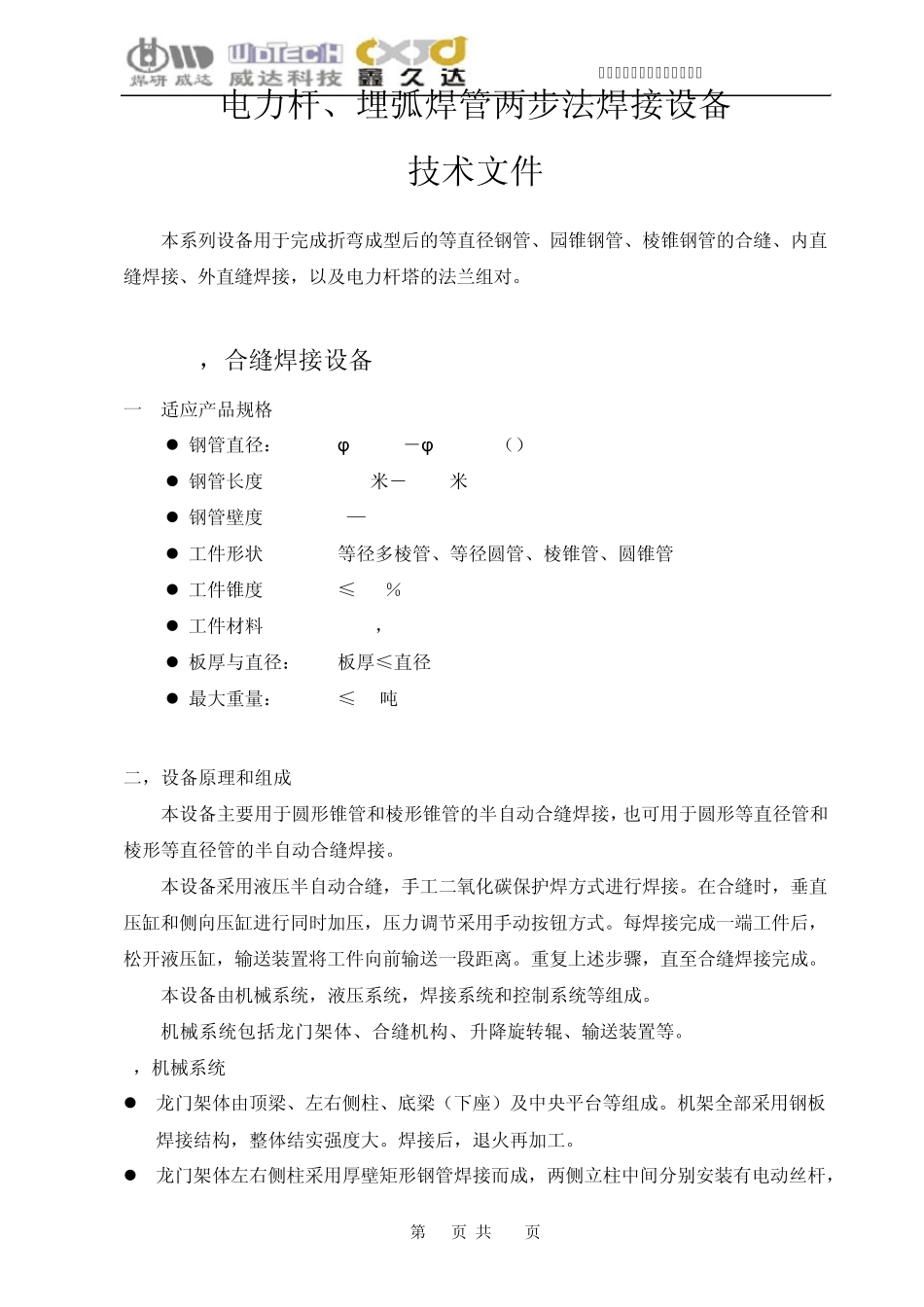

成都鑫久达机械设备有限公司 第 1 页 共 17 页 电力杆、埋弧焊管两步法焊接设备 技术文件 本系列设备用于完成折弯成型后的等直径钢管、园锥钢管、棱锥钢管的合缝、内直缝焊接、外直缝焊接，以及电力杆塔的法兰组对。 Part 1，合缝焊接设备 一. 适应产品规格  钢管直径： φ 325mm－φ 1422mm（）  钢管长度 6.0米－14.0米  钢管壁度 5—24mm  工件形状 等径多棱管、等径圆管、棱锥管、圆锥管  工件锥度 ≤3.0％  工件材料 Q235，Q345  板厚与直径： 板厚≤直径/45  最大重量： ≤12吨 二，设备原理和组成 本设备主要用于圆形锥管和棱形锥管的半自动合缝焊接，也可用于圆形等直径管和棱形等直径管的半自动合缝焊接。 本设备采用液压半自动合缝，手工二氧化碳保护焊方式进行焊接。在合缝时，垂直压缸和侧向压缸进行同时加压，压力调节采用手动按钮方式。每焊接完成一端工件后，松开液压缸，输送装置将工件向前输送一段距离。重复上述步骤，直至合缝焊接完成。 本设备由机械系统，液压系统，焊接系统和控制系统等组成。 机械系统包括龙门架体、合缝机构、升降旋转辊、输送装置等。 1，机械系统  龙门架体由顶梁、左右侧柱、底梁（下座）及中央平台等组成。机架全部采用钢板焊接结构，整体结实强度大。焊接后，退火再加工。  龙门架体左右侧柱采用厚壁矩形钢管焊接而成，两侧立柱中间分别安装有电动丝杆， 成都鑫久达机械设备有限公司 第 2 页 共 17 页 丝杆旋转时，水平压缸上下移动， 并保证升降同步。  合缝机构由垂直压轮组件、水平压轮组件、工件定位块共同完成，四个方向的压力组合成工件的纵缝合拢，使纵缝的间隙达到焊接工艺的要求。压轮组件由液压系统驱动。  钢管进料和出料都是通过 V型输送辊道来输送的。钢管输送辊分为主动辊和从动辊。进料单元包括 2组主动辊和 2组从动辊，出料单元包括 2组主动驱动辊和 2组从动辊， 主动输送辊的输送速度是变频器控制无级调速，以保证工作时保持与下模辊同步传输，从动辊无动力。 2，焊接系统 焊接系统采用手工二氧化碳保护焊。选用松下 KRII焊接电源。 3，液压系统 液压泵站安放于龙门架体旁，由电机、油泵、阀块、压力显示、管路等组成，油泵采用高压柱塞泵，溢流阀上带有电磁卸荷阀，有利于控制油温。阀件采用了叠加式阀，具有结构简单，维修方便。 该系统符合 GB3766-87《液压系统通用技术条...
