电力浅沟专项施工方案

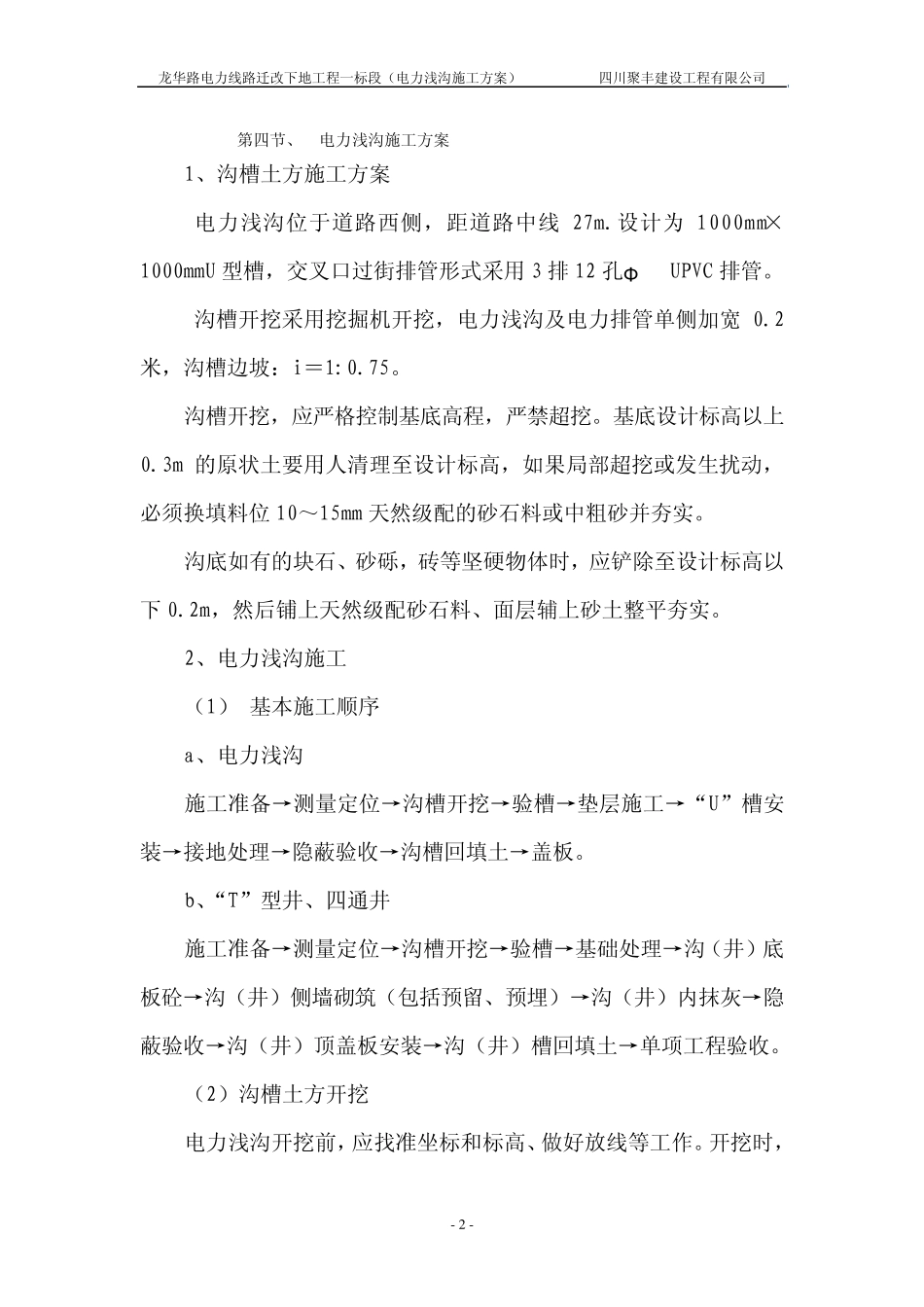

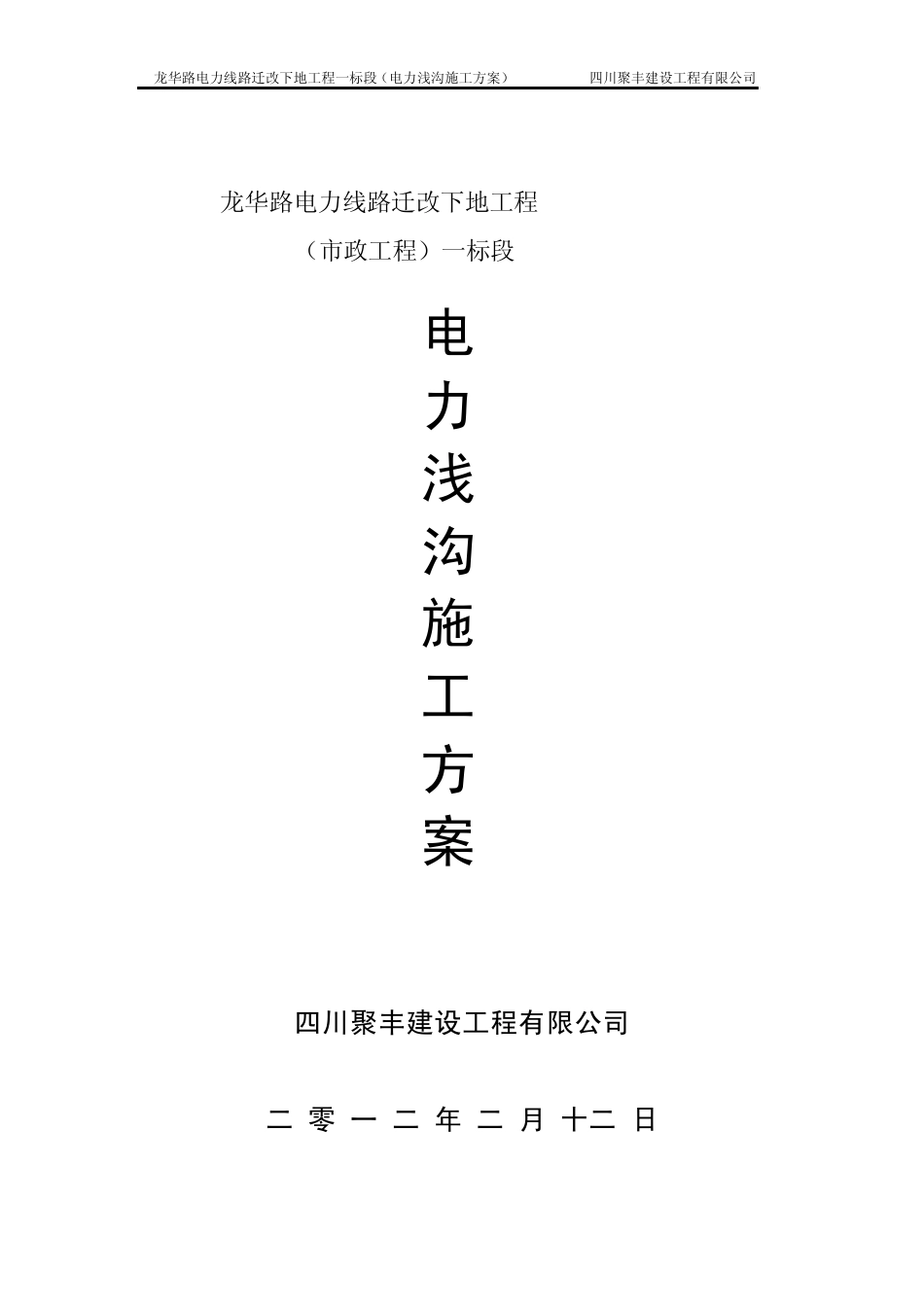

龙华路电力线路迁改下地工程一标段（电力浅沟施工方案） 四川聚丰建设工程有限公司 龙华路电力线路迁改下地工程 （市政工程）一标段 电 力 浅 沟 施 工 方 案 四川聚丰建设工程有限公司 二 零 一 二 年 二 月 十二 日 龙华路电力线路迁改下地工程一标段（电力浅沟施工方案） 四川聚丰建设工程有限公司 - 1 - 龙华路电力线路迁改下地工程 （市政工程）一标段 电 力 浅 沟 施 工 方 案 编制人： 审核人： 二 零 一 二 年 二 月十 二 日 龙华路电力线路迁改下地工程一标段（电力浅沟施工方案） 四川聚丰建设工程有限公司 - 2 - 第四节、 电力浅沟施工方案 1、沟槽土方施工方案 电力浅沟位于道路西侧，距道路中线27m.设计为1000mm×1000mmU 型槽，交叉口过街排管形式采用 3 排 12 孔Φ 150UPVC 排管。 沟槽开挖采用挖掘机开挖，电力浅沟及电力排管单侧加宽 0.2米，沟槽边坡：i＝1:0.75。 沟槽开挖，应严格控制基底高程，严禁超挖。基底设计标高以上0.3m 的原状土要用人清理至设计标高，如果局部超挖或发生扰动，必须换填料位10～15mm 天然级配的砂石料或中粗砂并夯实。 沟底如有的块石、砂砾，砖等坚硬物体时，应铲除至设计标高以下0.2m，然后铺上天然级配砂石料、面层辅上砂土整平夯实。 2、电力浅沟施工 （1） 基本施工顺序 a、电力浅沟 施工准备→测量定位→沟槽开挖→验槽→垫层施工→“U”槽安装→接地处理→隐蔽验收→沟槽回填土→盖板。 b、“T”型井、四通井 施工准备→测量定位→沟槽开挖→验槽→基础处理→沟（井）底板砼→沟（井）侧墙砌筑（包括预留、预埋）→沟（井）内抹灰→隐蔽验收→沟（井）顶盖板安装→沟（井）槽回填土→单项工程验收。 （2）沟槽土方开挖 电力浅沟开挖前，应找准坐标和标高、做好放线等工作。开挖时，龙华路电力线路迁改下地工程一标段（电力浅沟施工方案） 四川聚丰建设工程有限公司 - 3 - 应根据设计给出的尺寸大小、深度和土壤性质认真确定其底宽和边坡，并按规定留出足够的沟底工作面，便于沟底开挖积水井。当采用机械开挖时，为防止机械振动沟底原土结构，沟底必须留出 20cm 左右的土层，待机械开挖后，再用人工清理沟底至设计标高，为作业方便，沟顶两侧不得同时堆放土方，必须留出运输和方便作业的道路。 土方的堆置必须离开沟顶边缘 1.5m 以上， 开挖完成后，应对沟底原土夯实，特别是对埋管线的沟底（包括横...
