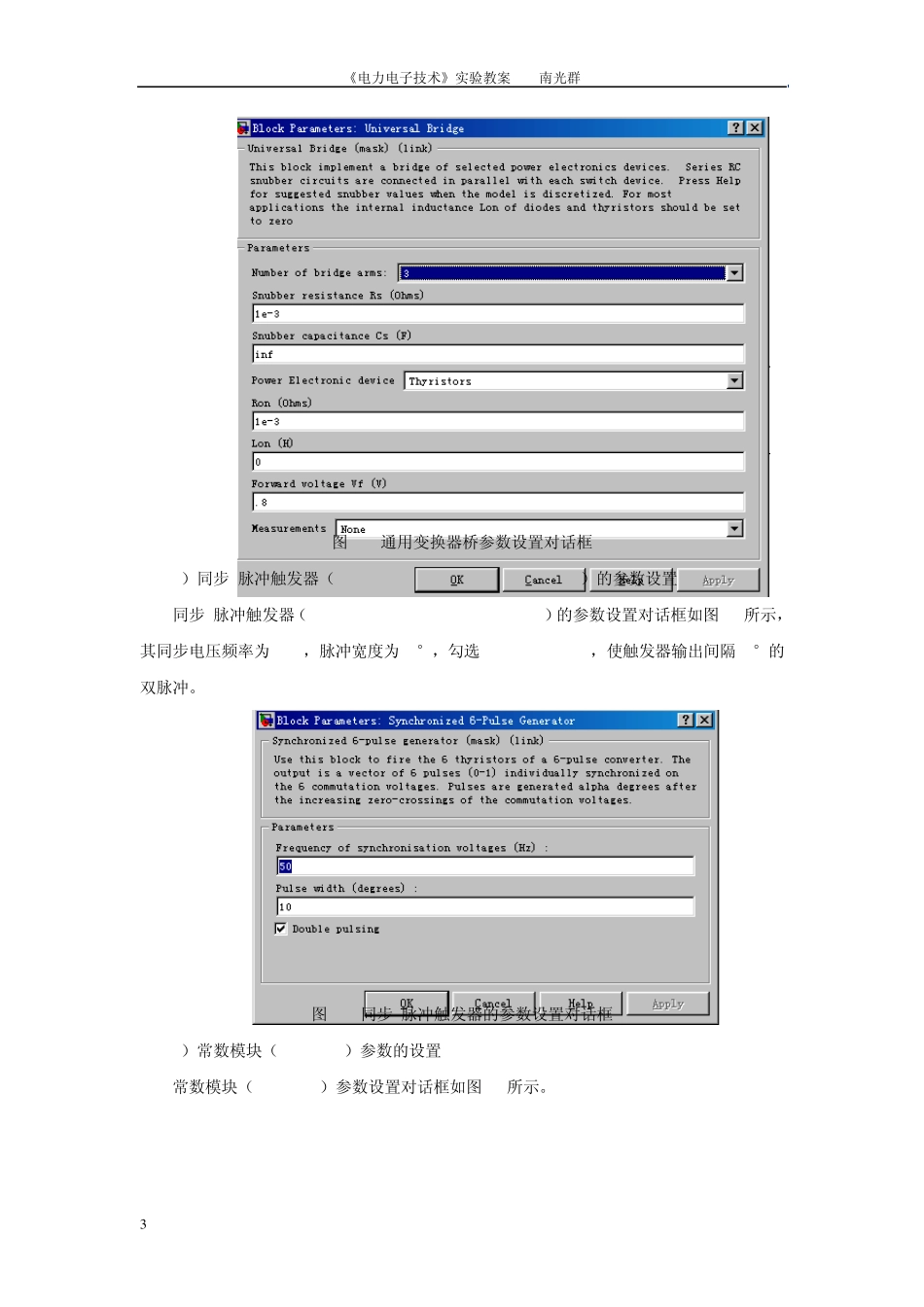

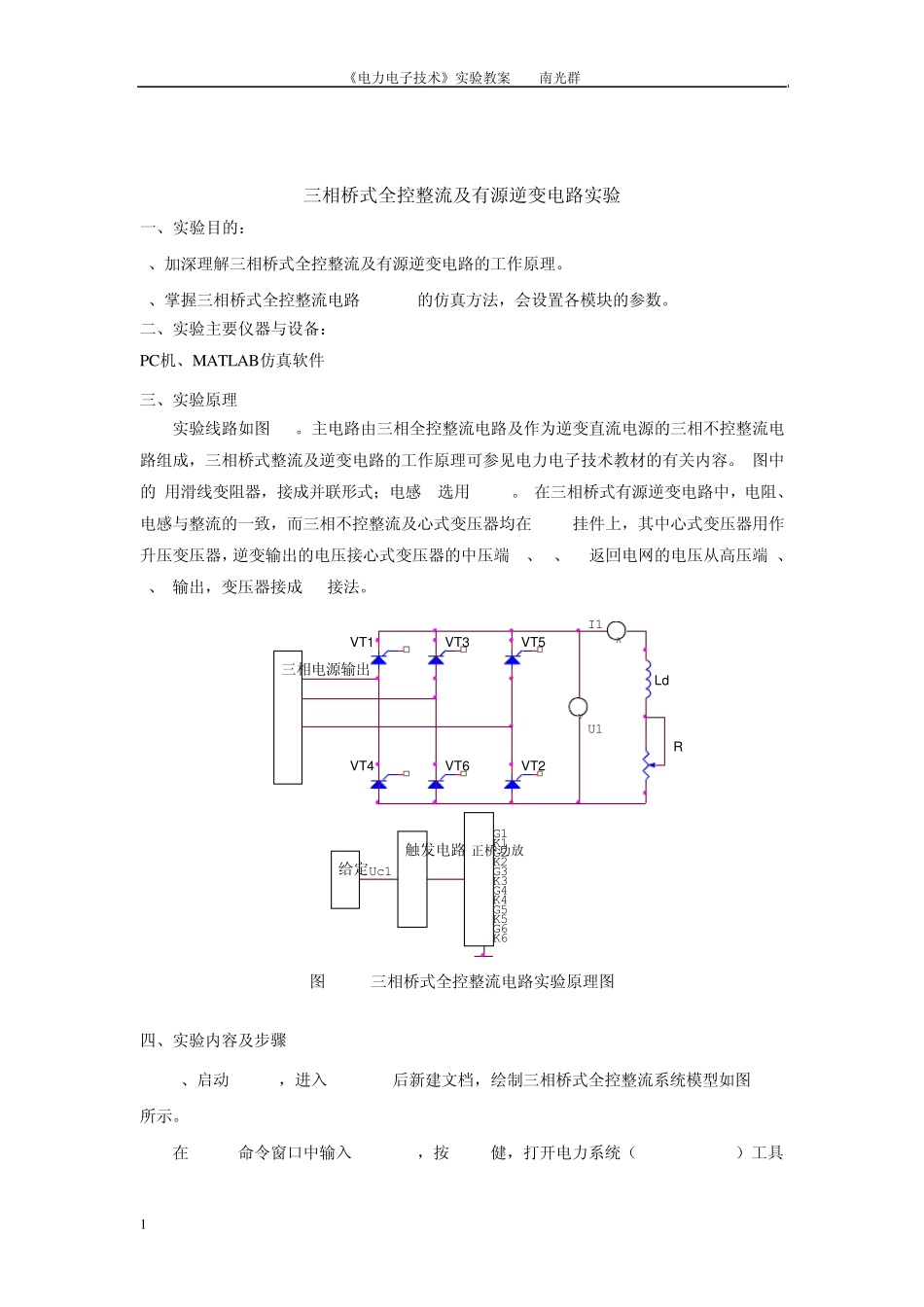

《电力电子技术》实验教案 南光群 1 三相桥式全控整流及有源逆变电路实验 一、实验目的： 1、加深理解三相桥式全控整流及有源逆变电路的工作原理。 2、掌握三相桥式全控整流电路MATLAB的仿真方法，会设置各模块的参数。 二、实验主要仪器与设备： PC机、MATLAB仿真软件 三、实验原理 实验线路如图3-1。主电路由三相全控整流电路及作为逆变直流电源的三相不控整流电路组成，三相桥式整流及逆变电路的工作原理可参见电力电子技术教材的有关内容。 图中的R用滑线变阻器，接成并联形式；电感Ld选用700mH。 在三相桥式有源逆变电路中，电阻、电感与整流的一致，而三相不控整流及心式变压器均在DJK10挂件上，其中心式变压器用作升压变压器，逆变输出的电压接心式变压器的中压端Am、Bm、Cm,返回电网的电压从高压端A、B、C输出，变压器接成Y/Y接法。 U1VT3K1K4G6K5VT1正桥功放I1三相电源输出AG3RG5K3Uc1VT4K2VG1K6G2G4LdVT6触发电路VT5VT2给定 图 3-1 三相桥式全控整流电路实验原理图 四、实验内容及步骤 1、启动MATLAB，进入SIMULINK后新建文档，绘制三相桥式全控整流系统模型如图3-2所示。 在MATLAB命令窗口中输入powerlib，按Enter健，打开电力系统（Power System）工具《电力电子技术》实验教案 南光群 2 箱，或在MATLAB的工具栏中，打开SIMULINK的库浏览器，单击SimPowerSystems进入电力系统工具箱。从电源模块库（Electrical Sources）中选取交流电压源（Voltage Source）,从电力电子器件模块库（Power Electronics）选取通用变换器桥模块（Universal Bridge），从元件模块库（Elements）中选取串联RLC负载（Series RLC Branch）,从测量模块库（Measurements）选取电压测量（Voltage Measurement）、电流测量（Current Measurement）,从连接器模块库（Connectors）选取接地（输入）（Groud input）、接地（输出）（Groud output）、总线（Bus Bar,vert），从Extra library 中的Control Blocks选取同步6脉冲触发器（Synchronized 6-Pulse Generator）。 在MATLAB的工具栏中，打开SIMULINK的库浏览器，从接收/显示输出模块库（Sinks）中选取Scope,从输入源模块库（Sources）选取常数模块（Constant），绘制三相桥式全控整流系统模型如图3-2所示。 图3 -2 三相桥式全控整流系统模型图 2、带电阻性负载的仿真 1)交流电压源（Voltage Source）的参数设置 三相电源的相位互差120°设置交流峰值相电压为100V...
