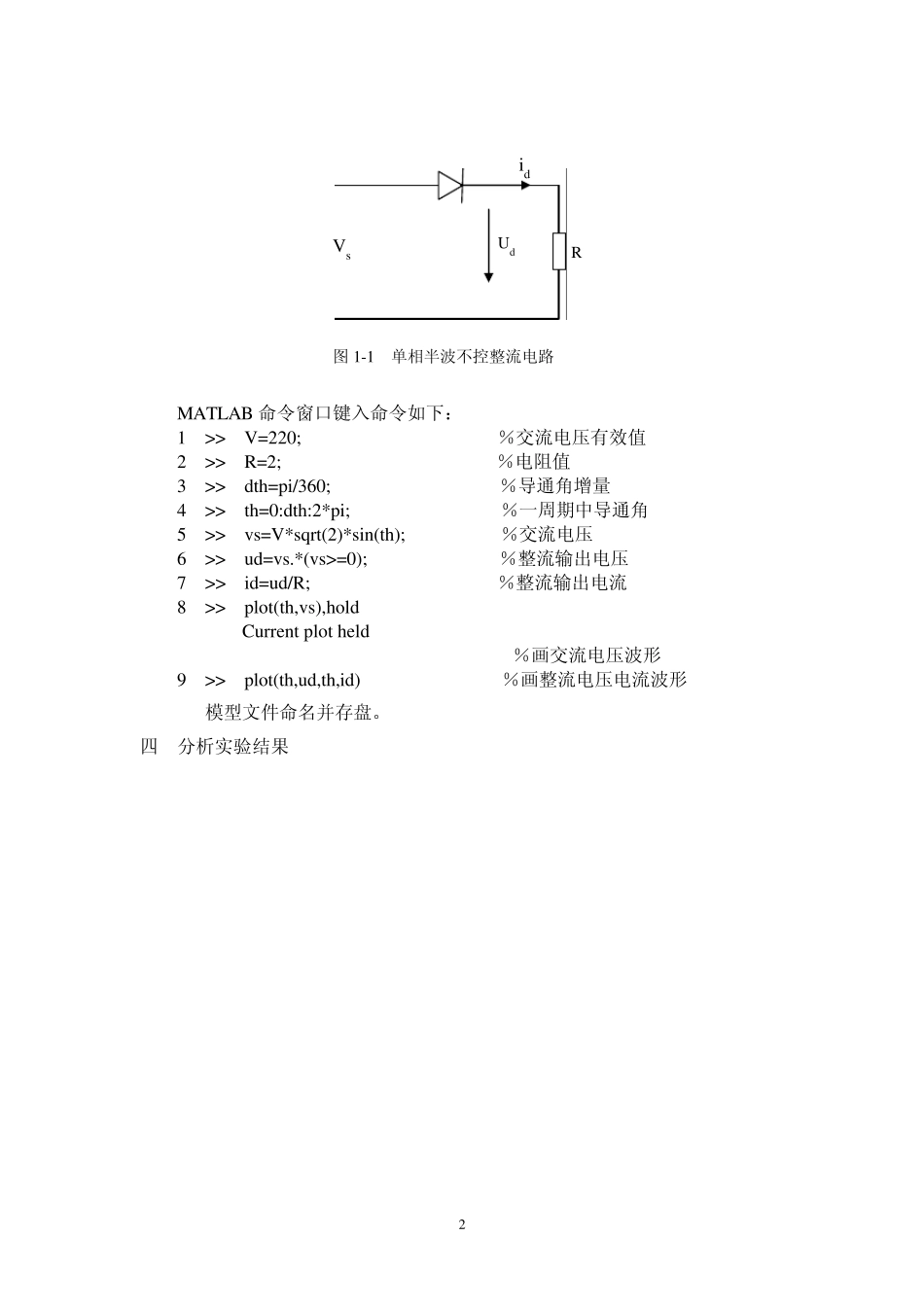

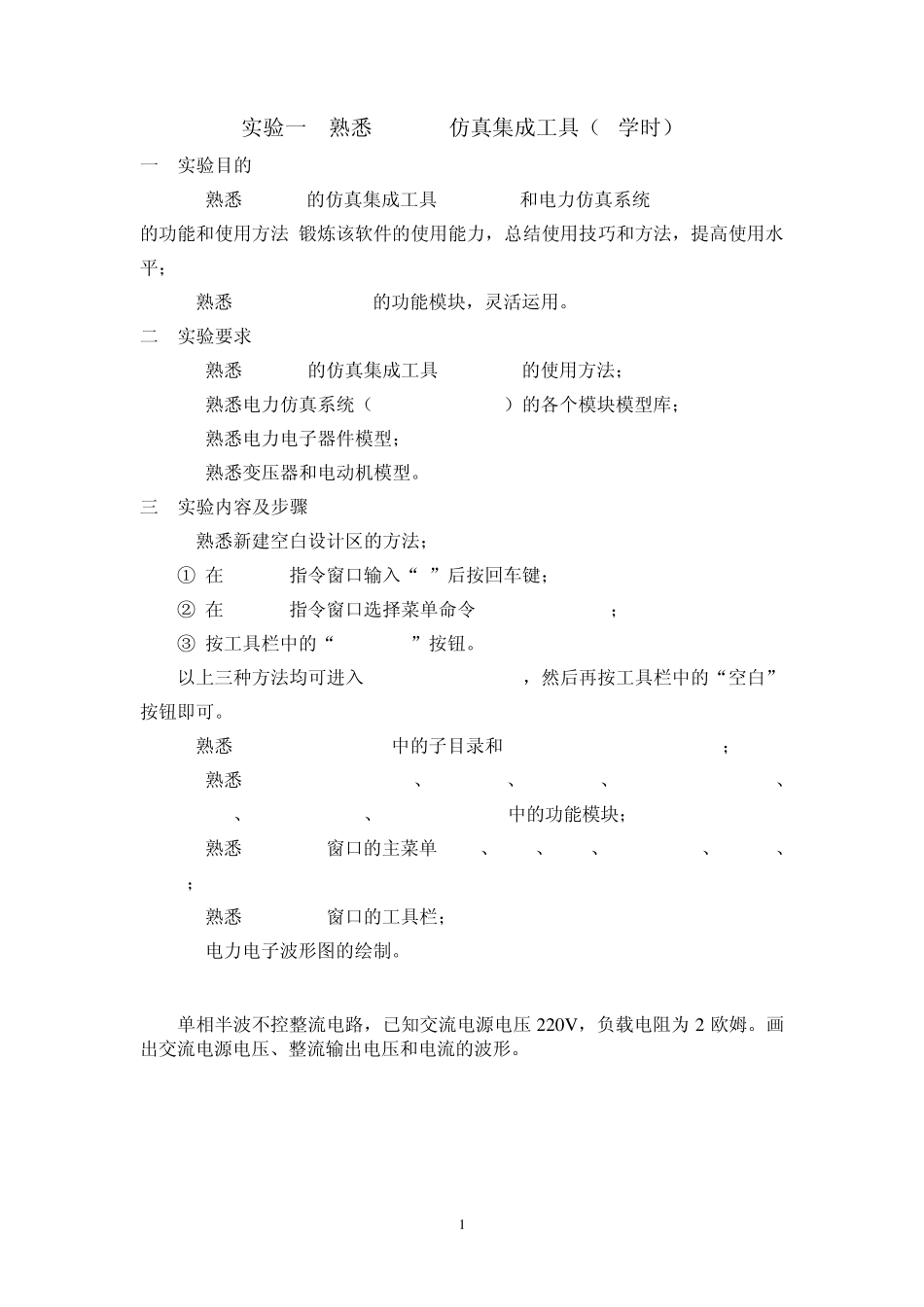

1 实验一 熟悉Matlab仿真集成工具（2学时） 一. 实验目的 1. 熟悉Matlab的仿真集成工具Simulink和电力仿真系统simpowersystem的功能和使用方法,锻炼该软件的使用能力，总结使用技巧和方法，提高使用水平； 2.熟悉Simpowersystem的功能模块，灵活运用。 二. 实验要求 1. 熟悉Matlab的仿真集成工具Simulink的使用方法； 2. 熟悉电力仿真系统（simpowersystem）的各个模块模型库； 3. 熟悉电力电子器件模型； 4. 熟悉变压器和电动机模型。 三. 实验内容及步骤 1.熟悉新建空白设计区的方法； ① 在MATLAB指令窗口输入“c”后按回车键； ② 在MATLAB指令窗口选择菜单命令File/New/Modle； ③ 按工具栏中的“Simulink”按钮。 以上三种方法均可进入Simulink Browser，然后再按工具栏中的“空白”按钮即可。 2.熟悉Simulink Browser中的子目录和simpowersystem Blockset； 3. 熟悉Electrical Sources、Elements、Machines、Power Electronics、 Connectors、Measurements、Extra Library中的功能模块； 4. 熟悉Simulink窗口的主菜单 File、Edit、View、Simulation、Format、Tools； 5. 熟悉Simulink窗口的工具栏； 6. 电力电子波形图的绘制。 单相半波不控整流电路，已知交流电源电压220V ，负载电阻为 2 欧姆。画出交流电源电压、整流输出电压和电流的波形。 2 MATLAB 命令窗口键入命令如下： 1 >> V=220; ％交流电压有效值 2 >> R=2; ％电阻值 3 >> dth=pi/360; ％导通角增量 4 >> th=0:dth:2*pi; ％一周期中导通角 5 >> v s=V*sqrt(2)*sin(th); ％交流电压 6 >> u d=v s.*(v s>=0); ％整流输出电压 7 >> id=u d/R; ％整流输出电流 8 >> plot(th,v s),hold Cu rrent plot held ％画交流电压波形 9 >> plot(th,u d,th,id) ％画整流电压电流波形 7. 模型文件命名并存盘。 四. 分析实验结果 R id Ud Vs 图 1-1 单相半波不控整流电路 3 实验二 单相桥式全控整流电路仿真（2学时） 一. 实验目的 1. 熟悉Matlab的仿真集成工具Simulink和电力系统SimPowerSystems的功能和使用方法,锻炼该软件的使用能力，总结使用技巧和方法，提高使用水平； 2. 熟悉单相桥式全控整流原理电路； 2. 熟悉SimPowerSystems的功能模块，灵活运用，举一反三练习。 二. 实验要求 1. 熟悉Matlab的电力系统仿真集成工具SimPowerSystems的使用方法； 2....
