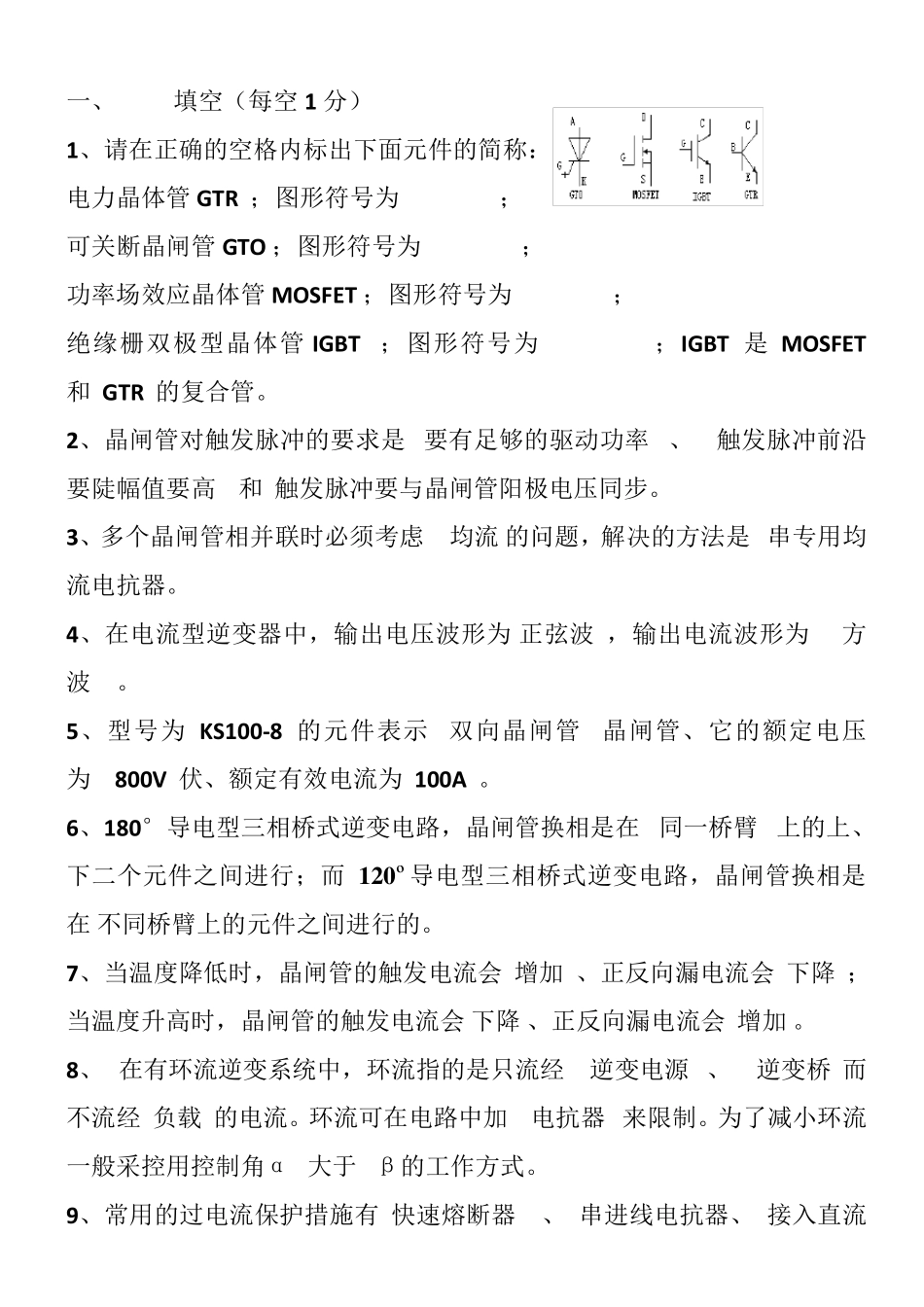

一、 填空（每空1 分） 1、请在正确的空格内标出下面元件的简称： 电力晶体管 GTR ；图形符号为 ； 可关断晶闸管GTO ；图形符号为 ； 功率场效应晶体管 MOSFET ；图形符号为 ； 绝缘栅双极型晶体管 IGBT ；图形符号为 ；IGBT 是 MOSFET 和 GTR 的复合管。 2、晶闸管对触发脉冲的要求是 要有足够的驱动功率 、 触发脉冲前沿要陡幅值要高 和 触发脉冲要与晶闸管阳极电压同步。 3、多个晶闸管相并联时必须考虑 均流 的问题，解决的方法是 串专用均流电抗器。 4、在电流型逆变器中，输出电压波形为 正弦波 ，输出电流波形为 方波 。 5、型号为KS100-8 的元件表示 双向晶闸管 晶闸管、它的额定电压为 800V 伏、额定有效电流为 100A 。 6、180°导电型三相桥式逆变电路，晶闸管换相是在 同一桥臂 上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在 不同桥臂上的元件之间进行的。 7、当温度降低时，晶闸管的触发电流会 增加 、正反向漏电流会 下降 ；当温度升高时，晶闸管的触发电流会 下降 、正反向漏电流会 增加 。 8、 在有环流逆变系统中，环流指的是只流经 逆变电源 、 逆变桥 而不流经 负载 的电流。环流可在电路中加 电抗器 来限制。为了减小环流一般采控用控制角α 大于 β的工作方式。 9、常用的过电流保护措施有 快速熔断器 、 串进线电抗器、 接入直流 快速开关 、 控制快速移相使输出电压下降。（写出四种即可） 10、双向晶闸管的触发方式有 Ⅰ+、 Ⅰ-、 Ⅲ＋、 Ⅲ- 四种 。 11、双向晶闸管的触发方式有：I+ 触发：第一阳极 T1 接 正 电压，第二阳极 T2接 负 电压；门极 G 接正 电压，T2 接 负 电压。 I- 触发：第一阳极 T1 接 正 电压，第二阳极 T2 接 负 电压；门极 G 接 负 电压，T2 接 正 电压。 Ⅲ+触发：第一阳极 T1 接 负电压，第二阳极 T2 接正 电压；门极 G 接正电压，T2 接 负 电压。 Ⅲ-触发：第一阳极 T1 接 负电压，第二阳极 T2 接 正电压；门极 G 接 负电压，T2 接 正 电压。 12、由晶闸管构成的逆变器换流方式有 负载 换流和 强迫（脉冲）换流。 13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源 逆变器与 无源 逆变器两大类。 14、有一晶闸管的型号为 KK200－9，请说明 KK 快速晶闸管 ； 200 表示表...
