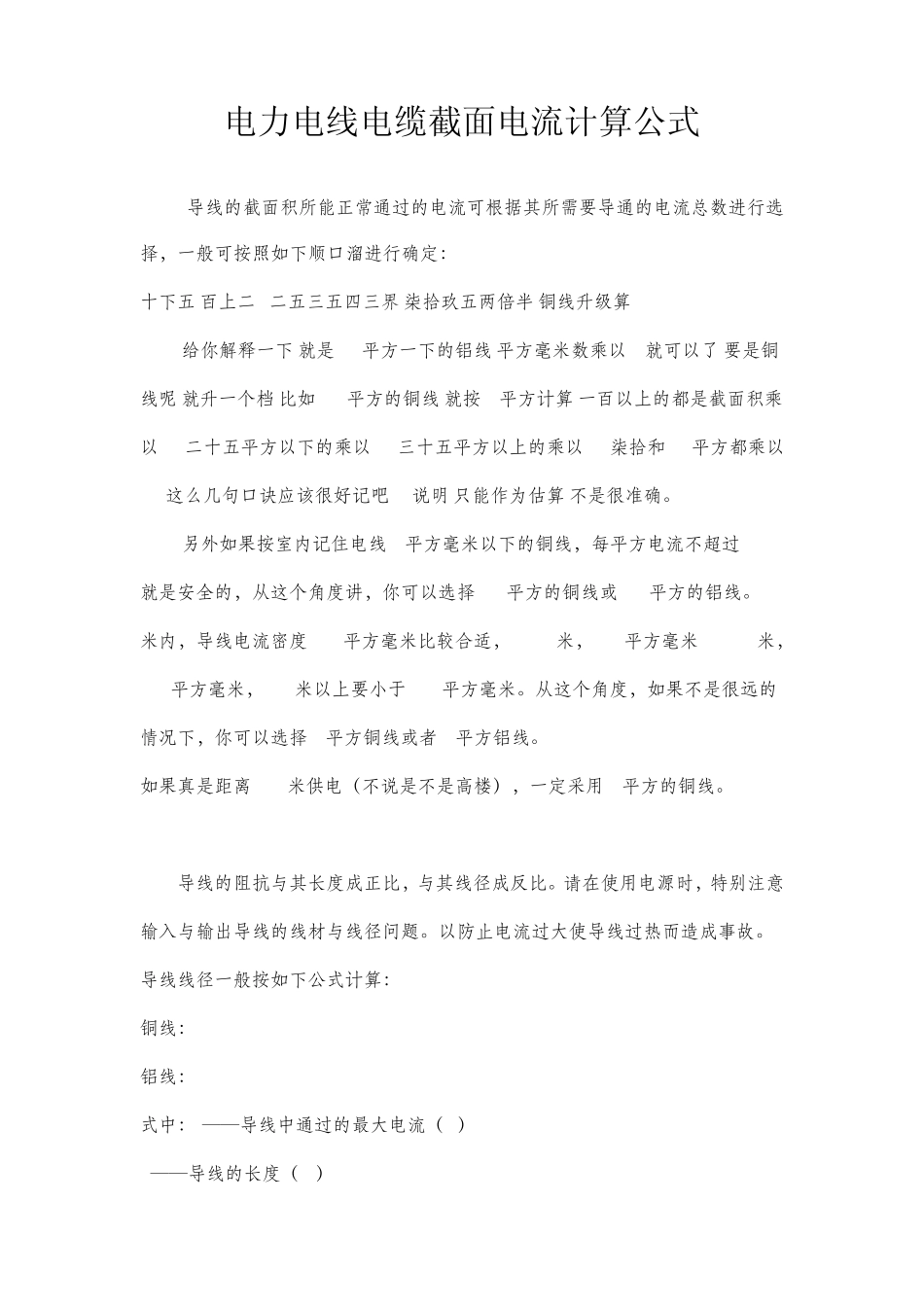

电力电线电缆截面电流计算公式_第1页
1/7

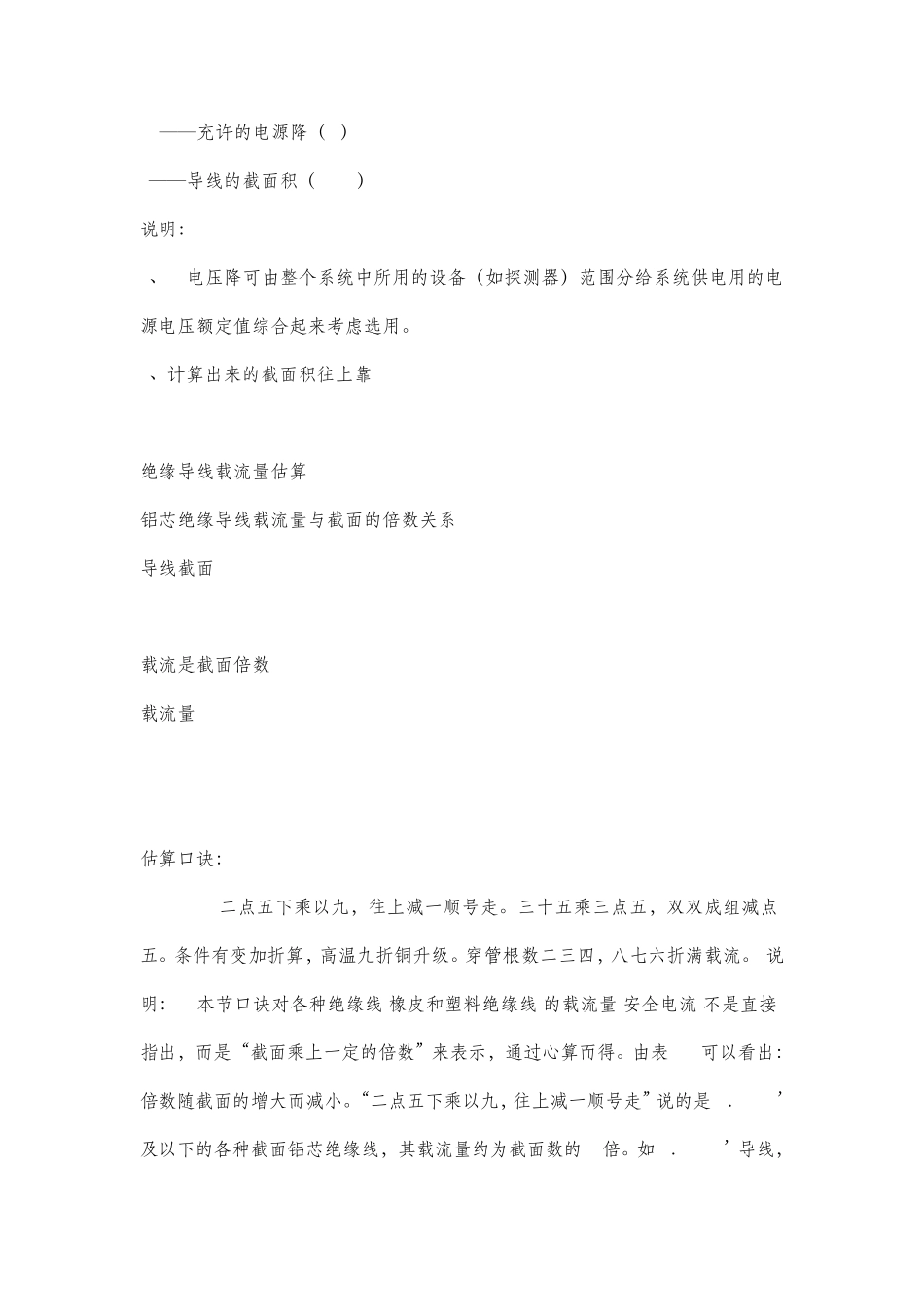

电力电线电缆截面电流计算公式_第2页
2/7

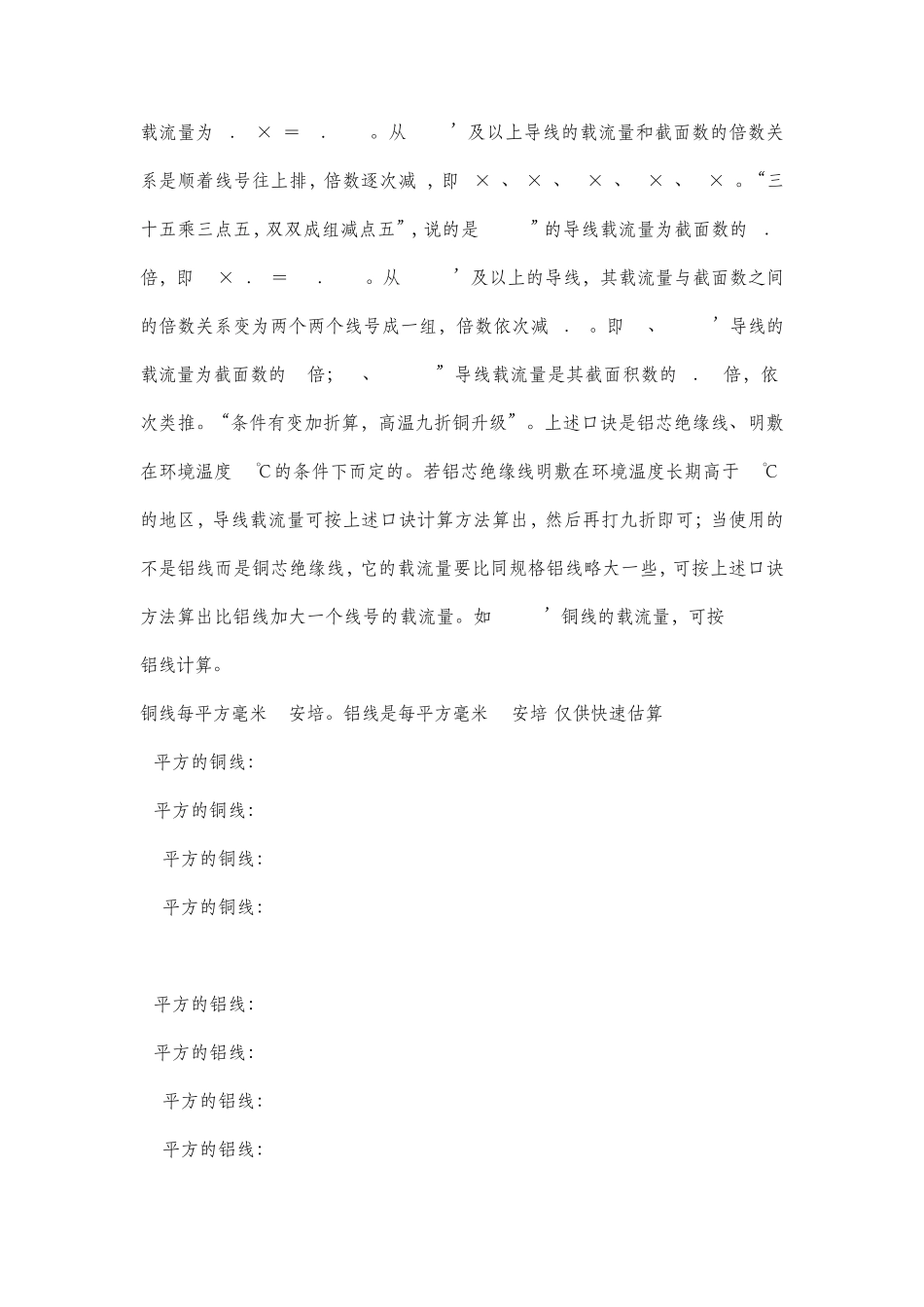

电力电线电缆截面电流计算公式_第3页
3/7
电力电线电缆截面电流计算公式 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定: 十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是 10平方一下的铝线,平方毫米数乘以 5就可以了,要是铜线呢,就升一个档,比如 2.5平方的铜线,就按 4平方计算.一百以上的都是截面积乘以 2, 二十五平方以下的乘以 4, 三十五平方以上的乘以 3, 柒拾和 95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。 另外如果按室内记住电线 6平方毫米以下的铜线,每平方电流不超过 10A就是安全的,从这个角度讲,你可以选择 1.5平方的铜线或 2.5平方的铝线。10米内,导线电流密度 6A/平方毫米比较合适,10-50米,3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于 1A/平方毫米。从这个角度,如果不是很远的情况下,你可以选择 4平方铜线或者 6平方铝线。 如果真是距离 150米供电(不说是不是高楼),一定采用 4平方的铜线。 导线的阻抗与其长度成正比,与其线径成反比。请在使用电源时,特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 导线线径一般按如下公式计算: 铜线: S= IL / 54.4*U` 铝线: S= IL / 34*U` 式中:I——导线中通过的最大电流(A) L——导线的长度(M) U`——充许的电源降(V) S——导线的截面积(MM2) 说明: 1、U`电压降可由整个系统中所用的设备(如探测器)范围分给系统供电用的电源电压额定值综合起来考虑选用。 2、计算出来的截面积往上靠. 绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀: 二点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五。条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。 说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。由表 5 3可以看出:倍数随截面的增大而减小。“二点五下乘以九,往上减一顺号走”说的是 2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的 9倍。...
