电力电缆安装注意事项、接线工艺和组织管理

电力电缆安装注意事项、接线工艺和组织管理_第1页
1/19
电力电缆安装注意事项、接线工艺和组织管理_第2页
2/19
电力电缆安装注意事项、接线工艺和组织管理_第3页
3/19

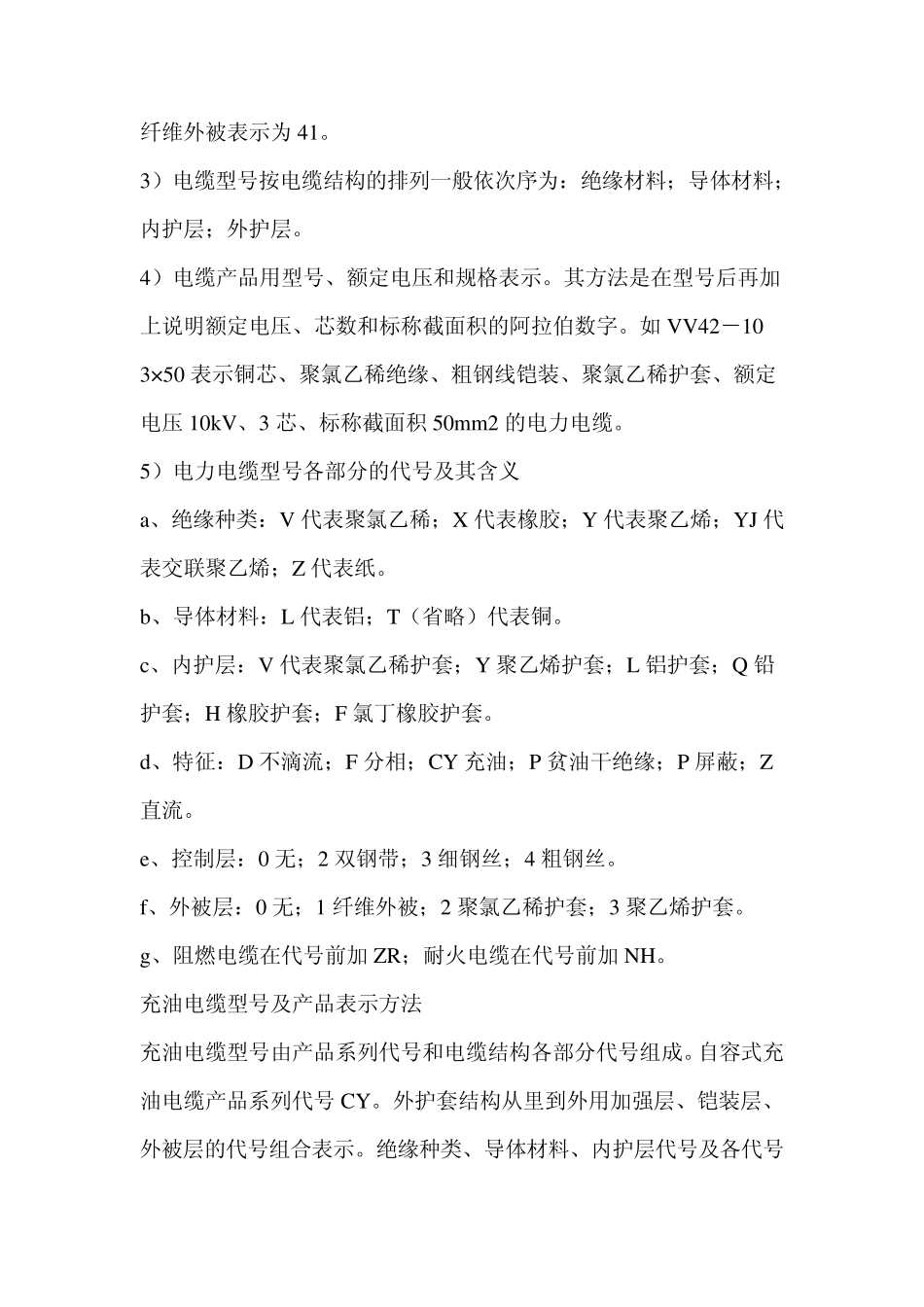

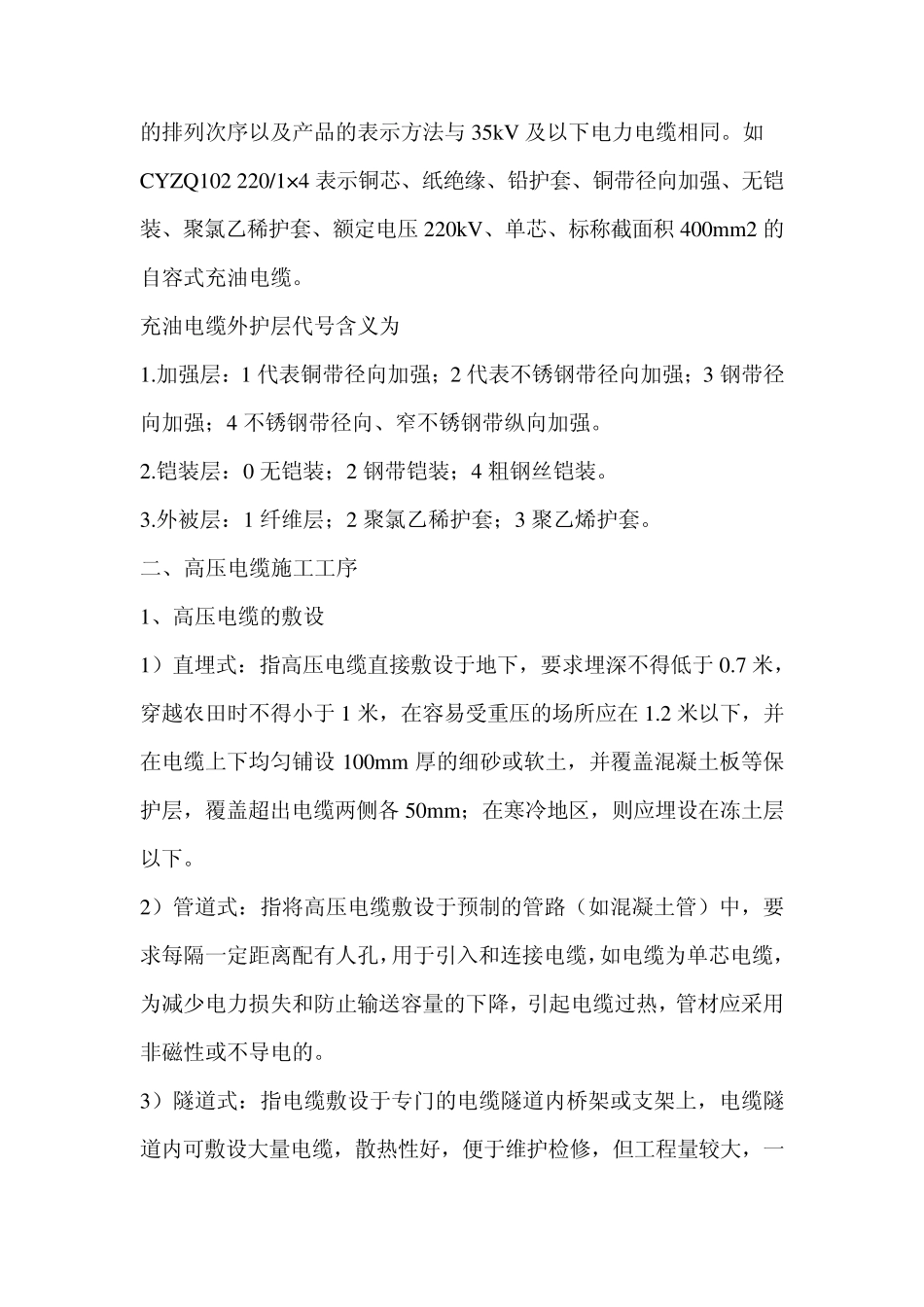

由于地区限制、安全或环境保护要求等,特别在城市、发电厂与变电站进出线走廊拥挤地区、跨大江河湖泊或海峡地区,不能采用架空线路时,需要采用电力电缆输电。在电力线路中,电缆所占的比重正逐渐增加。 一、概述 1、定义 电力电缆——电力电缆是在电力系统中传输或分配大功率电能用的电缆。 2、电力电缆输电线路的优缺点 1)埋设在地下管道或沟道中,不需要大走廊,占地少。 2)不受气候和环境影响,输电性能稳定。 3)维护工作量小,安全性高。 4)可用于架空线难以通过的路段,如跨越海峡输电。 5)输送容量受到限制。 6)造价高,电压越高与架空线的差价越大。 7)发生故障时,故障排查时间长。 3、电力电缆的型号说明: 1)用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z 代表纸(zhi);L 代表铝(lv);Q 代表铅(qian);F 代表分相(fen);ZR 代表阻燃(zuran);NH 代表耐火(naihuo )。 2)用数字表示外护层构成,有二位数字。无数字代表无铠装层,无外被层。第一位数字表示铠装,第二位数字表示外被,如粗钢丝铠装纤维外被表示为41。 3)电缆型号按电缆结构的排列一般依次序为:绝缘材料;导体材料;内护层;外护层。 4)电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。如 VV42-10 3×50 表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压 10kV、3 芯、标称截面积 50mm2 的电力电缆。 5)电力电缆型号各部分的代号及其含义 a、绝缘种类:V 代表聚氯乙稀;X 代表橡胶;Y 代表聚乙烯;YJ 代表交联聚乙烯;Z 代表纸。 b、导体材料:L 代表铝;T(省略)代表铜。 c、内护层:V 代表聚氯乙稀护套;Y 聚乙烯护套;L 铝护套;Q 铅护套;H 橡胶护套;F 氯丁橡胶护套。 d、特征:D 不滴流;F 分相;CY 充油;P 贫油干绝缘;P 屏蔽;Z直流。 e、控制层:0 无;2 双钢带;3 细钢丝;4 粗钢丝。 f、外被层:0 无;1 纤维外被;2 聚氯乙稀护套;3 聚乙烯护套。 g、阻燃电缆在代号前加 ZR;耐火电缆在代号前加 NH。 充油电缆型号及产品表示方法 充油电缆型号由产品系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号CY。外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法...
