电力系统分析(下)考试复习资料

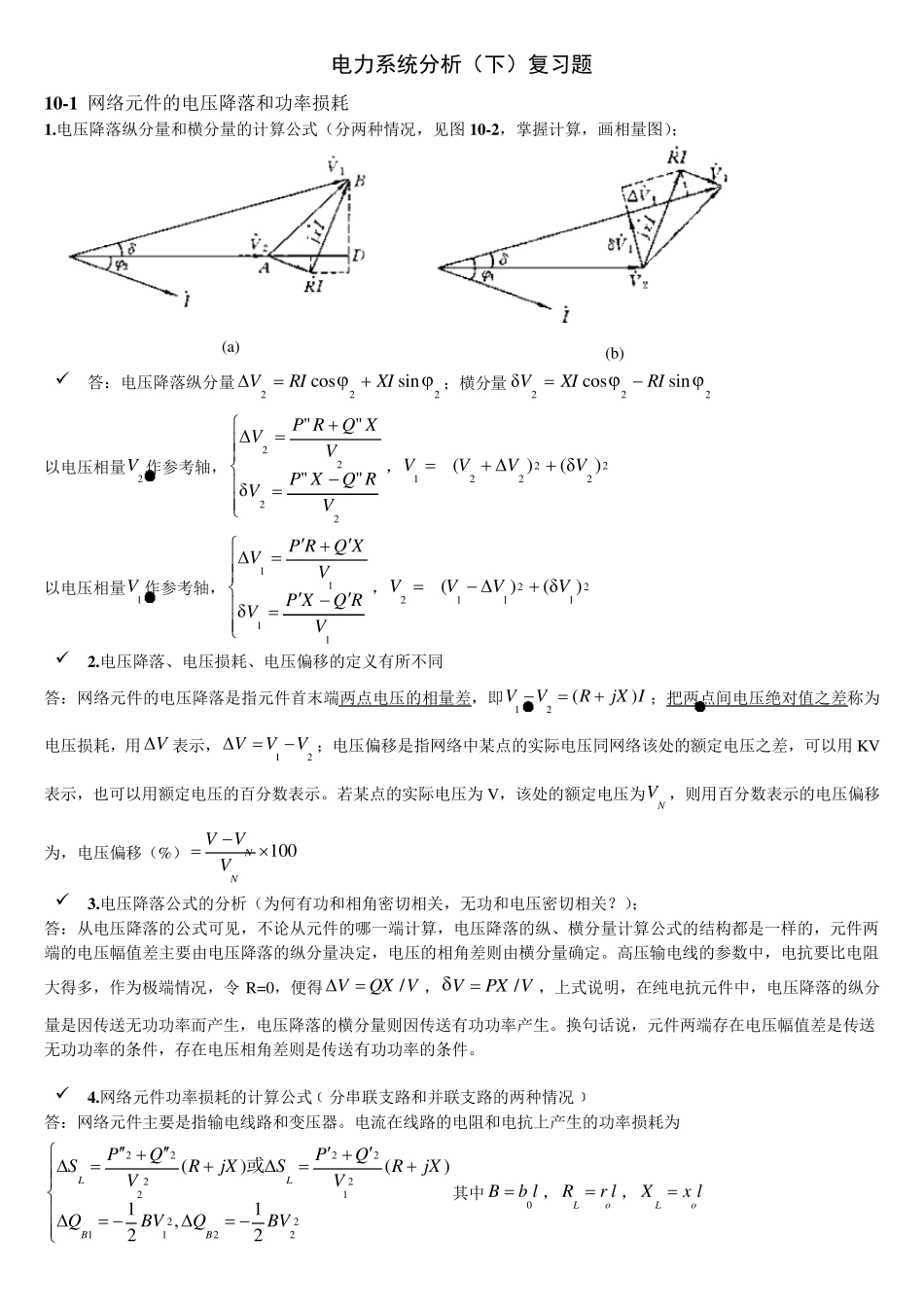

电力系统分析（下）复习题 1 0 -1 网络元件的电压降落和功率损耗 1 .电压降落纵分量和横分量的计算公式（分两种情况，见图1 0 -2 ，掌握计算，画相量图）；  答：电压降落纵分量222sincosXIRIV；横分量222sincosδRIXIV 以电压相量2V 作参考轴，2222""δ""VRQXPVVXQRPV，222221)δ()(VVVV 以电压相量1V 作参考轴，1111δVRQXPVVXQRPV，212112)δ()(VVVV  2 .电压降落、电压损耗、电压偏移的定义有所不同 答：网络元件的电压降落是指元件首末端两点电压的相量差，即12()VVRjX I；把两点间电压绝对值之差称为电压损耗，用 V表示，12VVV；电压偏移是指网络中某点的实际电压同网络该处的额定电压之差，可以用 KV表示，也可以用额定电压的百分数表示。若某点的实际电压为 V，该处的额定电压为NV ，则用百分数表示的电压偏移为，电压偏移（%）100NNVVV  3 .电压降落公式的分析（为何有功和相角密切相关，无功和电压密切相关？）； 答：从电压降落的公式可见，不论从元件的哪一端计算，电压降落的纵、横分量计算公式的结构都是一样的，元件两端的电压幅值差主要由电压降落的纵分量决定，电压的相角差则由横分量确定。高压输电线的参数中，电抗要比电阻大得多，作为极端情况，令 R=0，便得/VQX V，/VPX V，上式说明，在纯电抗元件中，电压降落的纵分量是因传送无功功率而产生，电压降落的横分量则因传送有功功率产生。换句话说，元件两端存在电压幅值差是传送无功功率的条件，存在电压相角差则是传送有功功率的条件。  4 .网络元件功率损耗的计算公式﹝分串联支路和并联支路的两种情况﹞ 答：网络元件主要是指输电线路和变压器。电流在线路的电阻和电抗上产生的功率损耗为 22222221221122()()11,22LLBBPQPQSRjXSRjXVVQBVQBV  或其中0Bb l，LoRr l，LoXx l (a) (b) 变压器的功率损耗：22222()%()100TTTooTToooNPQSRjXVISGjB VPjQPjS   5 .输电线路何时作为无功电源、何时作为无功负荷 答：35K V 及以下的架空线路的充电功率甚小，一般说，这种线路都是消耗无功功率的；110K V 及以上的架空线路当传输功率较大时，电抗中消耗的无功功率将大于电纳中...
