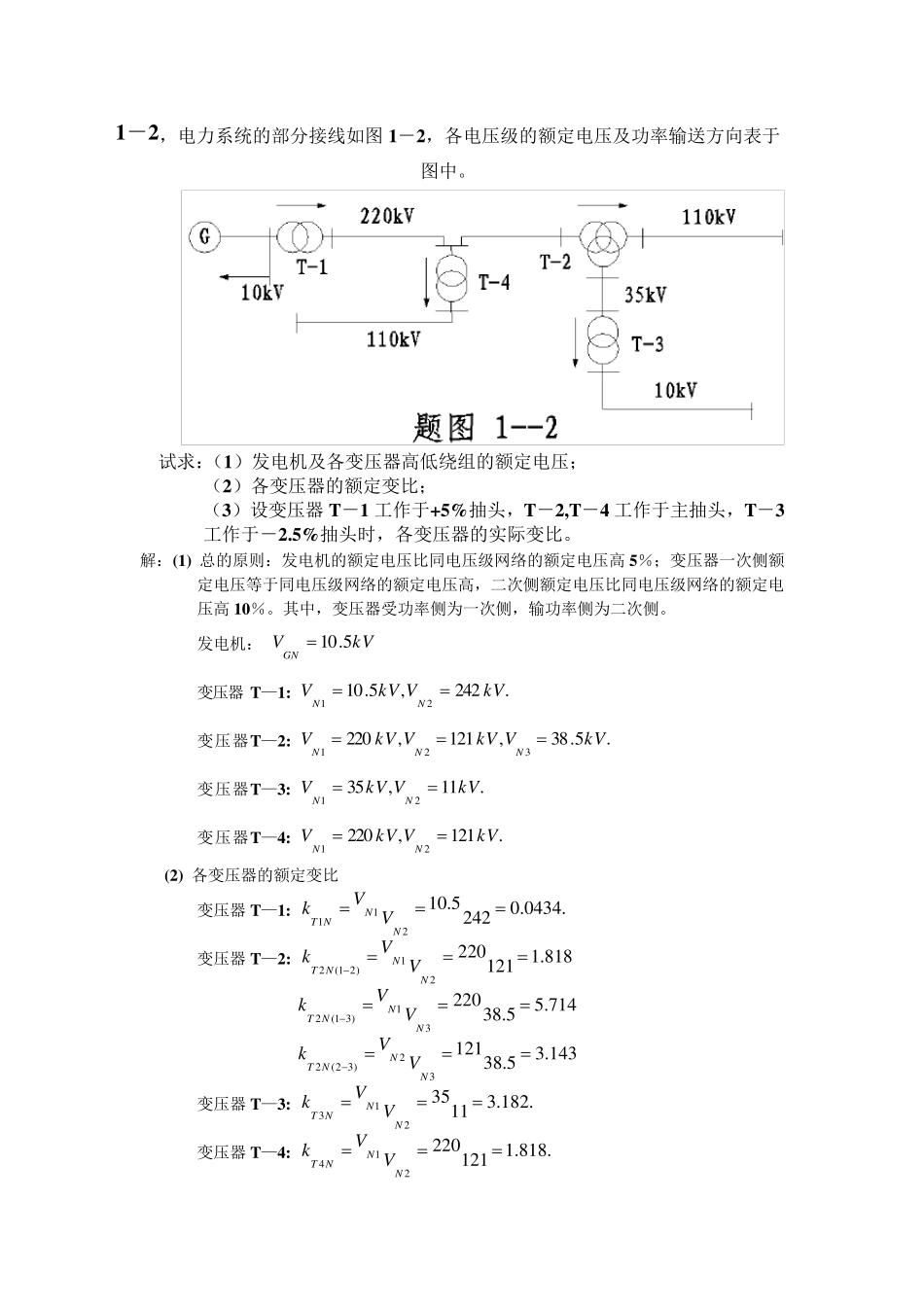

1-2,电力系统的部分接线如图1-2,各电压级的额定电压及功率输送方向表于图中。 试求:(1)发电机及各变压器高低绕组的额定电压; (2)各变压器的额定变比; (3)设变压器T -1 工作于+5%抽头,T -2,T -4 工作于主抽头,T -3工作于-2.5%抽头时,各变压器的实际变比。 解:(1) 总的原则:发电机的额定电压比同电压级网络的额定电压高5%;变压器一次侧额定电压等于同电压级网络的额定电压高,二次侧额定电压比同电压级网络的额定电压高10%。其中,变压器受功率侧为一次侧,输功率侧为二次侧。 发电机: kVVGN5.1 0 变压器T —1: .2 4 2,5.1 021kVVkVVNN 变压器T —2: .5.3 8,1 2 1,2 2 0321kVVkVVkVVNNN 变压器T —3: .1 1,3 521kVVkVVNN 变压器T —4: .1 2 1,2 2 021kVVkVVNN (2) 各变压器的额定变比 变压器T —1: .0 4 3 4.02 4 25.1 0211NNNTVVk 变压器T —2: 8 1 8.11 2 12 2 021)21(2NNNTVVk 7 1 4.55.3 82 2 031)31(2NNNTVVk 1 4 3.35.3 81 2 132)32(2NNNTVVk 变压器T —3: .1 8 2.31 13 5213NNNTVVk 变压器T —4: .8 1 8.11 2 12 2 0214NNNTVVk (3) 各变压器的实际变比 变压器T —1: .0431.0%)51(2425.10211VVkT 变压器T —2: 818.112122021)21(2VVkT 714.55.3822031)31(2VVkT 143.35.3812132)32(2VVkT 变压器T —3: .102.311%)5.21(35213VVkT 变压器T —4: .818.1121220214VVkT 1-3, 电力系统的部分接线如图 1-3,网络的额定电压已经标 明图中。试求: (1)发电机,电动机及变压器高, 中,低压绕组的额定电压; (2)设变压器T -1 高压侧工作 于+2.5%抽头,中压侧工作于 +5%抽头; T -2 工作于额定 抽头;T -3 工作于- 2.5% 抽头时,各变压器的实际变 比。 解 (1) 发电机:网络无此电压等级,此 电压为发电机专用额定电 压,故kVVGN8.13。 变压器T —1: 一次侧与发电机直接连接,故其额定电压等于发电机的额定电压;二次侧额 定电压高于网络额定电压10%,故 T —1 的额定电压为kV8.135.38121。 变压器T —2: 一次侧额定电压等于网络额定电压,二次侧额定电压高于网络额定电压10%, 故 T —2 的额定电压为kV1135。 变压器T —3: 一次侧...
