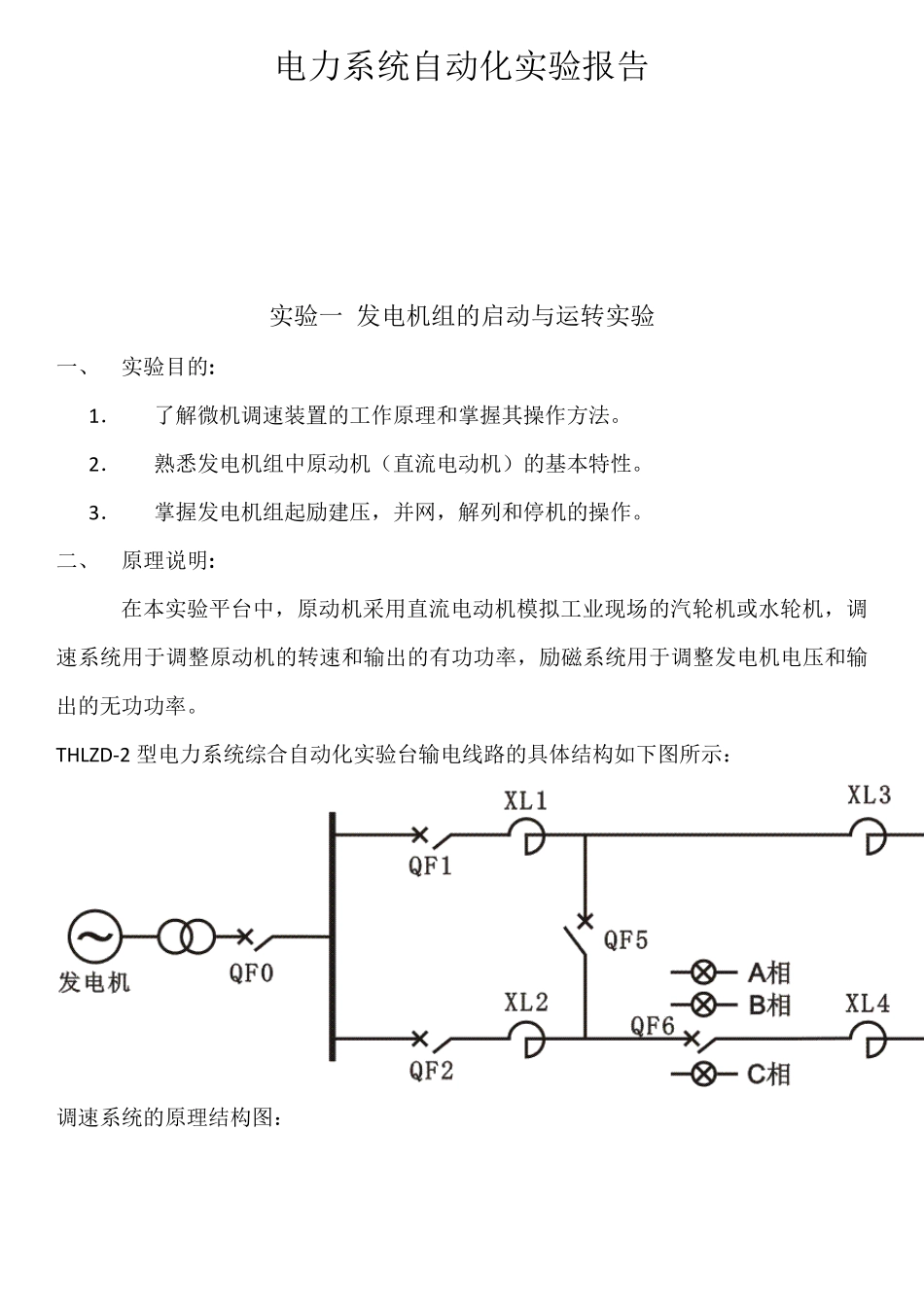

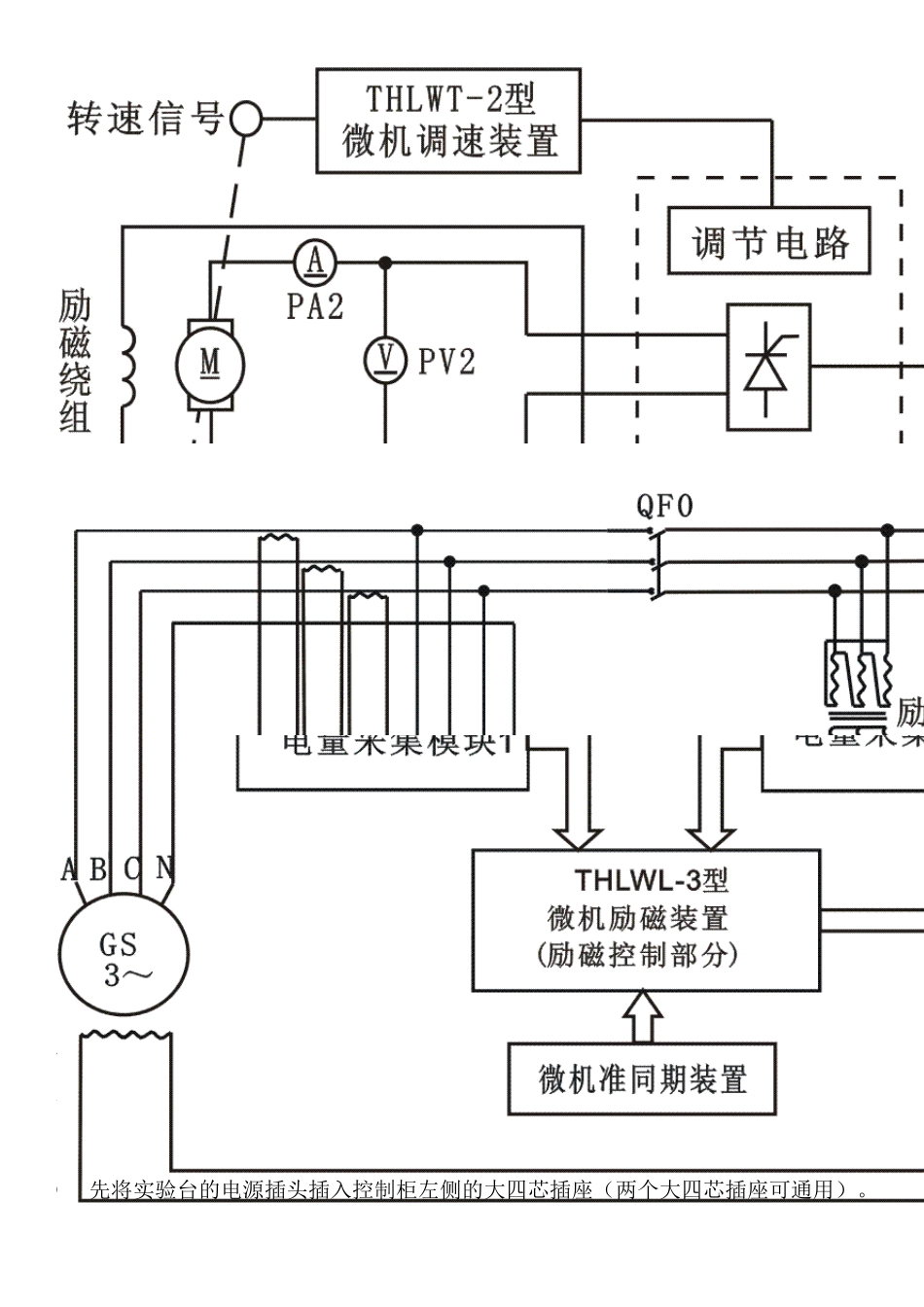

电力系统自动化报告 学 院 : 核技术与自动化学院 专 业 : 电气工程及其自动化 班 级 : 2011060505 班 学 号 : 3201106050504 姓 名 : ~ ~ ~ ~ ~ ~ 指导老师 : 顾民 完成时间 : 2014 年 4 月 30 日 电力系统自动化实验报告 实验一 发电机组的启动与运转实验 一、 实验目的: 1． 了解微机调速装置的工作原理和掌握其操作方法。 2． 熟悉发电机组中原动机（直流电动机）的基本特性。 3． 掌握发电机组起励建压，并网，解列和停机的操作。 二、 原理说明: 在本实验平台中，原动机采用直流电动机模拟工业现场的汽轮机或水轮机，调速系统用于调整原动机的转速和输出的有功功率，励磁系统用于调整发电机电压和输出的无功功率。 THLZD-2 型电力系统综合自动化实验台输电线路的具体结构如下图所示： 调速系统的原理结构图： 励磁系统的原理结构示意图 三、 实验内容与步骤： 1．发电机组起励建压 ⑴ 先将实验台的电源插头插入控制柜左侧的大四芯插座（两个大四芯插座可通用）。接着依次打开控制柜的“总电源”、“三相电源”和“单相电源”的电源开关；再打开实验台的“三相电源”和“单相电源”开关。 ⑵ 将控制柜上的“原动机电源”开关旋到“开”的位置，此时，实验台上的“原动机启动”光字牌点亮，同时，原动机的风机开始运转，发出“呼呼”的声音。 ⑶ 按下THLWT-3 型微机调速装置面板上的“自动/手动”键，选定“自动”方式，开机默认方式为“自动方式”。 ⑷ 按下THLWT-3 型微机调速装置面板上的“启动”键，此时，装置上的增速灯闪烁，表示发电机组正在启动。当发电机组转速上升到1500rpm 时，THLWT-3 型微机调速装置面板上的增速灯熄灭，启动完成。 ⑸ 当发电机转速接近或略超过1500rpm 时，可手动调整使转速为1500rpm，即：按下THLWT-3 型微机调速装置面板上的“自动/手动”键，选定“手动”方式，此时“手动”指示灯会被点亮。按下THLWT-3 型微机调速装置面板上的“＋”键或“－”键即可调整发电机转速。 ⑹ 发电机起励建压有三种方式，可根据实验要求选定。一是手动起励建压；一是常规起励建压；一是微机励磁。发电机建压后的值可由用户设置，此处设定为发电机额定电压400V，具体操作如下： ① 手动起励建压 1) 选定“励磁调节方式”和“励磁电源”。将实验台上的“励磁调节方式”旋钮旋到“手动 调压”，“励磁电源”旋钮旋到 “他励”。 2) 打开励磁...
