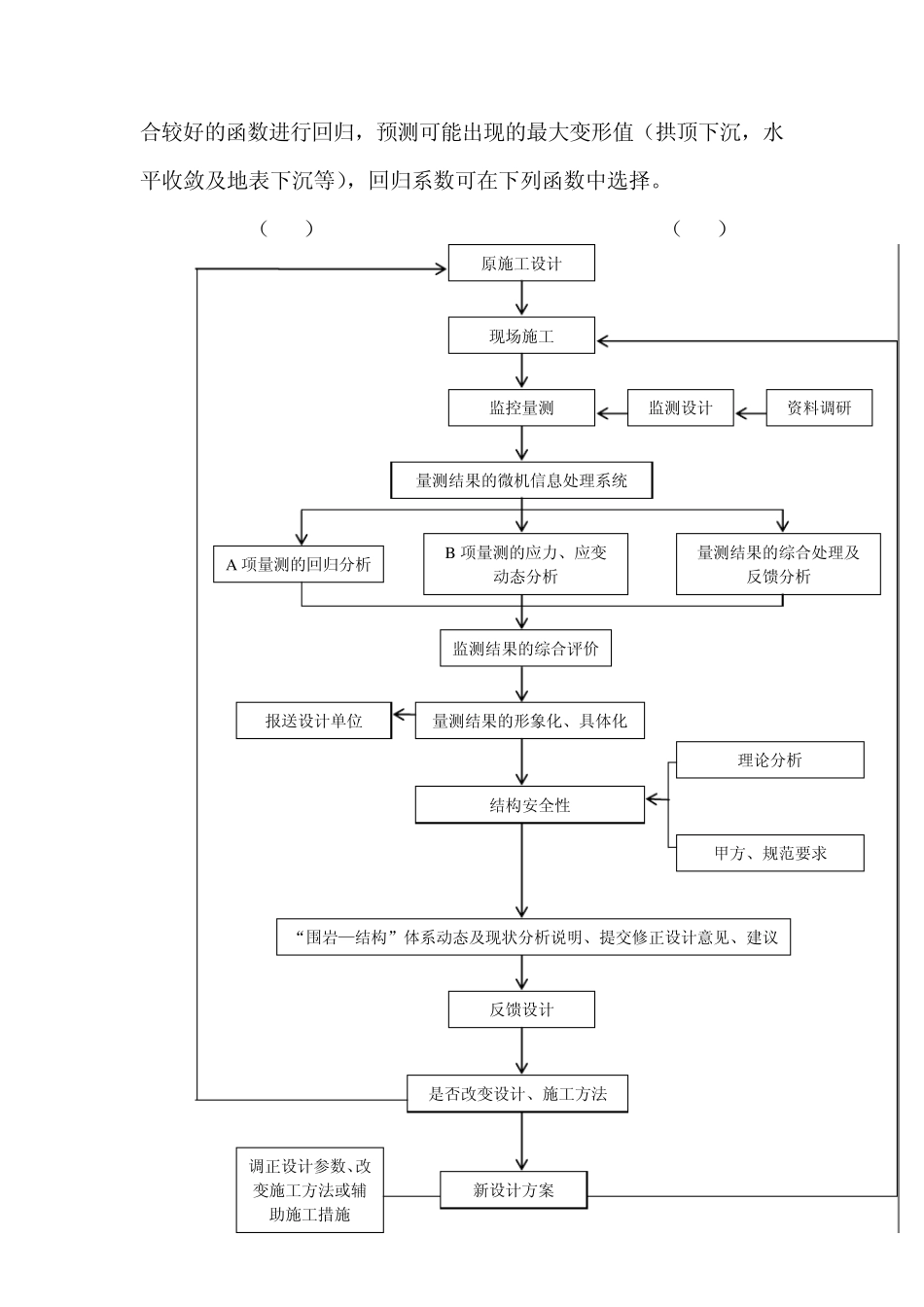

监控量测 1 监测内容 根据本工程的具体情况，拟分别对电缆隧道以及地面进行施工安全监测。监测项目以变形位移监测为主，同时选择在邻近建筑布设地面测试断面，在重点地段布置三个综合测试断面，辅以应力、应变监测项目。 2 监测项目和仪器设备 根据浅埋暗挖法设计、施工要求和地质情况, 结合工程特点，工程实际情况和设计要求，拟定以下施工监测项目: ⑴洞内收敛：本项目旨在测定两点净空距离变化，隧道周边变位值和位移速度，作为指标进行稳定性判断，以确定支护效果及安全度。洞内收敛量测每 10m布置一组测点。用收敛计进行量测。 ⑵拱顶下沉：本项目旨在测定毛洞开挖后，拱顶位移值及变化率，为施工提供安全信息，并反馈配合收敛量测计算周边变化。拱顶下沉量测每 10m布置一组测点，用精密水准仪进行量测。 ⑶地面沉降：本项目旨在测定施工过程的地面沉陷值，施工对地表的影响范围及其随时间的变化规律，在隧道上方路面及竖井周边共布置8个测点。用精密水准仪量测。 3 监测频率 以上项目的监测频率原则上为1～10天，每天 1～2次；10～20天，每 2天一次；20天后每周 1～2次。具体监测频率应根据监测数据的变化情况而定：地表下沉及拱顶下沉依监测数据的变化而定，当土体变化速率在 8mm/d以上视为不安全状态，必须对支护进行加固；当变化速率在 1-8mm/d之间视为不稳定状态，应加强量测；当变化速率小于 1mm/d视为稳定状态。收敛量测当变化速率在 1mm～5mm/d之间时视为不稳定状态，应加强量测；当变化速率小于 1mm/d时视为稳定状态。具体的监测项目及频率见表 91－1。 表1-1 监控量测汇总表 监测项目 检测仪器设备 测点布置原则 监测目的 监测频率 洞内收敛 GY-85收敛仪 随分布开挖在边墙上布设一对测线，每1 组/5m 作为指标进行稳定性判断，以确定支护效果及安全度 早期：1-2次/天 后期：1-2次/周 拱顶下沉 NA2精密水准仪 分布开挖时在各部拱顶布一测线，每1个 /5m 为施工提供安全信息，并反馈配合收敛量测计算周边变位 早期：1-2次/天 后期：1-2次/周 地面沉降 NA2精密水准仪 沿隧道中心线和选定横断面每隔3-5m布一 测线 确保路面及周边建筑物的安全性与正常使用，直接反映施工的安全稳定性 早期：1-2次/天 后期：1-2次/周 4 监测数据的整理与反馈 ⑴施工期间，每次监测后应及时根据监测数据绘制拱顶下沉、水平收敛、地表下沉等随时间及工作面的距离的时态曲线，以便发现了解其变化趋势...
