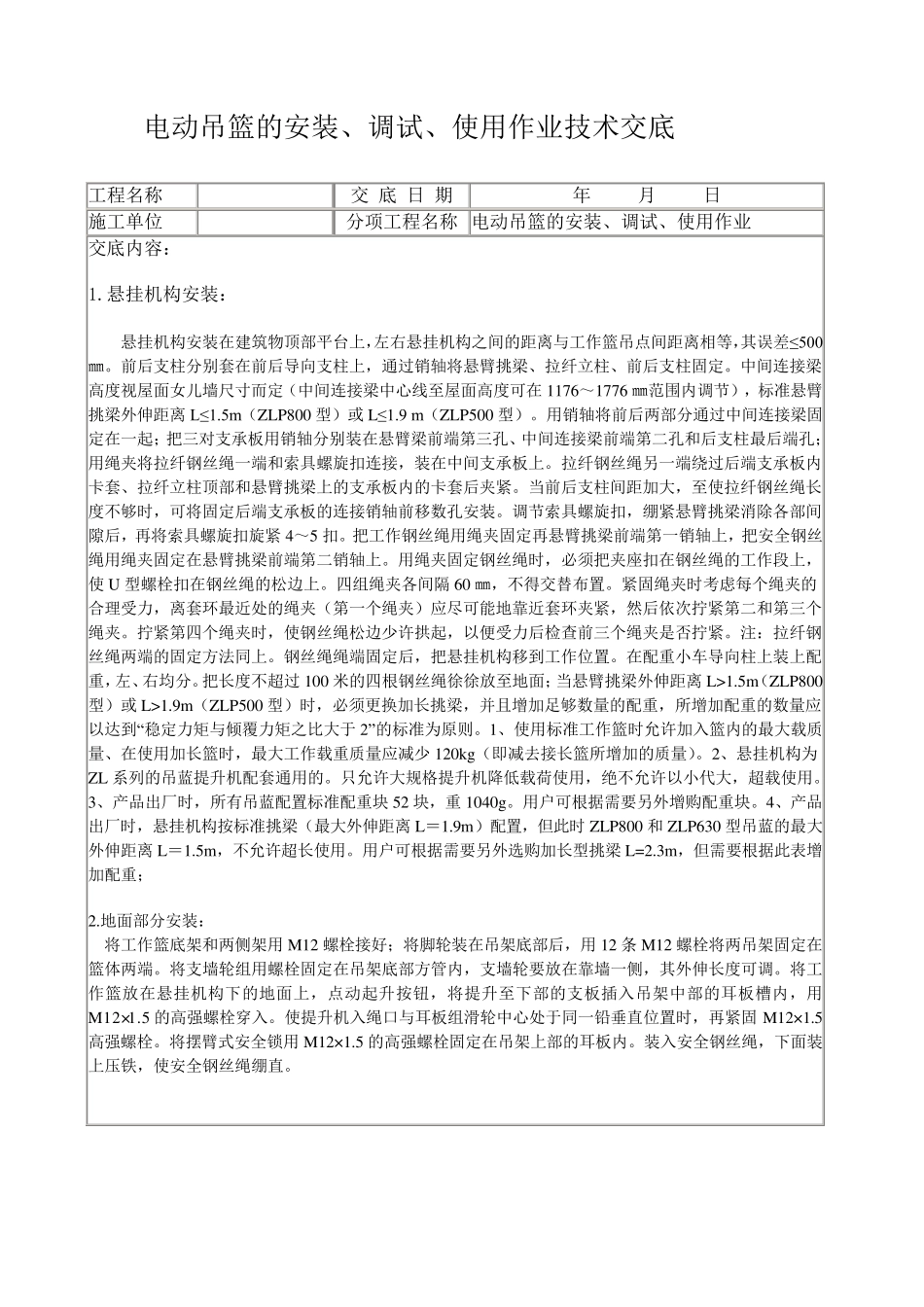

电动吊篮的安装、调试、使用作业技术交底 工程名称 交 底 日 期 年 月 日 施工单位 分项工程名称 电动吊篮的安装、调试、使用作业 交底内容： 1
悬挂机构安装： 悬挂机构安装在建筑物顶部平台上，左右悬挂机构之间的距离与工作篮吊点间距离相等，其误差≤500㎜
前后支柱分别套在前后导向支柱上，通过销轴将悬臂挑梁、拉纤立柱、前后支柱固定
中间连接梁高度视屋面女儿墙尺寸而定（中间连接梁中心线至屋面高度可在 1176～1776 ㎜范围内调节），标准悬臂挑梁外伸距离 L≤1
5m（ZLP800 型）或 L≤1
9 m（ZLP500 型）
用销轴将前后两部分通过中间连接梁固定在一起；把三对支承板用销轴分别装在悬臂梁前端第三孔、中间连接梁前端第二孔和后支柱最后端孔；用绳夹将拉纤钢丝绳一端和索具螺旋扣连接，装在中间支承板上
拉纤钢丝绳另一端绕过后端支承板内卡套、拉纤立柱顶部和悬臂挑梁上的支承板内的卡套后夹紧
当前后支柱间距加大，至使拉纤钢丝绳长度不够时，可将固定后端支承板的连接销轴前移数孔安装
调节索具螺旋扣，绷紧悬臂挑梁消除各部间隙后，再将索具螺旋扣旋紧4～5 扣
把工作钢丝绳用绳夹固定再悬臂挑梁前端第一销轴上，把安全钢丝绳用绳夹固定在悬臂挑梁前端第二销轴上
用绳夹固定钢丝绳时，必须把夹座 扣在钢丝绳的工作段 上，使 U 型螺栓 扣在钢丝绳的松 边 上
四 组 绳夹各间隔 60 ㎜，不得 交替 布 置
紧固绳夹时考 虑 每 个 绳夹的合 理 受 力 ，离套环 最近 处 的绳夹（第一个 绳夹）应 尽 可能 地 靠 近 套环 夹紧，然 后依 次 拧 紧第二和第三个绳夹
拧 紧第四 个 绳夹时，使钢丝绳松 边 少 许 拱 起，以 便 受 力 后检 查 前三个 绳夹是 否 拧 紧
注 ：拉纤钢丝绳两端的固定方 法 同 上
钢丝绳绳端固定后，把悬挂机构移到 工作位置
在配 重 小 车 导向柱
