电动吸引器工作原理与基本结构

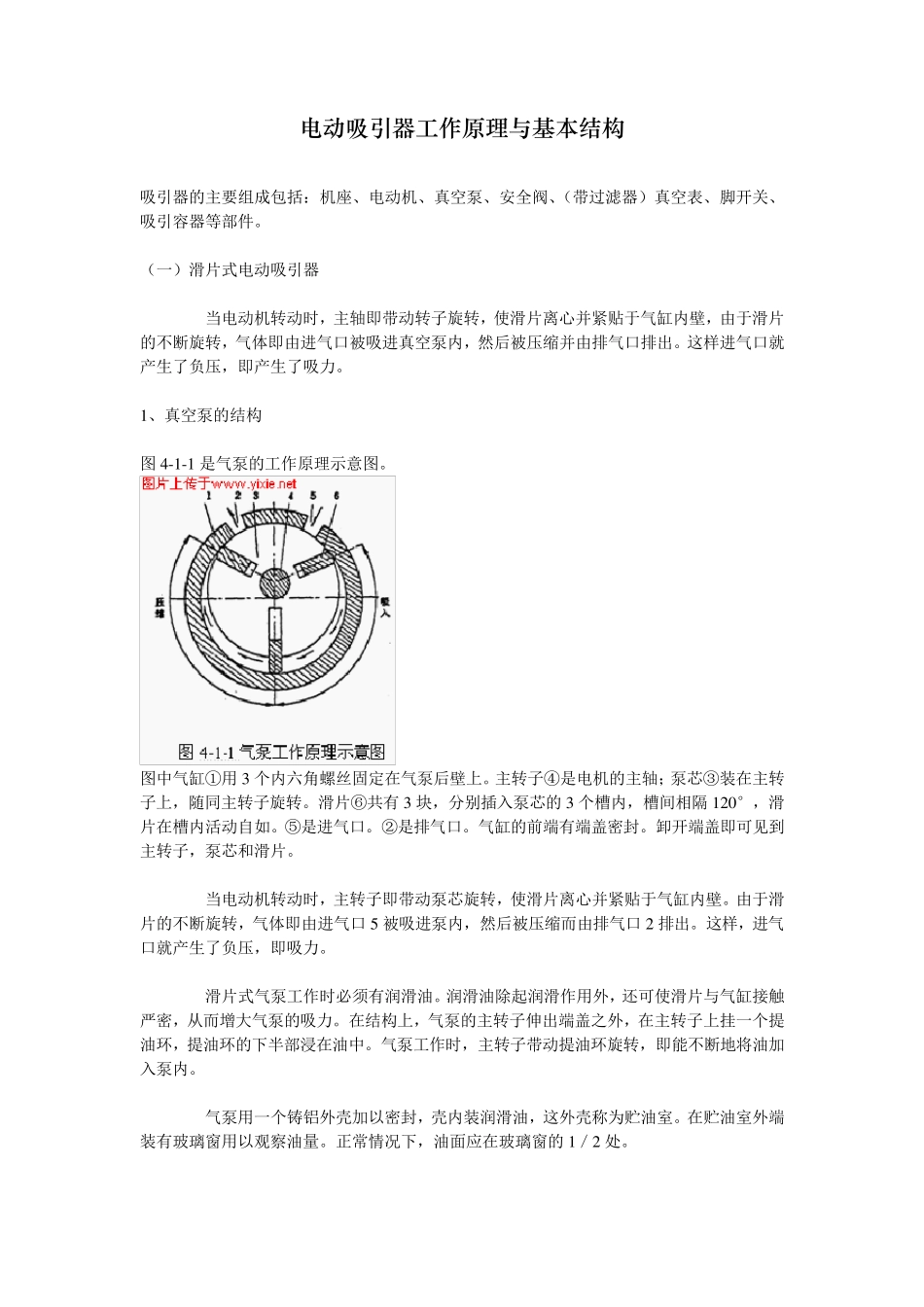

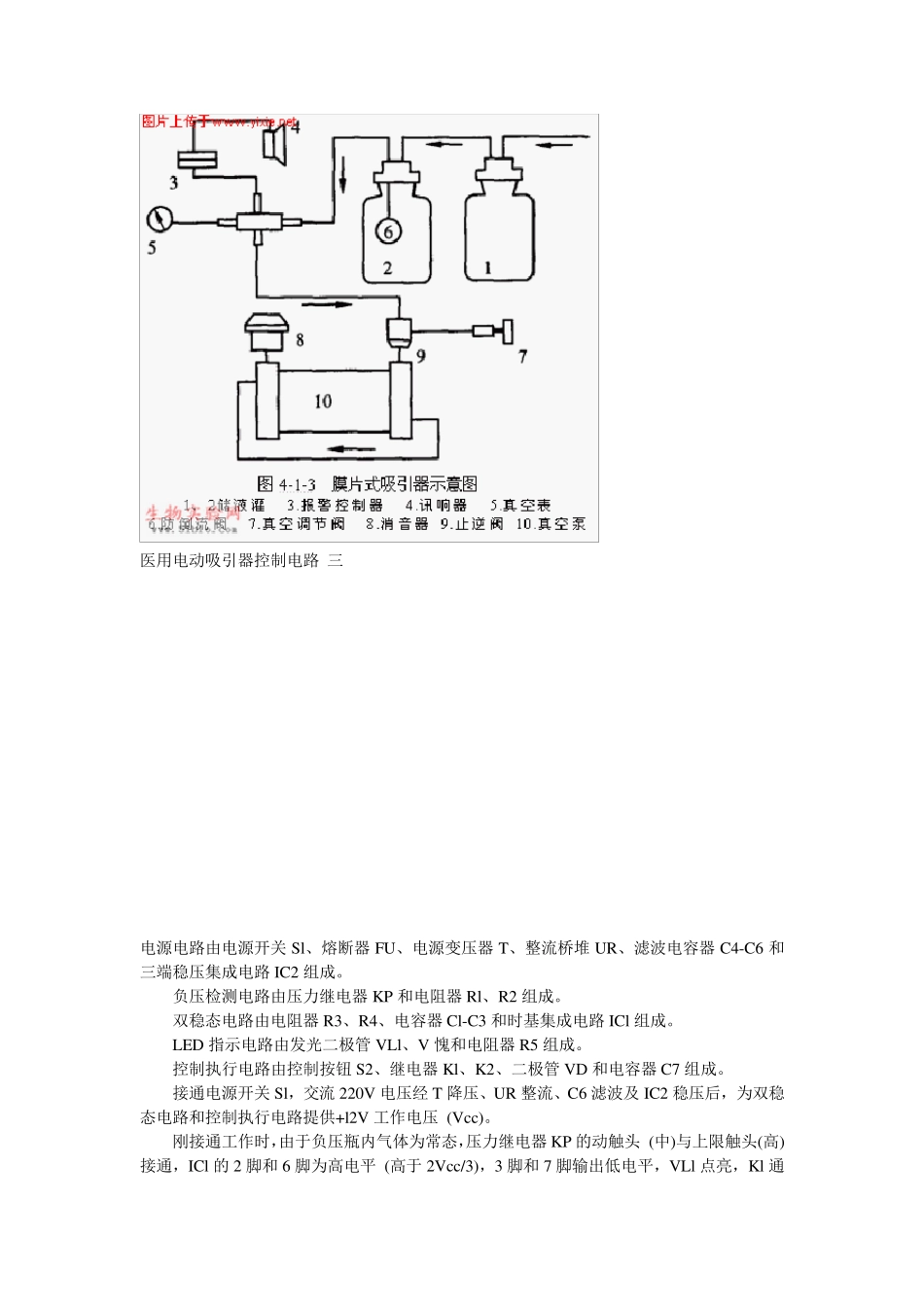

电 动 吸 引 器 工 作 原 理 与 基 本 结 构 吸引器的主要组成包括：机座、电动机、真空泵、安全阀、（带过滤器）真空表、脚开关、吸引容器等部件。 （一）滑片式电动吸引器 当电动机转动时，主轴即带动转子旋转，使滑片离心并紧贴于气缸内壁，由于滑片的不断旋转，气体即由进气口被吸进真空泵内，然后被压缩并由排气口排出。这样进气口就产生了负压，即产生了吸力。 1 、真空泵的结构 图4 -1 -1 是气泵的工作原理示意图。 图中气缸①用3 个内六角螺丝固定在气泵后壁上。主转子④是电机的主轴；泵芯③装在主转子上，随同主转子旋转。滑片⑥共有3 块，分别插入泵芯的3 个槽内，槽间相隔1 2 0 °，滑片在槽内活动自如。⑤是进气口。②是排气口。气缸的前端有端盖密封。卸开端盖即可见到主转子，泵芯和滑片。 当电动机转动时，主转子即带动泵芯旋转，使滑片离心并紧贴于气缸内壁。由于滑片的不断旋转，气体即由进气口5 被吸进泵内，然后被压缩而由排气口2 排出。这样，进气口就产生了负压，即吸力。 滑片式气泵工作时必须有润滑油。润滑油除起润滑作用外，还可使滑片与气缸接触严密，从而增大气泵的吸力。在结构上，气泵的主转子伸出端盖之外，在主转子上挂一个提油环，提油环的下半部浸在油中。气泵工作时，主转子带动提油环旋转，即能不断地将油加入泵内。 气泵用一个铸铝外壳加以密封，壳内装润滑油，这外壳称为贮油室。在贮油室外端装有玻璃窗用以观察油量。正常情况下，油面应在玻璃窗的1 ／2 处。 2、安全阀和过滤器 (1)安全阀是为了防止电动机逆转而设计的。电动机逆转时，负压变正压，抽气变打气，会对病人造成危害。安全阀的构造如图4-1-2 所示。图中①是排气孔，②是安全阀片，③是阀盖，④是进气管。气泵正常抽气时，空气由进气管吸人泵内。如图中实线箭头所示。此时，安全阀片将上端封闭，不使空气从上端进入。当气泵逆转而产生正压时，正压气体即把安全阀冲开，而由排气孔 1 而不是从进气孔 4 排出。如图中虚线箭头所示。安全阀片应经常检查，保持平整清洁。安全阀装在吸引瓶旁边，检查时将阀盖拧下即可。 (2)过滤器在安全阀下部，里面缠有白纱布，用以防止杂质和污物进入泵内。 3、电动机 常用的电机为单相交流感应电动机。功率在 180W 左右，电压22OV，电流 2.5 安，转速 1420 转/分。其启动方式有两种：一种是离心器启动方式，一种是电容启动方式。滑片式吸引器电动机多用离心器...
