电动机的温升限度

电动机的温升限度_第1页
1/6
电动机的温升限度_第2页
2/6

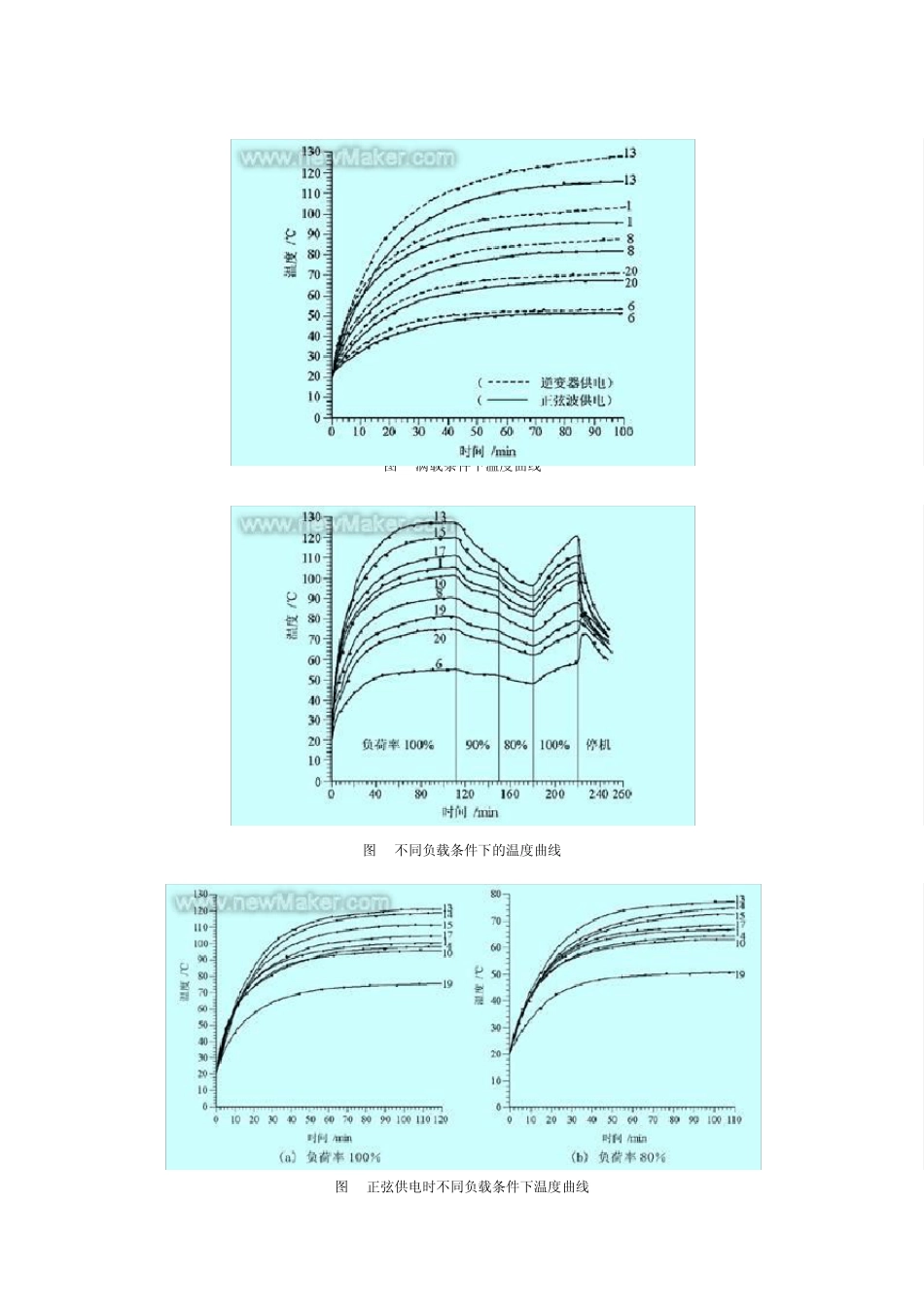

电动机的温升限度_第3页
3/6
电 动 机 的 温 升 限 度 电 动 机 中 常 用 的 绝 缘 材 料 , 按 其 耐 热 能 力 , 分 为 A、 E、 B、 F和 H等 五 级 。 A级 绝 缘 采 用 经 过 浸 渍 或 使 用 时浸 于 油 中 的 棉 纱 、 丝 和 纸 等 有 机 材 料 , E级 绝 缘 是 聚 脂 树 脂 、 环 氧 树 脂 及 三 醋 酸 纤 维 等 制 成 的 绝 缘 薄 膜 , B、F、 H级 绝 缘 的 基 本 材 料 均 为 云 母 、 石 棉 及 玻 璃 纤 维 , 但 浸 渍 用 漆 的 耐 热 性 能 不 同 。 表 1 列 出 各 级 绝 缘 的 最高 容 许 工 作 温 度 。 表 1 各 级 绝 缘 的 最 高 容 许 工 作 温 度 上 述 耐 热 能 力 是 指 可 以 长 期 在 该 温 度 下 使 用 。当 工 作 温 度 超 过 最 高 容 许 工 作 温 度 时 ,使 用 寿 命 将 迅 速 缩 短 。试 验 表 明 , 对 A级 绝 缘 , 若 一 直 处 于 90~ 95℃ 时 , 其 使 用 寿 命 可 达 20 年 ; 当 工 作 温 度 在 95℃ 以 上 时 , 温度 每 增 高 8℃ , 绝 缘 的 使 用 寿 命 就 将 减 少 一 半 ( 俗 称 8℃ 定 理 ) ; 例如一 直 工 作 在 110℃ , 寿 命 就 只有 4~ 5年 。 一 般电 动 机 多用E级 和 B级 绝 缘 。 要求在 高 温 场合下 使 用 的 电 动 机 , 如起重及 冶金用 电 动 机 , 常 采 用F级和 H级 绝 缘 。 电 动 机 某一 部分 的 温 度 和 周围冷却介质的 温 度 之差称 为 该 部件的 温 升 , 一 般用 θ 表 示。 当 该 部分 所用 绝 缘材 料 确定 后, 部件的 最 高 容 许 工 作 温 度 就 确定 了, 此时 温 升 限 度 就 取决于 冷却介质的 温 度 。 冷却介质的 温度 越高 , 容 许 的 温 升 就 越低。 考虑到全国各 地区和 各 个季节环 境温 度 的 变化较大, 国家标准GB755-87( 电 动 机 基 本 技术要求)明 确规定 ,在 海拔1000m以 下 时 ,环 境空气温 度 规定 为 40℃ ,当 最 高 环 境温 度 比40℃ 高 出 Δ t0时 (Δ t0不 超 过 20℃ ),温 升 限 度 应相应地减 ...
