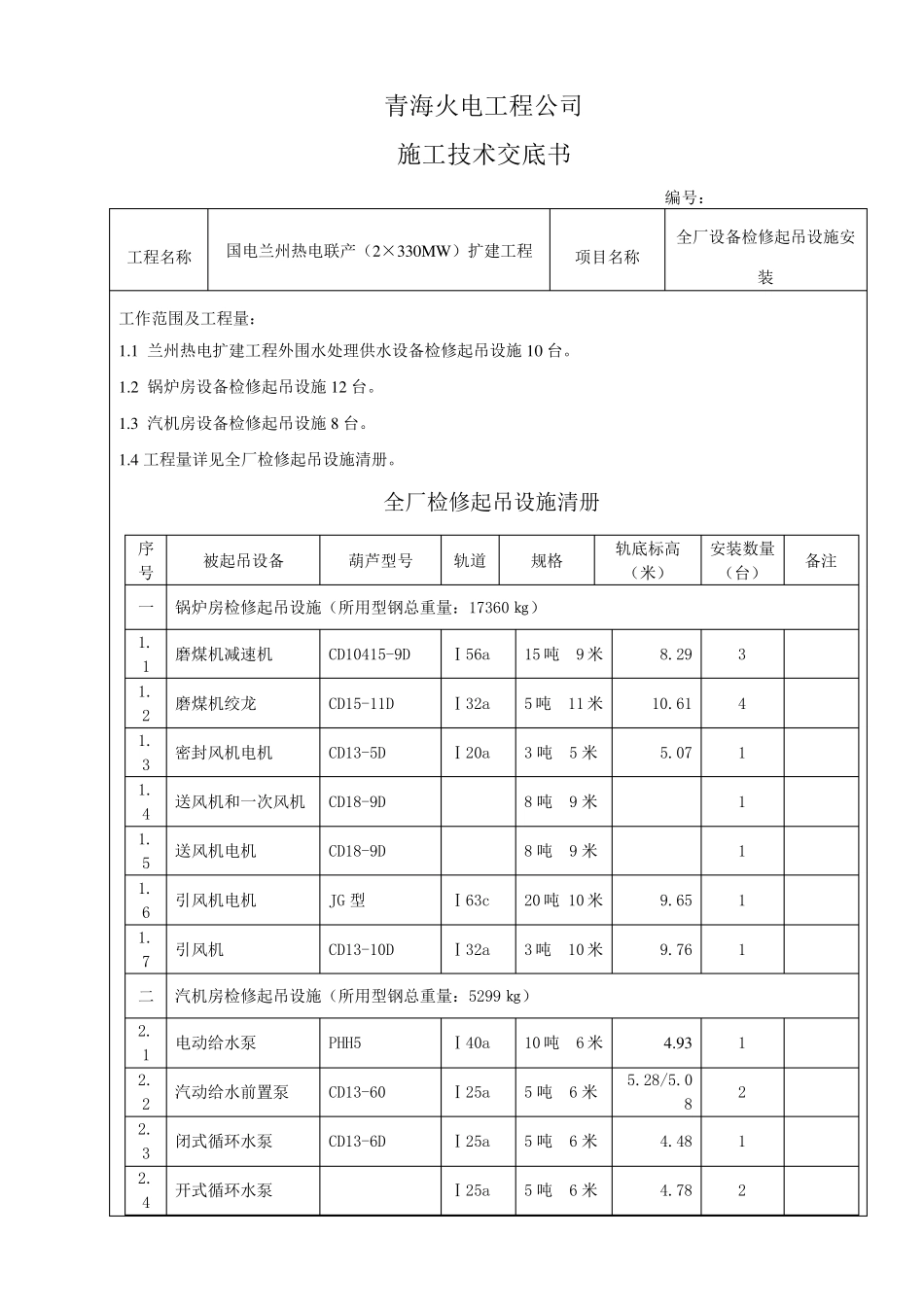

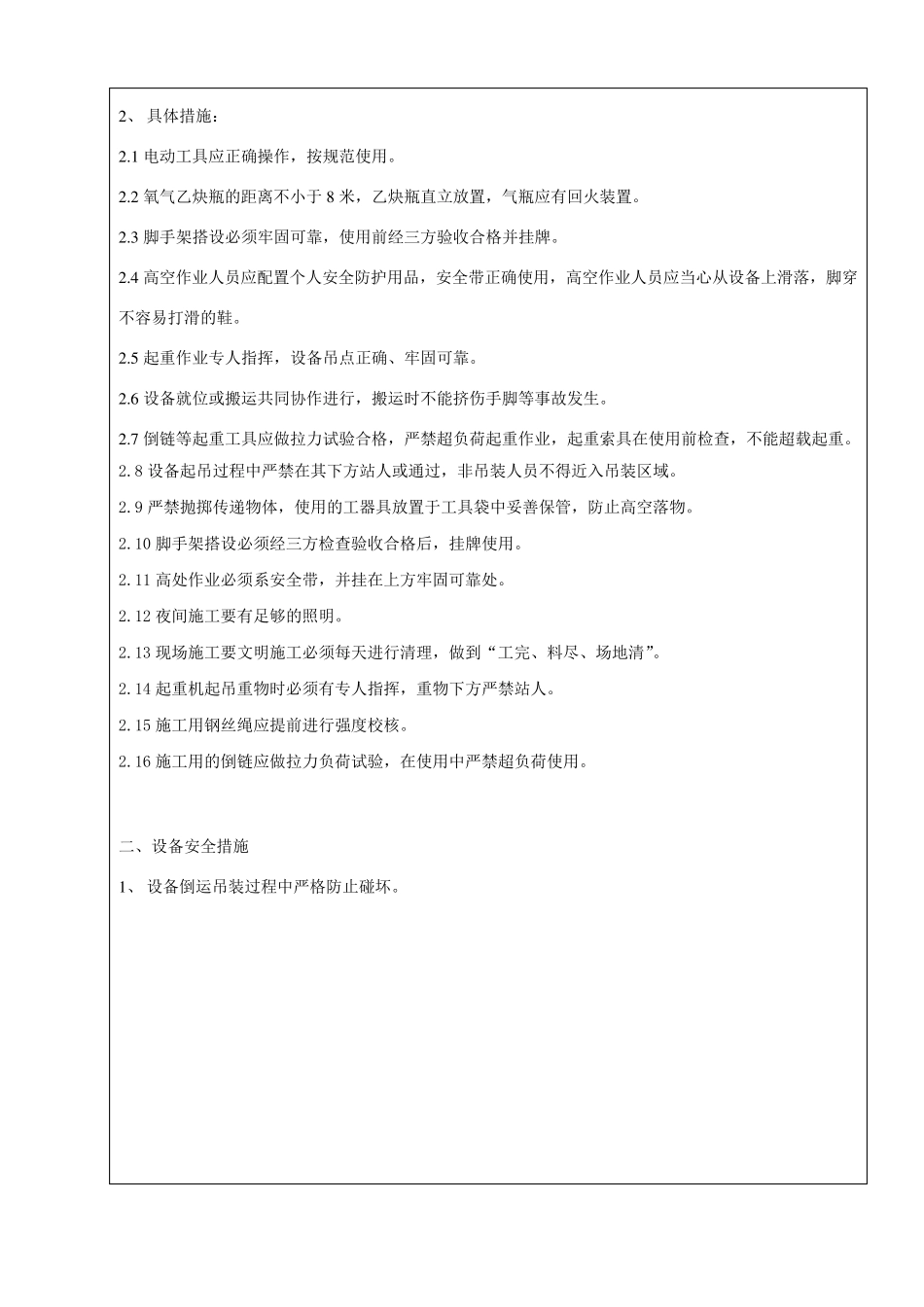

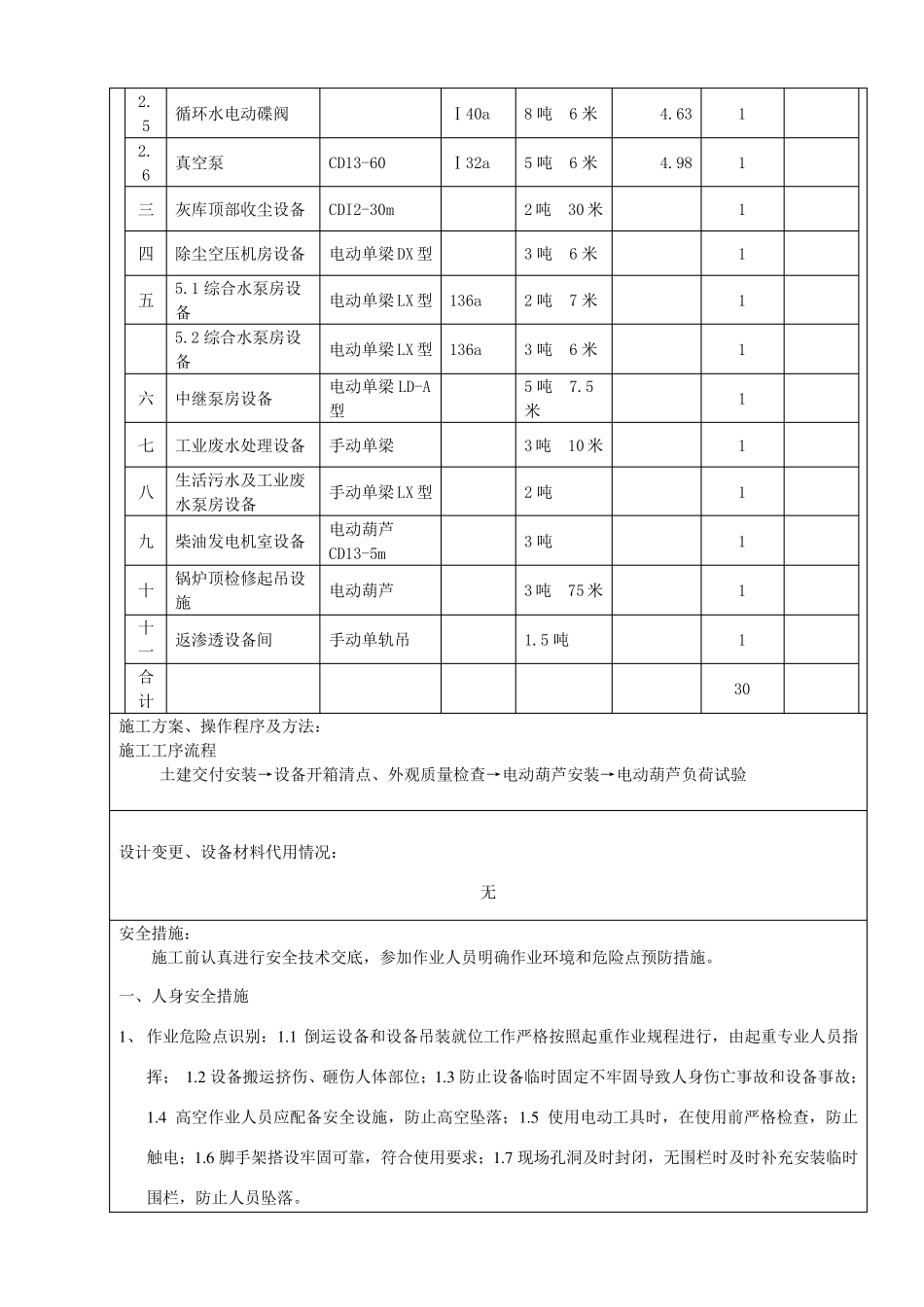

青海火电工程公司 施工技术交底书 编号： 工程名称 国电兰州热电联产（2×330MW）扩建工程 项目名称 全厂设备检修起吊设施安装 工作范围及工程量： 1.1 兰州热电扩建工程外围水处理供水设备检修起吊设施10 台。 1.2 锅炉房设备检修起吊设施12 台。 1.3 汽机房设备检修起吊设施8 台。 1.4 工程量详见全厂检修起吊设施清册。 全厂检修起吊设施清册 序号 被起吊设备 葫芦型号 轨道 规格 轨底标高（米） 安装数量（台） 备注 一 锅炉房检修起吊设施（所用型钢总重量：17360 ㎏） 1.1 磨煤机减速机 CD10415-9D Ⅰ56a 15 吨 9 米 8.29 3 1.2 磨煤机绞龙 CD15-11D Ⅰ32a 5 吨 11 米 10.61 4 1.3 密封风机电机 CD13-5D Ⅰ20a 3 吨 5 米 5.07 1 1.4 送风机和一次风机 CD18-9D 8 吨 9 米 1 1.5 送风机电机 CD18-9D 8 吨 9 米 1 1.6 引风机电机 JG 型 Ⅰ63c 20 吨 10 米 9.65 1 1.7 引风机 CD13-10D Ⅰ32a 3 吨 10 米 9.76 1 二 汽机房检修起吊设施（所用型钢总重量：5299 ㎏） 2.1 电动给水泵 PHH5 Ⅰ40a 10 吨 6 米 4.93 1 2.2 汽动给水前置泵 CD13-60 Ⅰ25a 5 吨 6 米 5.28/5.08 2 2.3 闭式循环水泵 CD13-6D Ⅰ25a 5 吨 6 米 4.48 1 2.4 开式循环水泵 Ⅰ25a 5 吨 6 米 4.78 2 2.5 循环水电动碟阀 Ⅰ40a 8 吨 6 米 4.63 1 2.6 真空泵 CD13-60 Ⅰ32a 5 吨 6 米 4.98 1 三 灰库顶部收尘设备 CDI2-30m 2 吨 30 米 1 四 除尘空压机房设备 电动单梁 DX 型 3 吨 6 米 1 五 5.1 综合水泵房设备 电动单梁 LX 型 136a 2 吨 7 米 1 5.2 综合水泵房设备 电动单梁 LX 型 136a 3 吨 6 米 1 六 中继泵房设备 电动单梁 LD-A型 5 吨 7.5米 1 七 工业废水处理设备 手动单梁 3 吨 10 米 1 八 生活污水及工业废水泵房设备 手动单梁 LX 型 2 吨 1 九 柴油发电机室设备 电动葫芦CD13-5m 3 吨 1 十 锅炉顶检修起吊设施 电动葫芦 3 吨 75 米 1 十一 返渗透设备间 手动单轨吊 1.5 吨 1 合计 30 施工方案、操作程序及方法： 施工工序流程 土建交付安装→设备开箱清点、外观质量检查→电动葫芦安装→电动葫芦负荷试验 设计变更、设备材料代用情况： 无 安全措施： 施工前认真进行安全技术交底，参加作业人员明确作...
