电动轨道平板车

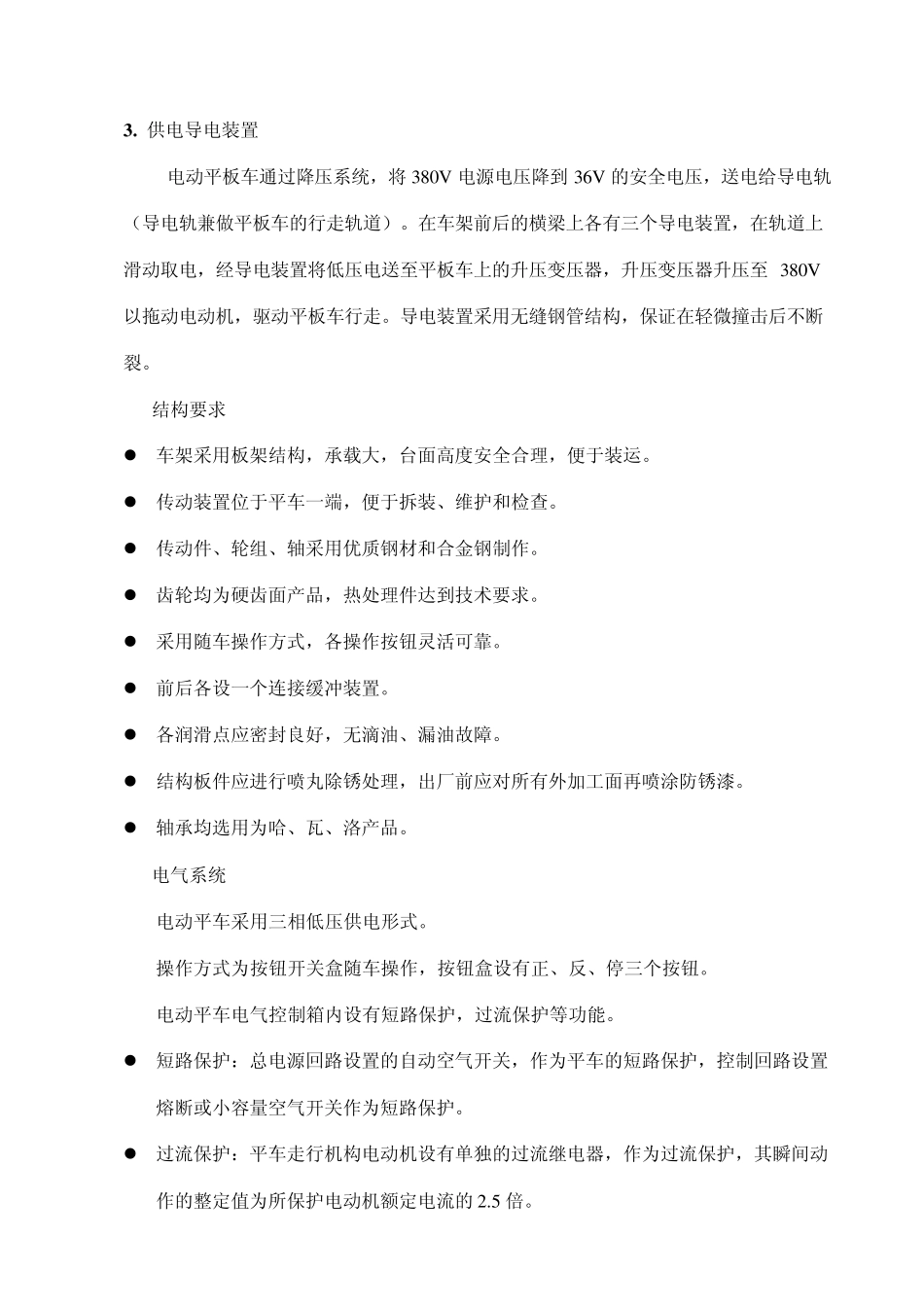

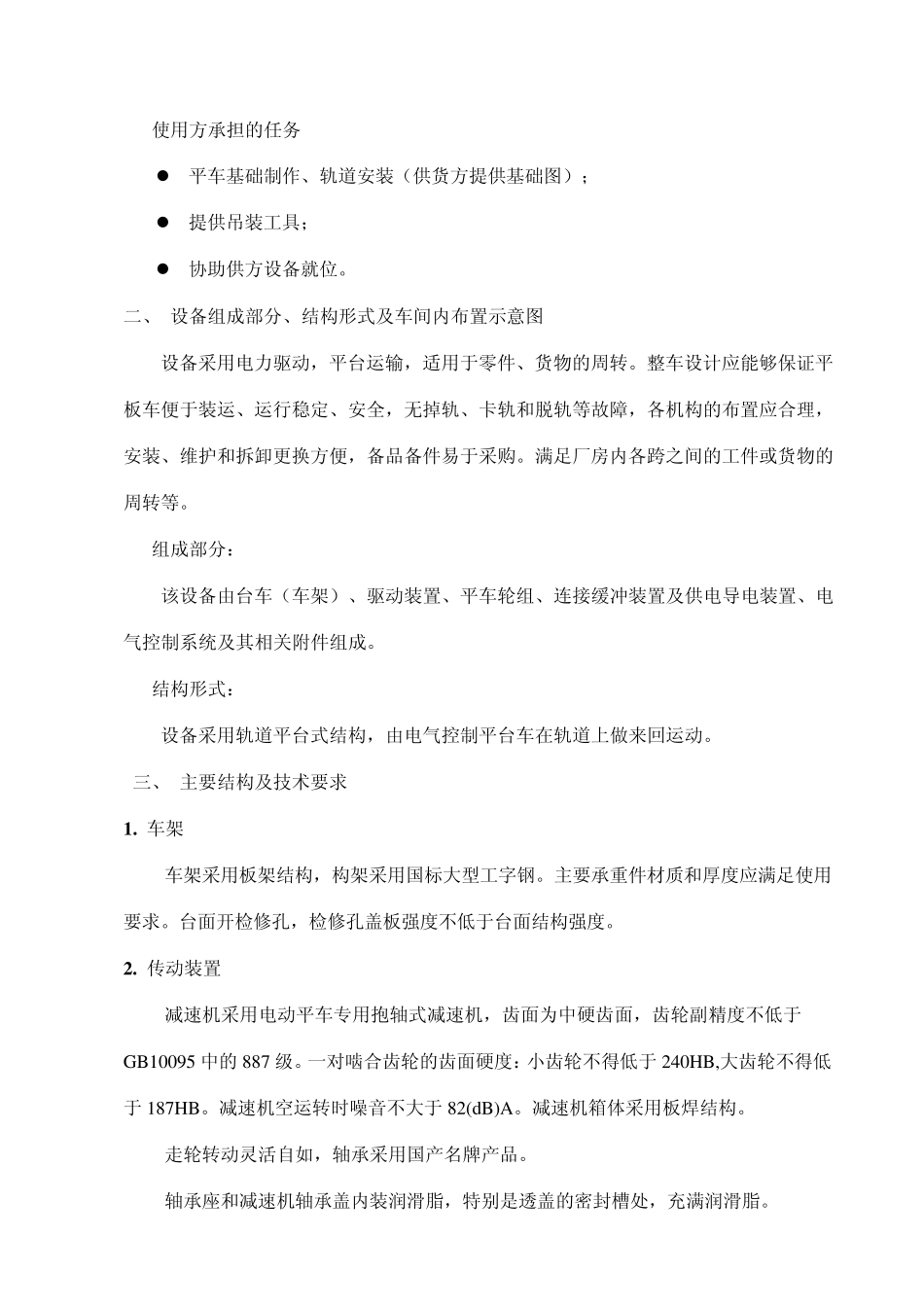

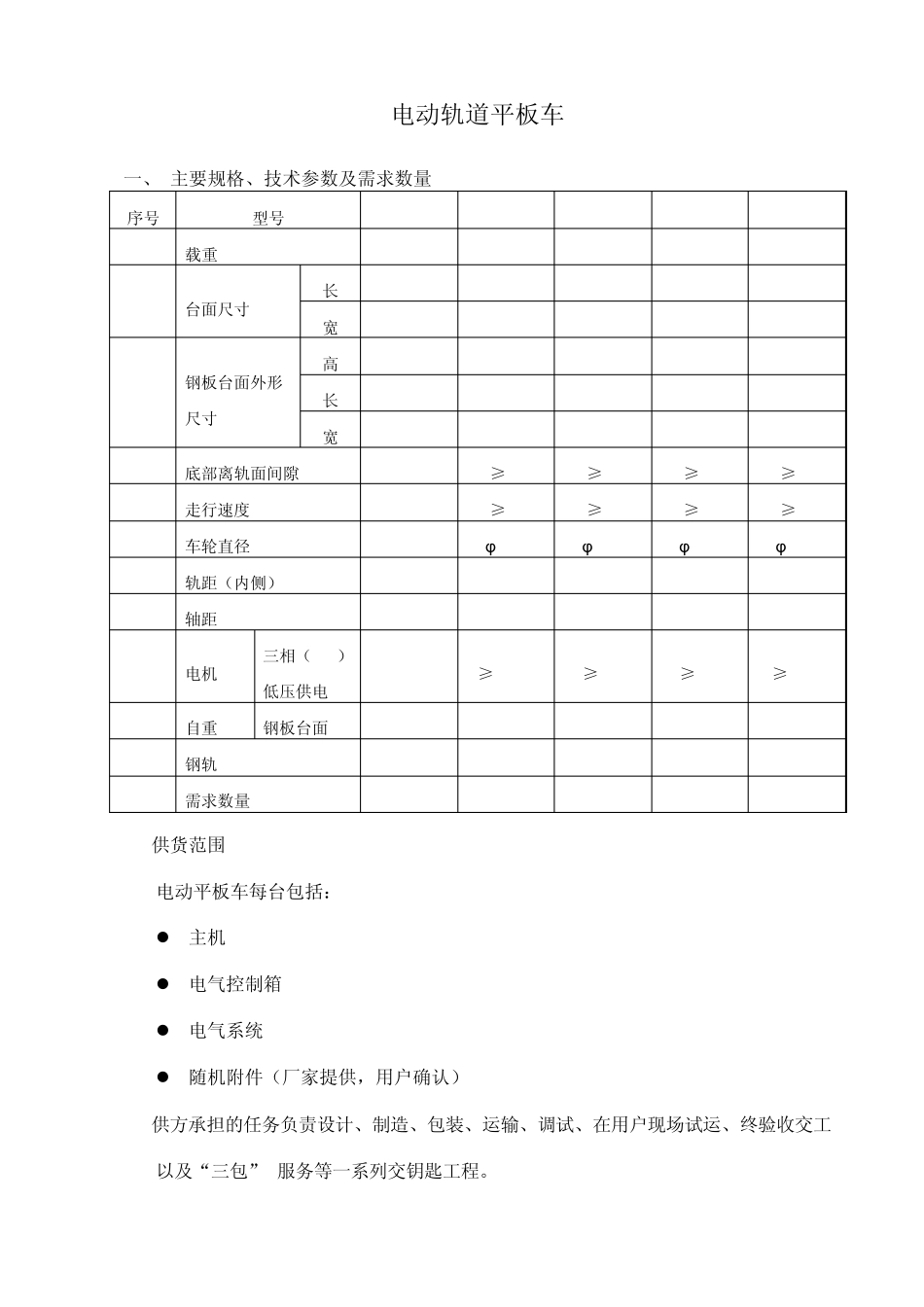

电动轨道平板车 一、 主要规格、技术参数及需求数量 序号 型号 16t 20t 40t 50t 120t 1 载重t 16 20 40 50 120 2 台面尺寸m 长 4 5 5.6 6.3 宽 2.2 2.5 2.5 2.8 3 钢板台面外形尺寸mm 高 650 700 850 900 长 4150 5150 5800 6500 宽 2230 2530 2530 2840 4 底部离轨面间隙mm ≥60 ≥60 ≥60 ≥60 5 走行速度m/min ≥30 ≥25 ≥25 ≥20 6 车轮直径mm φ 500 φ 600 φ 600 φ 700 7 轨距（内侧）mm 1435 1435 1435 1435 8 轴距m 2.2 2.8 3.2 3.6 9 电机 三相（36V）低压供电 ≥3.5KW ≥5KW ≥5KW ≥11KW 10 自重t 钢板台面 11 钢轨 P43 P43 P43 QU80 12 需求数量 2 2 5 1 1. 供货范围 电动平板车每台包括： 主机 电气控制箱 电气系统 随机附件（厂家提供，用户确认） 2. 供方承担的任务负责设计、制造、包装、运输、调试、在用户现场试运、终验收交工以及“三包” 服务等一系列交钥匙工程。 3. 使用方承担的任务 平车基础制作、轨道安装（供货方提供基础图）； 提供吊装工具； 协助供方设备就位。 二、 设备组成部分、结构形式及车间内布置示意图 设备采用电力驱动，平台运输，适用于零件、货物的周转。整车设计应能够保证平板车便于装运、运行稳定、安全，无掉轨、卡轨和脱轨等故障，各机构的布置应合理，安装、维护和拆卸更换方便，备品备件易于采购。满足厂房内各跨之间的工件或货物的周转等。 1. 组成部分： 该设备由台车（车架）、驱动装置、平车轮组、连接缓冲装置及供电导电装置、电气控制系统及其相关附件组成。 2. 结构形式： 设备采用轨道平台式结构，由电气控制平台车在轨道上做来回运动。 三、 主要结构及技术要求 1 . 车架 车架采用板架结构，构架采用国标大型工字钢。主要承重件材质和厚度应满足使用要求。台面开检修孔，检修孔盖板强度不低于台面结构强度。 2 . 传动装置 减速机采用电动平车专用抱轴式减速机，齿面为中硬齿面，齿轮副精度不低于GB10095 中的887 级。一对啮合齿轮的齿面硬度：小齿轮不得低于 240HB,大齿轮不得低于 187HB。减速机空运转时噪音不大于 82(dB)A。减速机箱体采用板焊结构。 走轮转动灵活自如，轴承采用国产名牌产品。 轴承座和减速机轴承盖内装润滑脂，特别是透盖的密封槽处，充满润滑脂。 3 . 供电导电装置 电动平板...
