电厂动力机器基础的设计

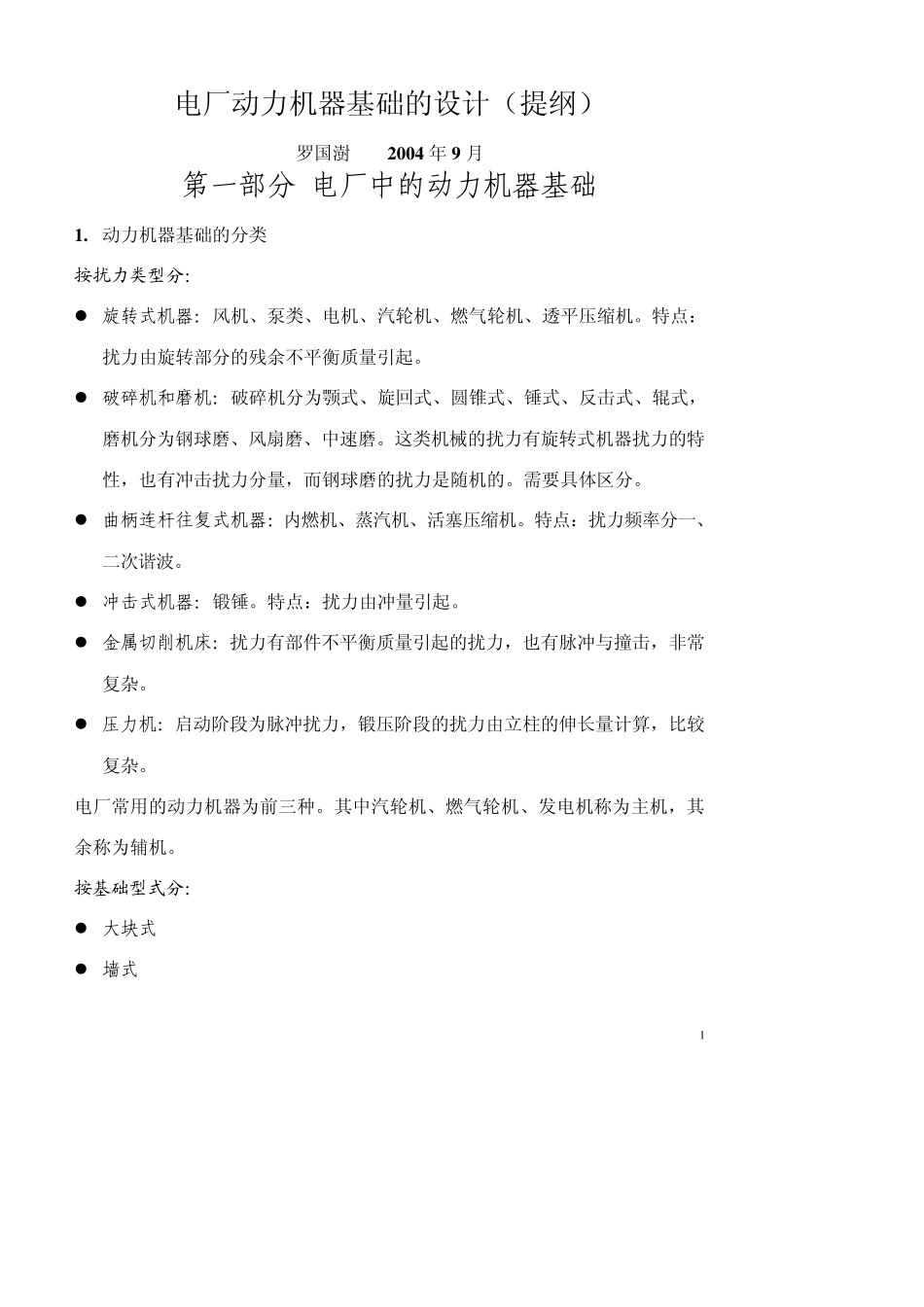

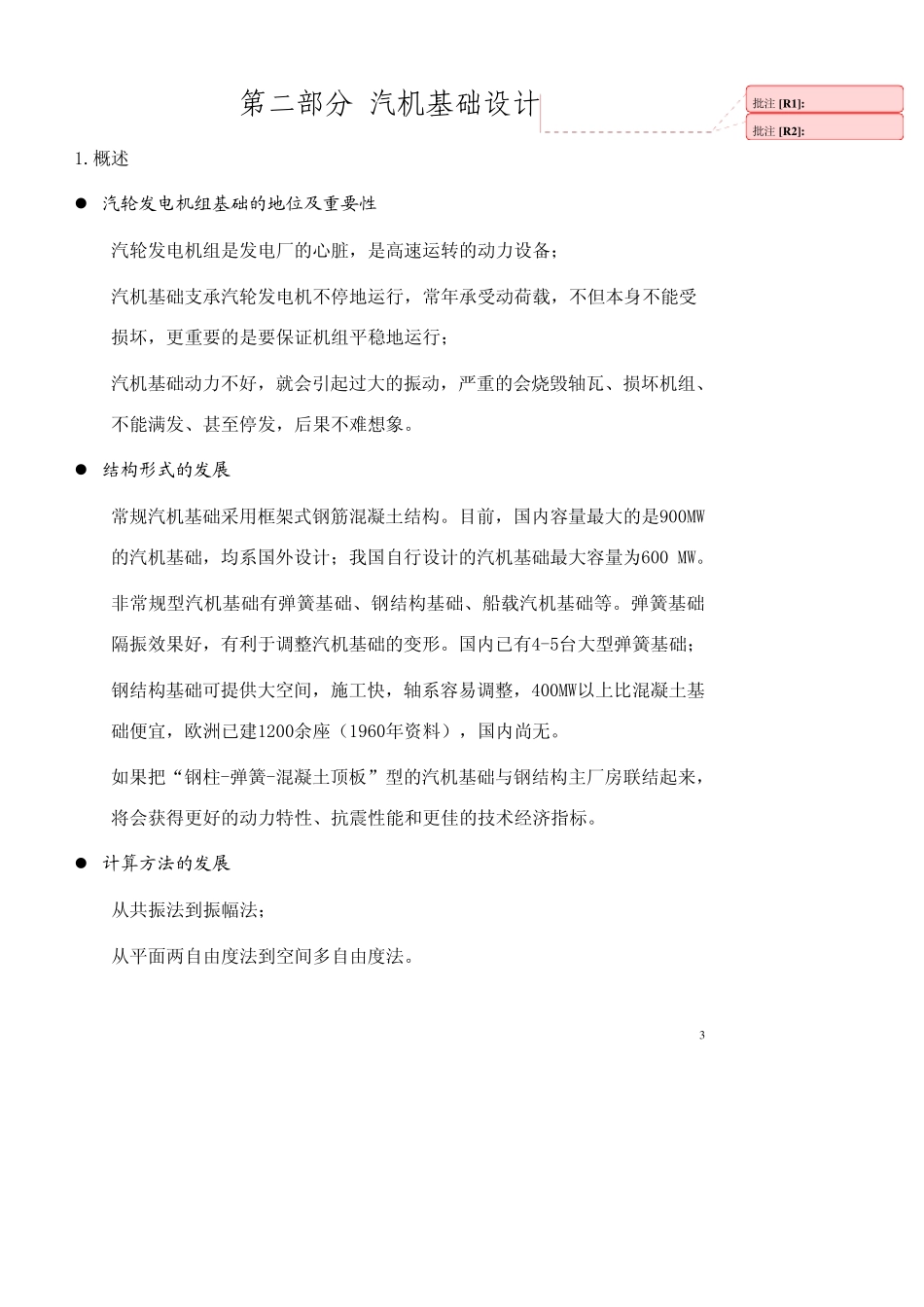

1电厂动力机器基础的设计（提纲） 罗国澍 2 0 0 4 年9 月 第一部分 电厂中的动力机器基础 1 . 动力机器基础的分类 按扰力类型分： z 旋转式机器：风机、泵类、电机、汽轮机、燃气轮机、透平压缩机。特点：扰力由旋转部分的残余不平衡质量引起。 z 破碎机和磨机：破碎机分为颚式、旋回式、圆锥式、锤式、反击式、辊式，磨机分为钢球磨、风扇磨、中速磨。这类机械的扰力有旋转式机器扰力的特性，也有冲击扰力分量，而钢球磨的扰力是随机的。需要具体区分。 z 曲柄连杆往复式机器：内燃机、蒸汽机、活塞压缩机。特点：扰力频率分一、二次谐波。 z 冲击式机器：锻锤。特点：扰力由冲量引起。 z 金属切削机床：扰力有部件不平衡质量引起的扰力，也有脉冲与撞击，非常复杂。 z 压力机：启动阶段为脉冲扰力，锻压阶段的扰力由立柱的伸长量计算，比较复杂。 电厂常用的动力机器为前三种。其中汽轮机、燃气轮机、发电机称为主机，其余称为辅机。 按基础型式分： z 大块式 z 墙式 2z 构架式 其中前两种按具有六个自由度的刚体计算，后者按空间多自由度力学模型计算。 2 . 动力机器基础的设计特点 与结构静力设计的区别是首先必须满足结构动力特性的要求； 与结构静力设计的相同之处是必须满足强度、刚度与稳定性的要求。 不同类型机器基础的动力特性有不同的要求，须按规范中各自的章节来设计；各国设计规范自成体系，差别较大，需要认真透彻地研究。详细内容在后面讨论。 3第二部分 汽机基础设计 1.概 述 z 汽轮发电机组基础的地位及重要性 汽 轮 发 电 机 组 是 发 电 厂 的 心 脏 ， 是 高 速 运 转 的 动 力 设 备 ； 汽 机 基 础 支 承 汽 轮 发 电 机 不 停 地 运 行 ， 常 年 承 受 动 荷 载 ， 不 但 本 身 不 能 受损 坏 ， 更 重 要 的 是 要 保 证 机 组 平 稳 地 运 行 ； 汽 机 基 础 动 力 不 好 ， 就 会 引 起 过 大 的 振 动 ， 严 重 的 会 烧 毁 轴 瓦 、 损 坏 机 组 、不 能 满 发 、 甚 至 停 发 ， 后 果 不 难 想 象 。 z 结构形式的发展 常 规 汽 机 基 础 采 用 框 架 式 钢 筋 混 凝 土 结 构 。 目 前 ， 国 内 容 量 最 大 的 是 900MW的 汽 机 基 础 ， 均 系 国 外 设 计 ； 我 国 自 行 ...
