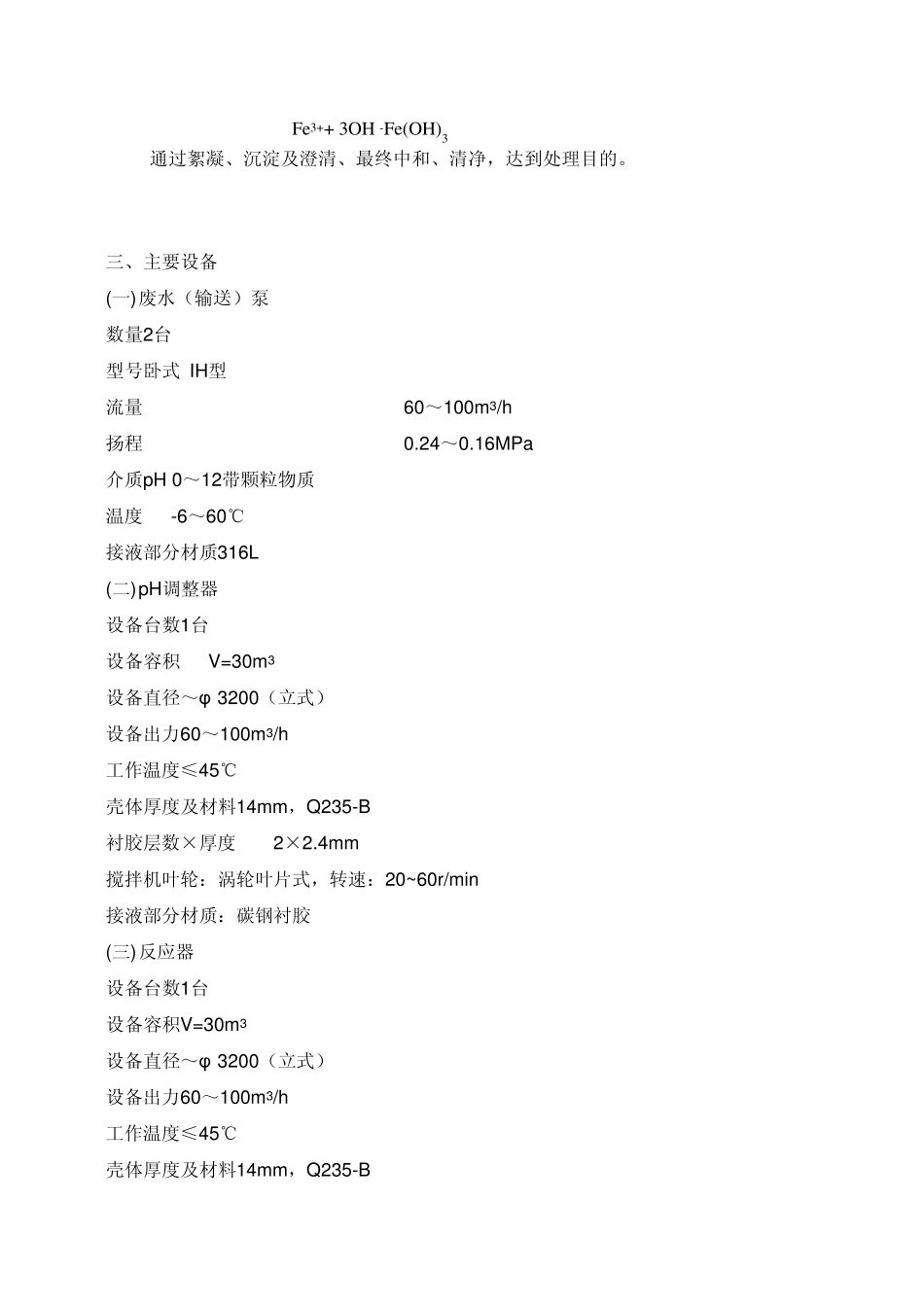

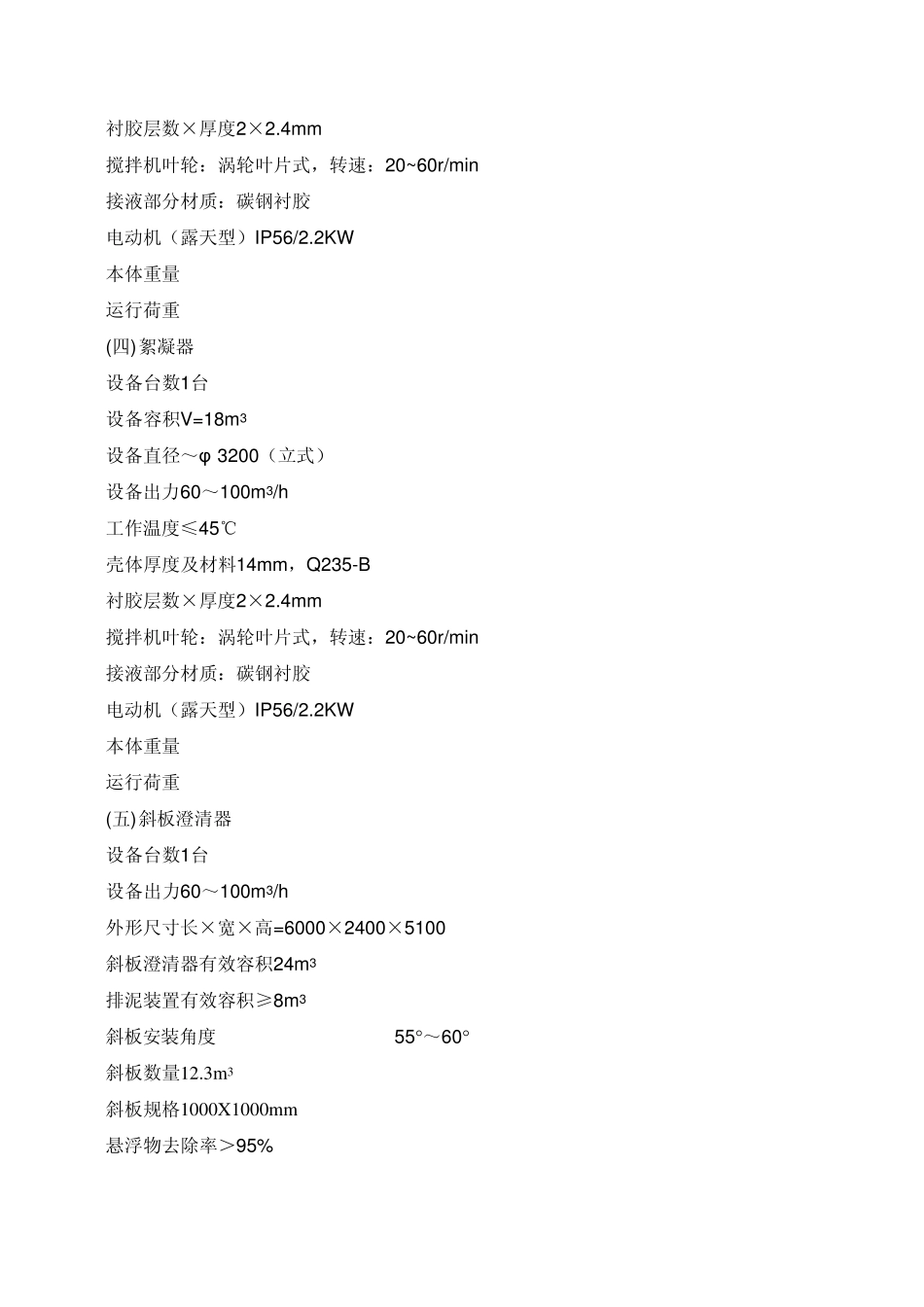

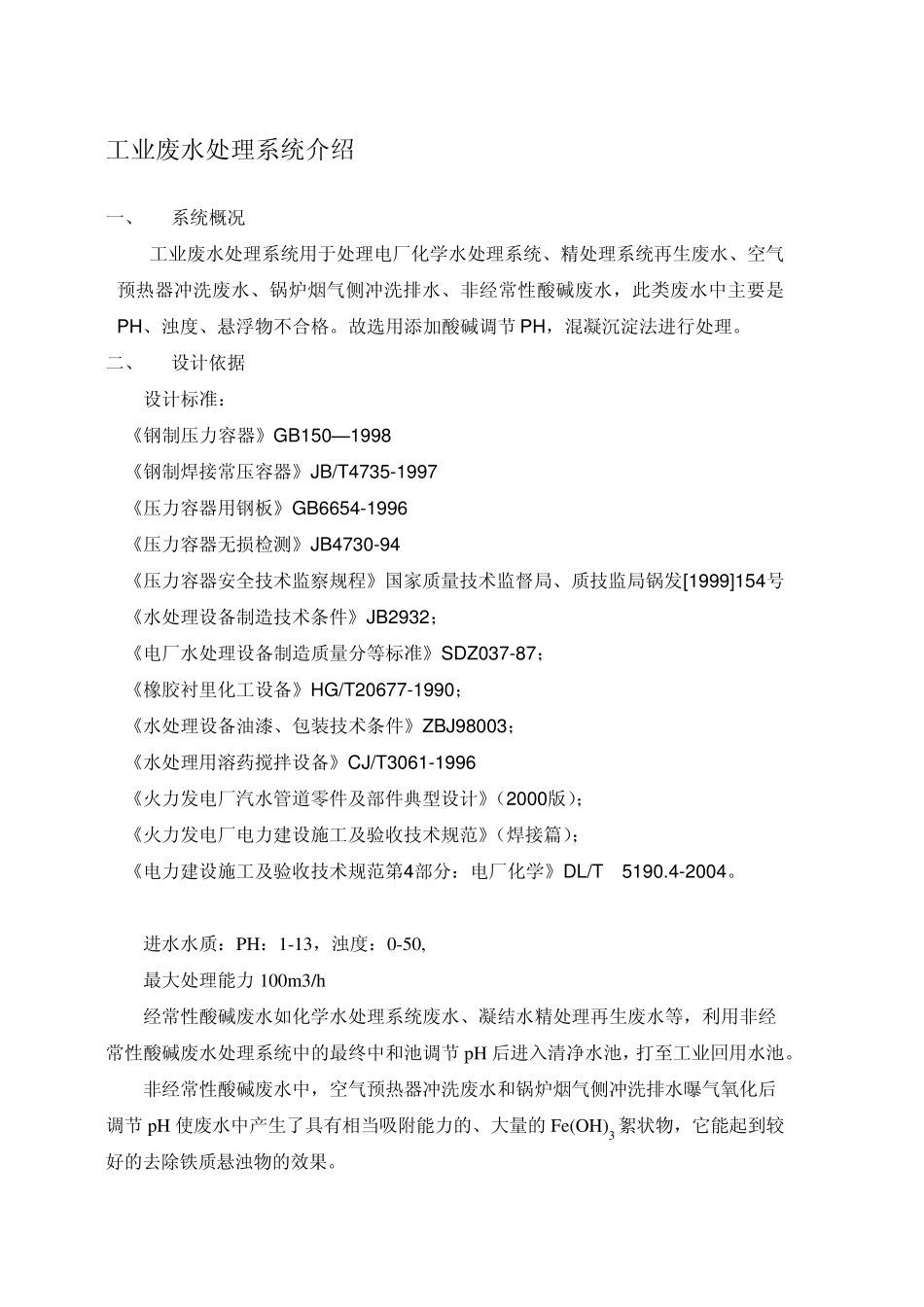

工业废水处理系统介绍 一、 系统概况 工业废水处理系统用于处理电厂化学水处理系统、精处理系统再生废水、空气预热器冲洗废水、锅炉烟气侧冲洗排水、非经常性酸碱废水，此类废水中主要是PH、浊度、悬浮物不合格。故选用添加酸碱调节 PH，混凝沉淀法进行处理。 二、 设计依据 设计标准： 《钢制压力容器》GB150—1998 《钢制焊接常压容器》JB/T4735-1997 《压力容器用钢板》GB6654-1996 《压力容器无损检测》JB4730-94 《压力容器安全技术监察规程》国家质量技术监督局、质技监局锅发[1999]154号 《水处理设备制造技术条件》JB2932； 《电厂水处理设备制造质量分等标准》SDZ037-87； 《橡胶衬里化工设备》HG/T20677-1990； 《水处理设备油漆、包装技术条件》ZBJ98003； 《水处理用溶药搅拌设备》CJ/T3061-1996 《火力发电厂汽水管道零件及部件典型设计》（2000版）； 《火力发电厂电力建设施工及验收技术规范》（焊接篇）； 《电力建设施工及验收技术规范第4部分：电厂化学》DL/T 5190.4-2004。 进水水质：PH：1-13，浊度：0-50, 最大处理能力 100m3/h 经常性酸碱废水如化学水处理系统废水、凝结水精处理再生废水等，利用非经常性酸碱废水处理系统中的最终中和池调节 pH 后进入清净水池，打至工业回用水池。 非经常性酸碱废水中，空气预热器冲洗废水和锅炉烟气侧冲洗排水曝气氧化后调节 pH 使废水中产生了具有相当吸附能力的、大量的 Fe(OH)3 絮状物，它能起到较好的去除铁质悬浊物的效果。 Fe3++ 3OH -Fe(OH)3 通过絮凝、沉淀及澄清、最终中和、清净，达到处理目的。 三、主要设备 (一) 废水（输送）泵 数量2台 型号卧式 IH型 流量 60～100m3/h 扬程 0.24～0.16MPa 介质pH 0～12带颗粒物质 温度 -6～60℃ 接液部分材质316L (二) pH调整器 设备台数1台 设备容积 V=30m3 设备直径～φ 3200（立式） 设备出力60～100m3/h 工作温度≤45℃ 壳体厚度及材料14mm，Q235-B 衬胶层数×厚度 2×2.4mm 搅拌机叶轮：涡轮叶片式，转速：20~ 60r/min 接液部分材质：碳钢衬胶 (三) 反应器 设备台数1台 设备容积V=30m3 设备直径～φ 3200（立式） 设备出力60～100m3/h 工作温度≤45℃ 壳体厚度及材料14mm，Q235-B 衬胶层数×厚度2×2.4mm 搅拌机叶轮：涡轮叶片式，转速：20~ 60r/min 接液部分材质：碳钢衬胶 电动机（露天型）IP56/2.2KW 本体重量 运行荷重 (四) 絮凝器 设备...
