电厂热工自动控制系统

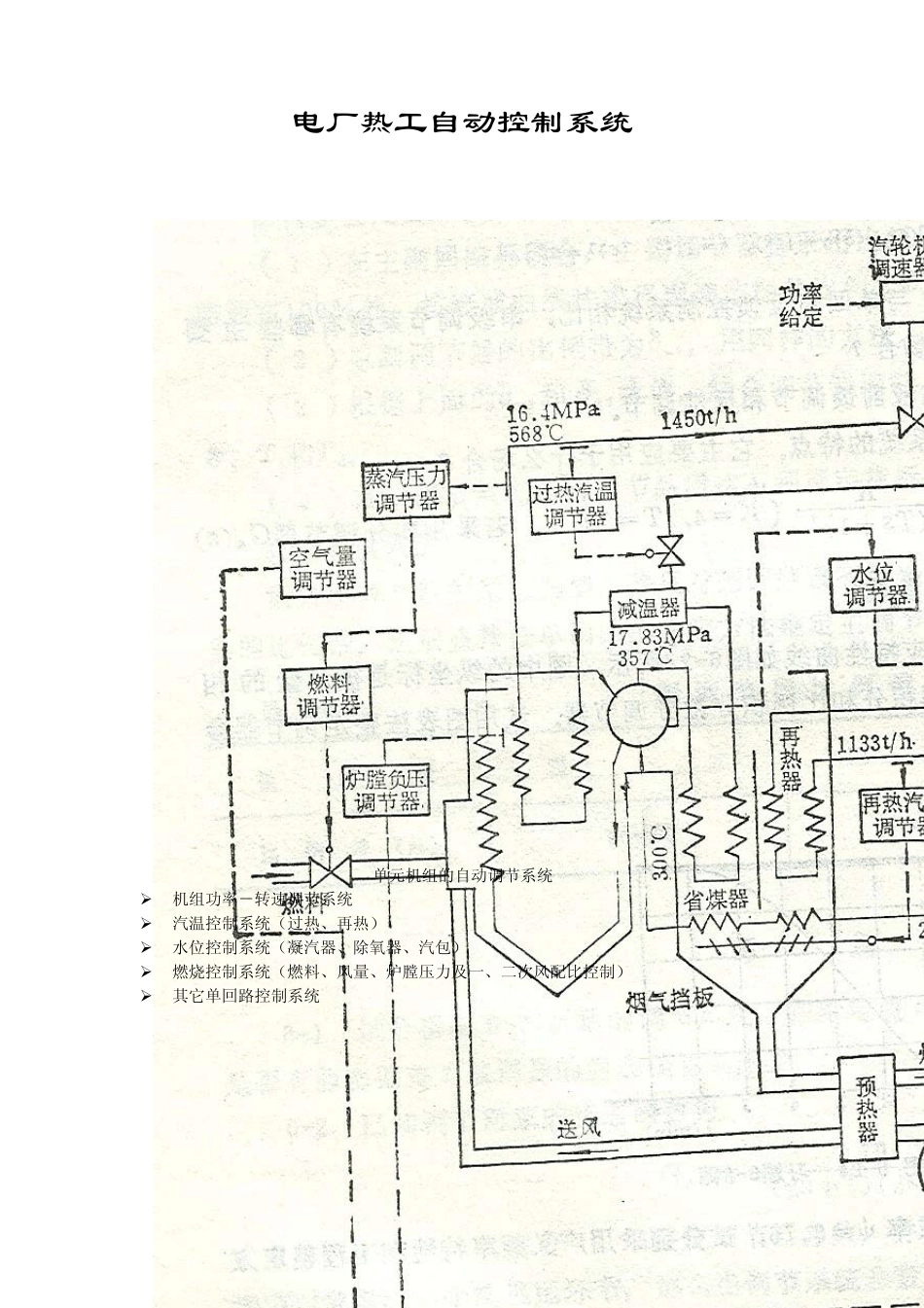

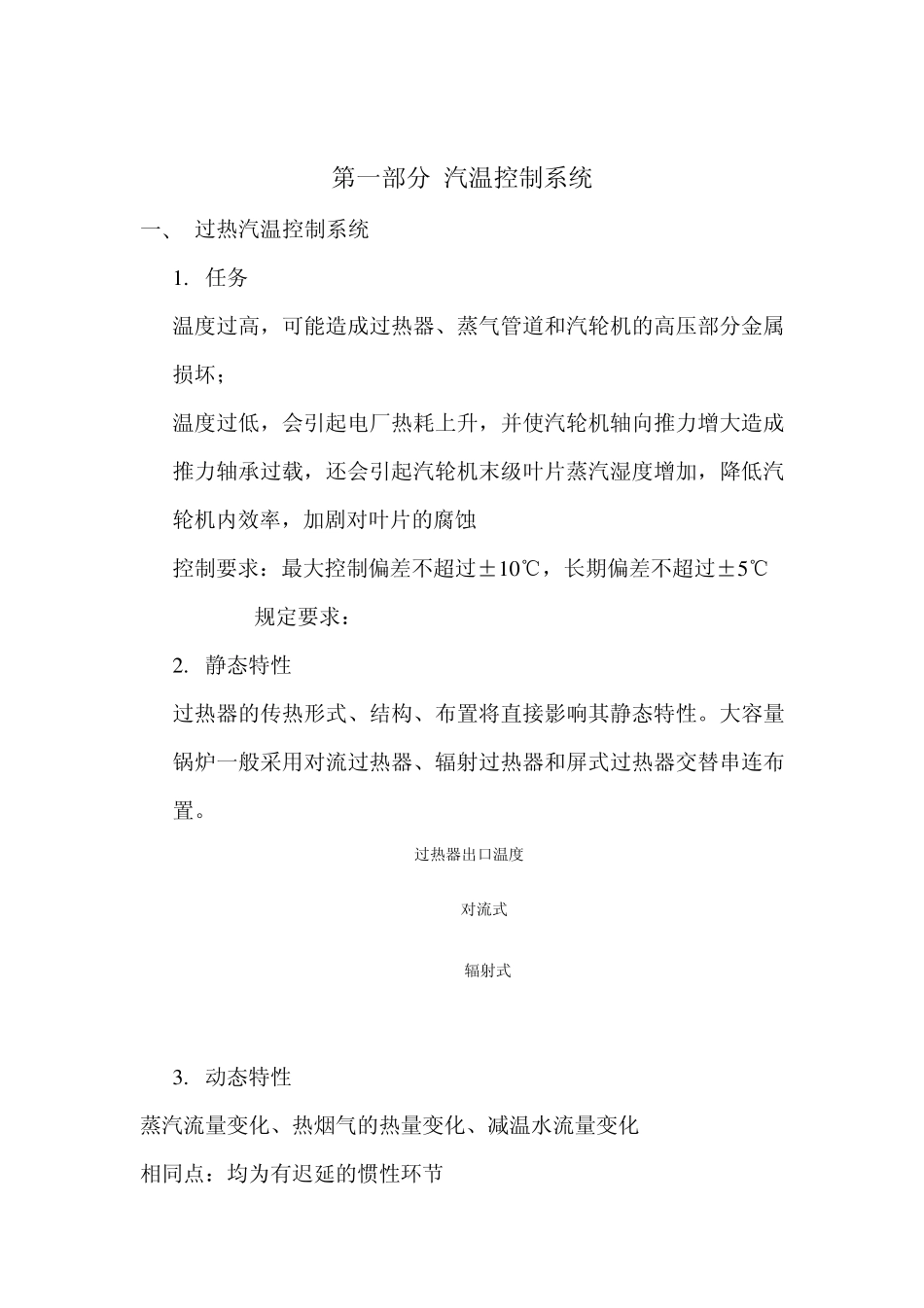

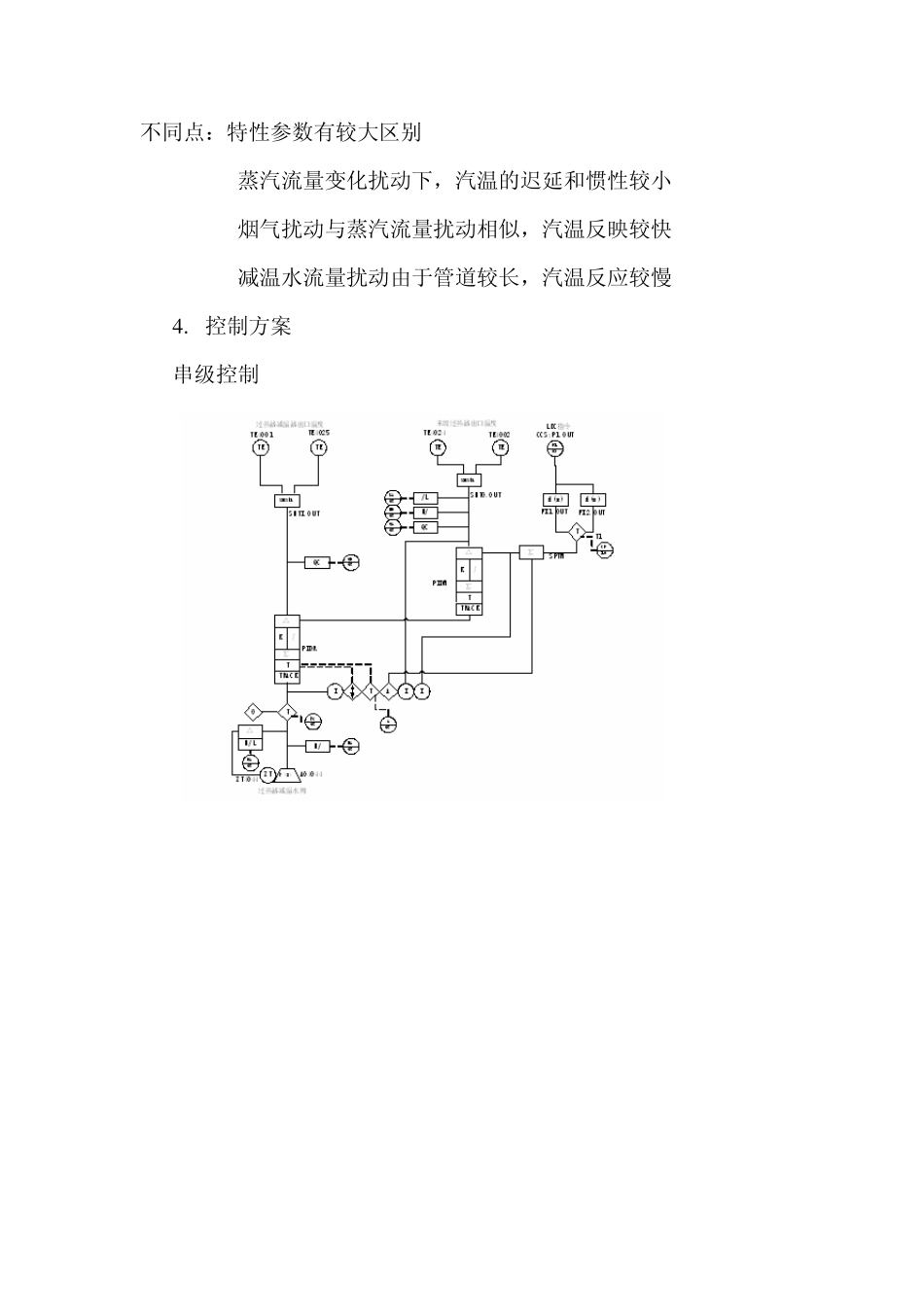

电厂热工自动控制系统 单元机组的自动调节系统 ¾ 机组功率－转速调节系统 ¾ 汽温控制系统（过热、再热） ¾ 水位控制系统（凝汽器、除氧器、汽包） ¾ 燃烧控制系统（燃料、风量、炉膛压力及一、二次风配比控制） ¾ 其它单回路控制系统 第一部分 汽温控制系统 一、 过热汽温控制系统 1 . 任务 温度过高，可能造成过热器、蒸气管道和汽轮机的高压部分金属损坏； 温度过低，会引起电厂热耗上升，并使汽轮机轴向推力增大造成推力轴承过载，还会引起汽轮机末级叶片蒸汽湿度增加，降低汽轮机内效率，加剧对叶片的腐蚀 控制要求：最大控制偏差不超过±1 0 ℃，长期偏差不超过±5 ℃ 规定要求： 2 . 静态特性 辐射式对流式过热器出口温度过热器的传热形式、结构、布置将直接影响其静态特性。大容量锅炉一般采用对流过热器、辐射过热器和屏式过热器交替串连布置。 3 . 动态特性 蒸汽流量变化、热烟气的热量变化、减温水流量变化 相同点：均为有迟延的惯性环节 不同点：特性参数有较大区别 蒸汽流量变化扰动下，汽温的迟延和惯性较小 烟气扰动与蒸汽流量扰动相似，汽温反映较快 减温水流量扰动由于管道较长，汽温反应较慢 4 . 控制方案 串级控制 导前微分控制 TETETETESIGSELSIGSEL∑△K ∫TTRACKT0F（X）ZT/LH/LA67HB67QCQA67QCQB67TIIIA∑f(x)f(x)TP103CP10MA67FC67△H/LDA67末级过热器出口温度过热器减温器出口温度过热器减温水阀LDC指令H/HA67TE4001TE4025TE4024TE4002SHTI.OUTSHTO.OUTFX1.OUTFX2.OUTT1SPTMPIDRZT4044AO4044CCS:P1.OUTQC 控制逻辑 HA66MT08LC01DA66QB66QA66ANDNOTORORORFC66AA70MA66DO4001过热器喷水阀指令>0%MFT机组负荷<10%过热器减温水阀故障过热器出口温度信号坏减温器出口温度信号坏开过热器减温水截止门MFT或机组负荷<10%过热器温度控制强制手动过热器温度信号坏IL 二、 再热汽温控制系统 静态特性：纯对流特性 动态特性：更容易受负荷、燃烧工况等干扰的影响，温度变化幅度较大 调节手段：烟气再循环、尾部烟道挡板、喷燃器摆角、喷水减温 烟气再循环： 尾部烟道烟气抽至炉膛底部，降低炉膛温度，减少炉膛的辐射传热，从而提高炉膛出口烟气的温度和流速。使再热器的对流传热加强，达到调温的目的。 优点：反应灵敏，调温幅度大。 缺点：系统结构复杂 尾部烟道挡板： 尾部烟道被分割为两部分，主烟道中布置低温再热器，旁路烟道中布置低温过热器，烟气挡板布置在温...
