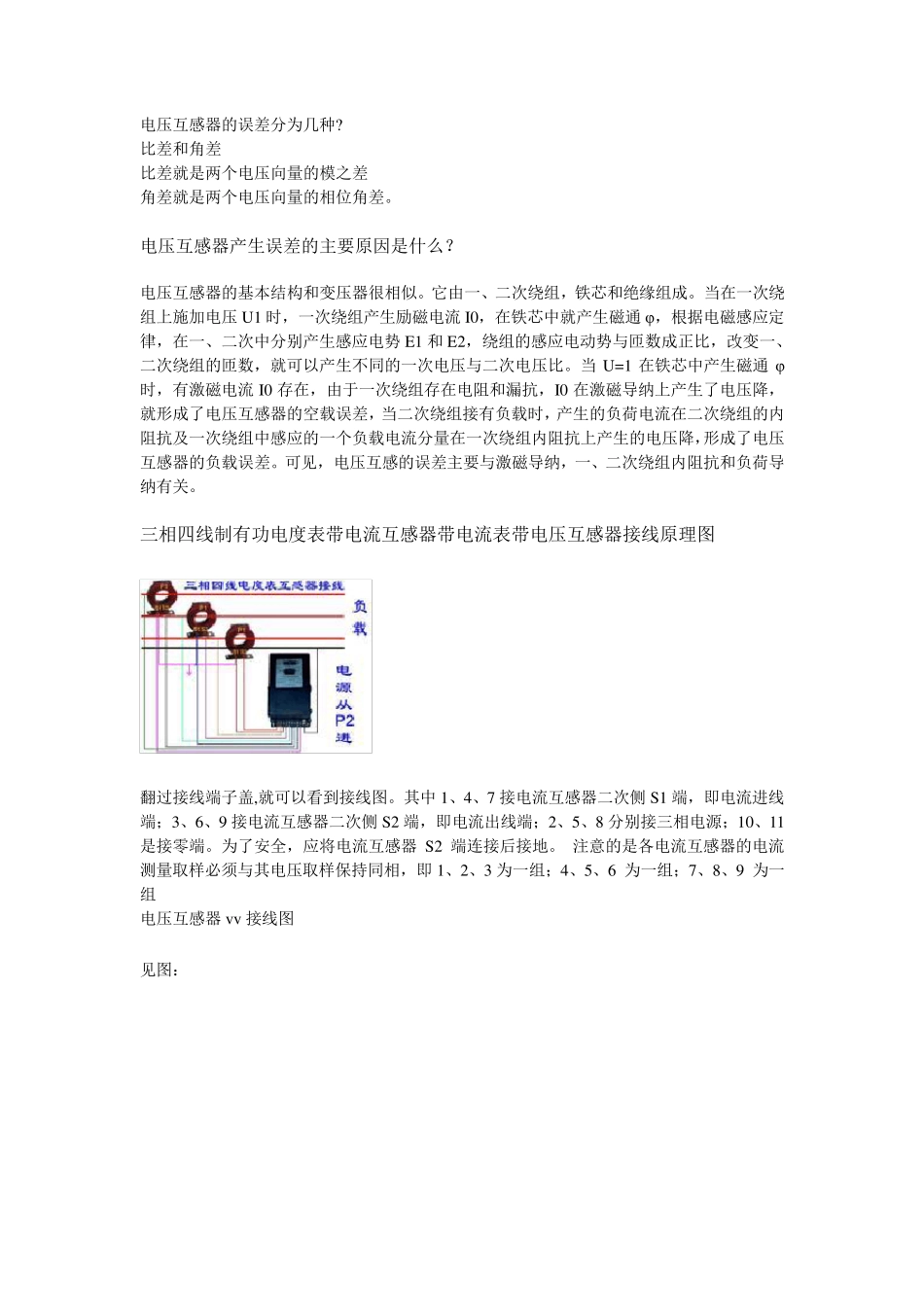

电压互感器的误差分为几种? 比差和角差 比差就是两个电压向量的模之差 角差就是两个电压向量的相位角差。 电压互感器产生误差的主要原因是什么？ 电压互感器的基本结构和变压器很相似。它由一、二次绕组，铁芯和绝缘组成。当在一次绕组上施加电压U1 时，一次绕组产生励磁电流 I0，在铁芯中就产生磁通 φ，根据电磁感应定律，在一、二次中分别产生感应电势 E1 和E2，绕组的感应电动势与匝数成正比，改变一、二次绕组的匝数，就可以产生不同的一次电压与二次电压比。当 U=1 在铁芯中产生磁通 φ时，有激磁电流 I0 存在，由于一次绕组存在电阻和漏抗，I0 在激磁导纳上产生了电压降，就形成了电压互感器的空载误差，当二次绕组接有负载时，产生的负荷电流在二次绕组的内阻抗及一次绕组中感应的一个负载电流分量在一次绕组内阻抗上产生的电压降，形成了电压互感器的负载误差。可见，电压互感的误差主要与激磁导纳，一、二次绕组内阻抗和负荷导纳有关。 三相四线制有功电度表带电流互感器带电流表带电压互感器接线原理图 翻过接线端子盖,就可以看到接线图。其中 1、4、7 接电流互感器二次侧 S1 端，即电流进线端；3、6、9 接电流互感器二次侧 S2 端，即电流出线端；2、5、8 分别接三相电源；10、11是接零端。为了安全，应将电流互感器S2 端连接后接地。 注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即 1、2、3 为一组；4、5、6 为一组；7、8、9 为一组 电压互感器vv接线图 见图： VV 接线一般用于35kV 及以下系统，是采用两只全绝缘电压互感器一次首尾相连分别接到ABC 三相（A1 接A 相、X1 与 A2 接B 相、X2 接C 相）监测电压。这样一次绕组没有接地，在系统发生单相接地故障的时候 VV 接线方式不易引起系统谐振，这是最大的优点。但是这种接线方式测量的是线电压，不能测量相电压，也不能监测系统的单相接地故障，这是他的缺点。 一般V-V 接线的电压互感器是由二个相同的单相电压互感器组成的，每个单相电压互感器的一次绕组（高压绕组）的二个引出端分别标有 A 和 X，而这个单相电压互感器的二次绕组（低压绕组）的二个引出端分别标有 a 和 x； 标准的接法是第一个单相电压互感器的高压引出端 A 接电源 A 相，第一个单相电压互感器的高压引出端 X 与第二个单相电压互感器的高压引出端 A 按在一起，接到电源 B 相，第二个单相电压互感器的高压引出端 X 接到电...
