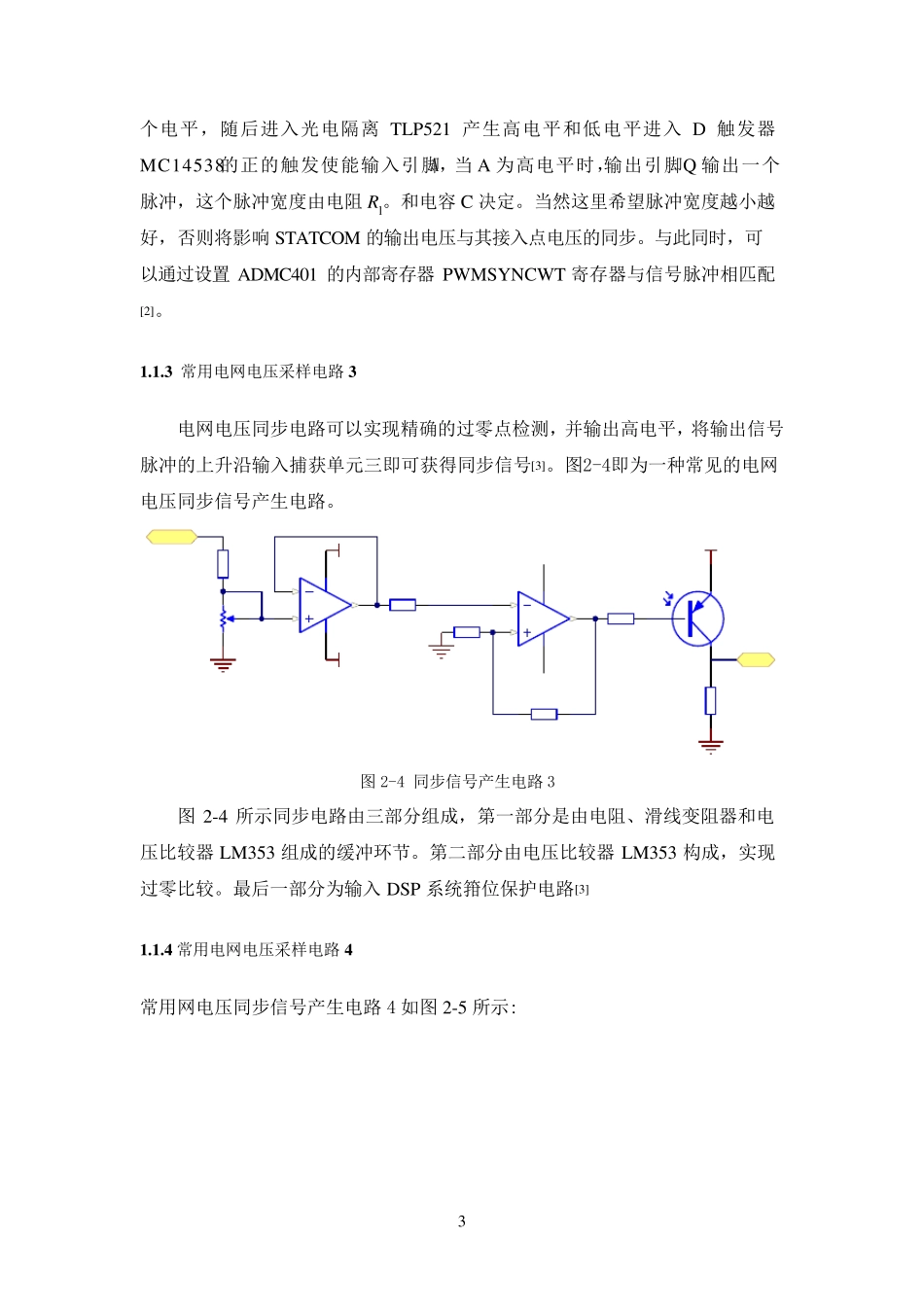

1 常用采样电路设计方案比较 配电网静态同步补偿器（DSTATCOM）系统总体硬件结构框图如图2-1所示。由图2-1可知DSTATCOM的系统硬件大致可以分成三部分，即主电路部分、控制电路部分、以及介于主电路和控制电路之间的检测与驱动电路。其中采样电路包括3路交流电压、6路交流电流、2路直流电压和2路直流电流、电网电压同步信号。3路交流电压采样电路即采样电网三相电压信号；6路交流电流采样电路分别为电网侧三相电流和补偿侧三相电流的电流采样信号；2路直流电压和2路直流电流的采样电路DSTATCOM的桥式换流电路的直流侧电压信号和电流信号；电网电压同步信号采样电路即电网电压同步信号。 信号调理TMS320LF2407ADSP键盘显示电路电压电流信号驱动电路保护电路控制电路检测与驱动电路主电路 图2-1 DSTATCOM 系统总体硬件结构框图 1 .1 常用电网电压同步采样电路及其特点 1 .1 .1 常用电网电压采样电路1 从 D-STATCOM 的工作原理可知，当逆变器的输出电压矢量与电网电压矢量幅值大小相等，方向相同时，连接电抗器内没有电流流动，而D-STATCOM工作在感性或容性状态都可由调节以上两矢量的夹角来进行控制，因此，逆变器输出的电压矢量的幅值及方向的调节都是以电网电压的幅值和方向作为参考的，因此，系统电压与电网电压的同步问题就显得尤为重要。 2 图2-2 同步信号产生电路1 从图2-2 所示同步电路由三部分组成，第一部分是由电阻、电容组成的 RC 滤波环节，为减小系统与电网的相位误差，该滤波环节的时间常数应远小于系统的输出频率，即该误差可忽略不计。其中 R5=1K ，C4=15pF，则时间常数错误!未找到引用源。<
